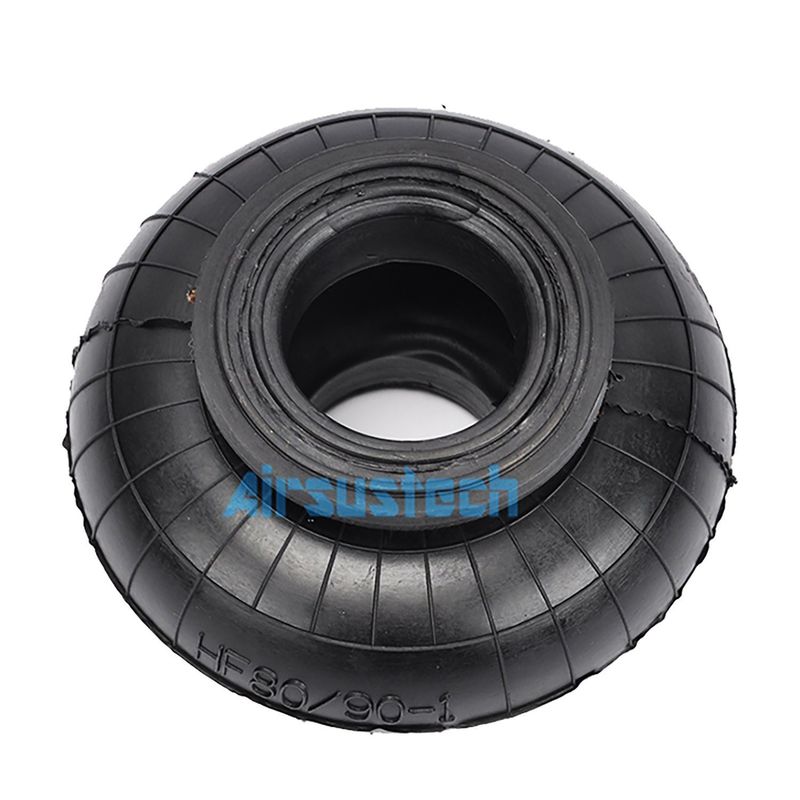

Luftfeder HF80/90-1, einfach gewellt, Luftbalg für Schwingungsprüfsysteme

Gummi-Luftfeder HF80/90-1 Einfach-Faltenbalg für Vibrationstestsysteme

Technische Parameter

Mutter / Blindmutter

Obere Deckplatten-Schraube (Mutter) Gewinde:

Obere Deckplatten-Schraube (Mutter):

Untere Deckplatten-Schraube (Mutter) Gewinde:

Schraubenmittenabstand der unteren Deckplatte:

Gasloch / Lufteinlass / Luftanschluss

Gasloch / Lufteinlass:

Deckplatte

Oberer Deckplattendurchmesser:

Unterer Deckplattendurchmesser:

Gummibalg

Konstruktionsdurchmesser D_0: 80mm

Maximaler Außendurchmesser D(mm): 136mm

Außendurchmesser am Ende φ₀(mm): 82mm

Konstruktionshöhe: 90mm

Gesamthub L(mm): 50-110mm

0,4-0,7 MPa Tragfähigkeit (Kg): 201-352

Pufferblock / Puffer

Mit Pufferblock oder ohne Pufferblock

Gürtelring / Gürtel

Ohne Gürtelring

Gummimaterial: Der HF80/90-1 besteht aus hochwertigem Gummi mit ausgezeichneter Elastizität und Verschleißfestigkeit.
Lose-Passung-Flansch: Dieser Stoßdämpfer kann mit einem Lose-Passung-Flansch für eine einfache Installation und Verbindung ausgestattet sein, um einen festen Sitz mit der Ausrüstung zu gewährleisten.
Pneumatische Struktur: Die interne pneumatische Struktur passt den Luftdruck automatisch an Laständerungen an und erzielt so eine effektive Stoßdämpfung.

Anwendungen umfassen

Industriemaschinen: Schwingungsisolationsfundamente für Präzisionswerkzeugmaschinen, Stanzmaschinen, Vibrationssiebe usw.

Fahrzeuge: Luftfedersysteme für Nutzfahrzeugbusse und LKW-Fahrerhäuser

Geräteausrichtung: Optische Plattformen, Laborausrüstung und andere Geräte erfordern ein hochstabiles und ebenes Fundament.

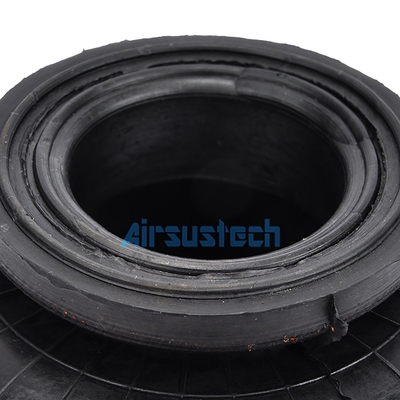

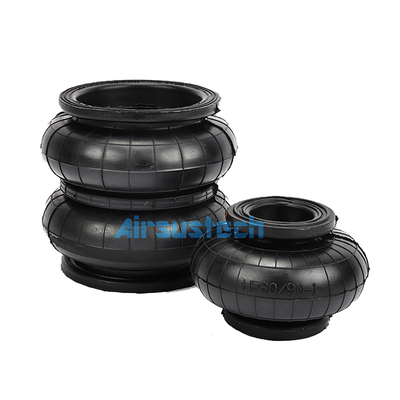

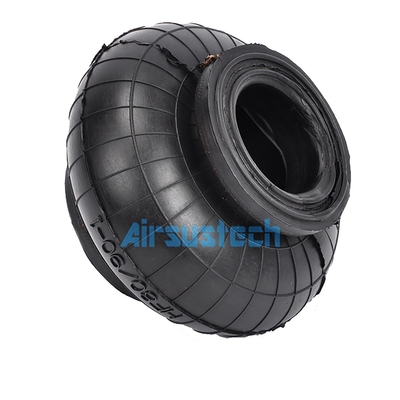

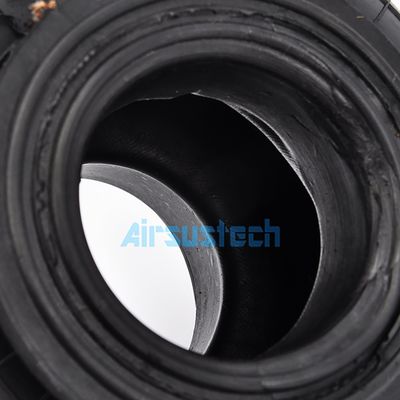

Das zugehörige Bild von HF80/90-1
