Herkunftsort: | China |
Markenname: | GUOMAT |
Zertifizierung: | ISO/TS16949:2009 |
Modellnummer: | 3H580384 |
Min Bestellmenge: | 1PC |
---|---|
Verpackung Informationen: | starker Kartonkasten oder als Kundenbedarf |
Lieferzeit: | 2-8 Arbeitstage |
Zahlungsbedingungen: | T/T, Western Union, Paypal oder andere |
Versorgungsmaterial-Fähigkeit: | 1000pcs/week |
Material: | Aluminiumlegierung und Gummi | GUOMAT: | W01-M58-6984 |
---|---|---|---|
Garantie: | 12 Monate | Nettogewicht: | 19,5 KILOGRAMM |
Anderer Name: | Industrie-Luft-Federisolator | Druck-Fähigkeit: | 0.2-0.8 m-PA |
Bruttomasse: | 20,5 KILOGRAMM | Frontring: | Mit oder ohne |
Verbindungsmethode: | Flansch-Verbindung | Frontringgröße: | 638 Millimeter |
LOCHKREIS-DURCHMESSER: | 596 Millimeter | ||
Markieren: | Gewundener Luft-Frühling,Lufthelferfrühlinge |

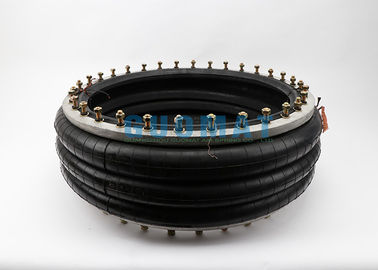

Industrieller Luft-Frühling GUOMAT 3B6984 des Firestone-W01 M58 6984 bei 0,7 Mpa-maximalem Durchmesser 715mm
Industrielle dreifache gewundene Luft-Frühlings-Spezifikationen
Beschreibungs-Versammlung
Beschreibung
Materialanforderungsschein nein.
Art 321
Aluminiumperle des gewellten Halses schellt (gleicher Abstand), 45 Millimeter-Bolzen, Nüsse, Waschmaschinen
W01-M58-6984
Zwei Falten-Bälge
Nur Gummibälge
W01-358-7919
Hersteller-Teilnummer | Kurzbeschreibung W01-M58-6984, W01M586984, WO1-M58-6984, WO1M586984 | Perlenring Art | 4 |
Maximale Durchmesser-@ Stange 7 (Millimeter) | 709 | Dim# C (Lochkreis-Durchmesser Millimeter) | 597 |
Maximale Höhe (Millimeter) | 114 | # von den Bolzen (jeder Ring) | 32 |
Maximaler Anschlag (Millimeter) | 361 | Sollhöhe (Millimeter) | 381 |
Minimale verwendbare Höhe (Millimeter) | 475 | Stange 3 (kN) | 78,5 |
25 Millimeter (kN) | 174,6 | Stange 5 (kN) | 132,9 |
50% des maximalen Anschlags (kN) | 150 | Stange 7 (kN) | 187,9 |
Maximaler Anschlag (kN) | 106,5 | Natürliche Frequenz (Stange @5) (F-N (Hz) | 1,2 |
Anwendbares Technigram? | 113 | 7 Hz | 97 |
Material | 2fache, hochfeste Schnur | 13 Hz | 99,3 |
25 Hz | 99,8 |
Versammlungs-Höhe (Millimeter)
|
440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
Volumen @ STANGE 7 (Cu cm) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
EFF-Bereich @ STANGE 7 (cm Quadrat) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
kN Kraft
|
STANGE @3
|
67,39 | 74,50 | 80,12 | 84,65 | 88,33 | 91,63 | 95,16 | 99,35 |
STANGE @4
|
92,19 | 101,14 | 108,37 | 114,48 | 119,71 | 124,49 | 129,35 | 134,85 | |
STANGE @5
|
116,52 | 127,36 | 136,16 | 143,61 | 150,09 | 156,08 | 162,19 | 168,98 | |
STANGE @6
|
143,26 | 155,70 | 165,72 | 174,35 | 182,12 | 189,54 | 197,05 | 204,99 | |
@7BAR
|
167,54 | 181,66 | 192,94 | 202,76 | 211,80 | 220,56 | 229,36 | 238,43 |
Dynamische Eigenschaften bei 380 Millimeter Sollhöhe (erfordert für nur Airmount-Isolatorentwurf) | |||
Messgerät Druck (STANGE) |
Last (KN) | Federrate (kN/m) | Natürliche Frequenz Hz |
3 | 77,48 | 465 | 1,22 |
4 | 104,95 | 592 | 1,18 |
5 | 132,00 | 716 | 1,16 |
6 | 160,98 | 839 | 1,14 |
7 | 187,60 | 954 | 1,12 |
Flanschverbindungsart der Luftfrühlings-Modellvergleichstabelle | |||
GUOMAT NEIN. | Contitech NEIN. | GUOMAT NEIN. | Contitech NEIN. |
FS22-3DICR | RUMPFSTATION 22-3 DI CR | FS960-12RS | RUMPFSTATION 960-12 RS |
FS44-5DICR | RUMPFSTATION 44-5 DI CR | FS1330-11RS | RUMPFSTATION 1330-11 RS |
FS76-7DICR | RUMPFSTATION 76-7 DI CR | FS1710-12RS | RUMPFSTATION 1710-12 RS |
FS76-7DSCR | CR RUMPFSTATION 76-7 DS | FS2870-16RS | RUMPFSTATION 2870-16 RS |
FS138-8DS | RUMPFSTATION 138-8 DS | FS5450-16RS | RUMPFSTATION 5450-16 RS |
FS210-10DS | RUMPFSTATION 210-10 DS | FD960-22RS | FLUGLEITANLAGE 960-22 RS |
FS412-10DS | RUMPFSTATION 412-10 DS | FD1120-30RI | FLUGLEITANLAGE 1120-30 RI |
FS614-13DS | RUMPFSTATION 614-13 DS | FD1330-25RS | FLUGLEITANLAGE 1330-25 RS |
FS816-15DS | RUMPFSTATION 816-15 DS | FD1710-25RS | FLUGLEITANLAGE 1710-25 RS |
FD22-4DICR | FLUGLEITANLAGE 22-4 DI CR | FD1730-40RI | FLUGLEITANLAGE 1730-40 RI |
FD44-10DICR | FLUGLEITANLAGE 44-10 DI CR | FD2380-24RS | FLUGLEITANLAGE 2380-24 RS |
FD76-14DICR | FLUGLEITANLAGE 76-14 DI CR | FD2470-40RI | FLUGLEITANLAGE 2470-40 RI |
FD76-14DSCR | CR FLUGLEITANLAGE 76-14 DS | FD2870-30RS | FLUGLEITANLAGE 2870-30 RS |
FD138-18DS | FLUGLEITANLAGE 138-18 DS | FD5450-28RS | FLUGLEITANLAGE 5450-28 RS |
FD209-21DS | FLUGLEITANLAGE 209-21 DS | FT960-34RS | FT 960-34 RS |
FD210-22DS | FLUGLEITANLAGE 210-22 DS | FT1330-35RS | FT 1330-35 RS |
FD412-18DS | FLUGLEITANLAGE 412-18 DS | FT1710-38RS | FT 1710-38 RS |
FD614-26DS | FLUGLEITANLAGE 614-26 DS | FT2870-45RS | FT 2870-45 RS |
FD816-30DS | FLUGLEITANLAGE 816-30 DS | FT5450-44RS | FT 5450-44 RS |
FT22-6DICR | FT 22-6 DI CR | ||
FT44-15DICR | FT 44-15 DI CR | ||
FT76-20DICR | FT 76-20 DI CR | ||
FT76-20DSCR | FT 76-20 DS CR | ||
FT138-26DS | FT 138-26 DS | ||
FT210-32DS | FT 210-32 DS | ||
FT412-32DS | FT 412-32 DS | ||
FT614-36DS | FT 614-36 DS | ||
FT816-40DS | FT 816-40 DS |
