Herkunftsort: | China |
Markenname: | GUOMAT |
Zertifizierung: | ISO/TS16949:2009 |
Modellnummer: | 1B53014 3/4 |
Min Bestellmenge: | 1PC |
---|---|
Verpackung Informationen: | starker Kartonkasten oder als Kundenbedarf |
Lieferzeit: | 2-8 Arbeitstage |
Zahlungsbedingungen: | T/T, Western Union, Paypal oder andere |
Versorgungsmaterial-Fähigkeit: | 1000pcs/week |
Material: | Gummistahl | Contitech: | Rumpfstation 530-14 |
---|---|---|---|
Garantie: | ein Jahr | Gewicht: | 7,0 Kilogramm |
Andere Namen: | Luft-Erschütterungs-Betätigung | Druck-Fähigkeit: | 0.2-0.8 m-PA |
Gummibälge: | 1B383 | Lufteinlauf: | 1/4 N P.T.F. |
Markieren: | Lufthelferfrühlinge,Luftsuspendierungsteile |

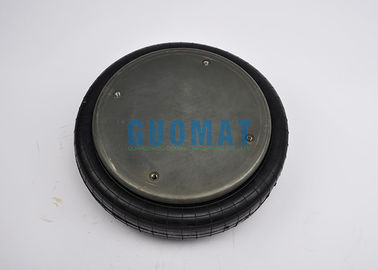

Rumpfstation 530-14 Contitech industrieller Lufteinlauf des Luft-Frühlings-GUOMAT NEIN 1B53014 3/4 NPT
Spezifikationen GUOMAT 1B53014 und technische Daten
Betriebstemperatur: 57Cº zu -54Cº
GUOMAT NR.: 1B53014 3/4
Kreuz Nr.: Rumpfstation 530-14
❶ Nuss/Vorhang-Nuss
Spitzenzahn der Abdeckungs-Schrauben-(Nuss): 4 pcsX 3/8-16UNC
Schrauben-Mittelabstand der Spitzenabdeckung: 158,8 Millimeter
Unterer Zahn der Abdeckungs-Schrauben-(Nuss): 4pcsX 3/8-16UNC
Schrauben-Mittelabstand der unteren Abdeckung: 158,8 Millimeter
Abstands-Gas-Loch zwischen Nuss 79,4 Millimeter
❷ Gas-Loch-/Lufteinlauf/Luft-Installation
Gas-Loch-/Lufteinlauf: 3/4 N P.T.F.
❸ Abdeckung
Spitzenabdeckungs-Durchmesser (Breite): 289mm
Unterer Abdeckungs-Durchmesser (Breite): 289 Millimeter
❹ Gummi-Bälge
Gummi brüllt natürlichen Durchmesser 380 Millimeter
Gummi brüllt maximalen Durchmesser: 406 Millimeter
Gummi brüllt natürliche Höhe: 120 Millimeter
Der Arbeitsanschlag: Max 160 Millimeter zur MINUTE 81 Millimeter
❺ Stoßblock/Pufferblock
Ohne Stoßblock
❻ Gürtel-Band/Gürtel-Ring
Mit Gürtel-Band: Ohne Gürtel-Band
Erschütterungsisolierung - dynamischer Kennwert |
||||||
Druck p [P/in] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] |
Kraft (Last) [lbF] | 3840 | 5800 | 7820 | 9830 | 11800 | 685 |
Federrate [lbf/in.] | 1980 | 2590 | 3280 | 4060 | 4630 | |
Natürliche Frequenz [Hz] | 2,2 | 2,1 | 2,1 | 2,0 | 2,0 |
Pneumatische Anwendungen - statische Eigenschaften Kraft F [lbF] |
|||||||
Druck p [P/in] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.3] | |
Höhe H [in.] | 6,5 | 3340 | 5060 | 6840 | 8660 | 10500 | 740 |
6,0 | 3760 | 5690 | 7650 | 9660 | 11600 | 690 | |
5,5 | 4140 | 6250 | 8380 | 10600 | 12700 | 650 | |
5,0 | 4450 | 6680 | 8960 | 11300 | 13500 | 610 | |
4,5 | 4720 | 7070 | 9460 | 11900 | 14300 | 560 | |
4,0 | 4940 | 7380 | 9870 | 12400 | 14900 | 510 | |
3,5 | 5120 | 7610 | 10200 | 12800 | 15300 | 450 | |
3,0 | 5260 | 7810 | 10500 | 13100 | 15700 | 380 | |
2,5 | 5350 | 7970 | 10700 | 13400 | 16000 | 300 |
Die usal Arten des einzelnen Windungs-Luft-Auslösers
Einzelner Windungs-Luft-Auslöser | ||||
Alle Maße sind in Millimeter | ||||
GUOMAT NEIN. | Contitech NEIN. | Min. Sollhöhe | Installations-Raum erfordert | Max. Stroke |
1B53014 3/4 | Rumpfstation 530-14 | 51 | 420 | 134 |
Bilder stellen dar, dass die Informationen umfassen:
Technische Daten
Erschütterungsisolierung - dynamische Kennwerte
Pneumatische Anwendung - statische Kennwerte
