| Herkunftsort: | China |
| Markenname: | GUOMAT |
| Zertifizierung: | ISO/TS16949:2009 |
| Modellnummer: | 1B40-6 |
| Min Bestellmenge: | 1PC |
|---|---|
| Verpackung Informationen: | starker Kartonkasten oder als Kundenbedarf |
| Lieferzeit: | 2-8 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, Paypal oder andere |
| Versorgungsmaterial-Fähigkeit: | 1000pcs/week |
| Material: | Gummistahl | Contitech: | Rumpfstation 40-6 |
|---|---|---|---|
| Garantie: | 1-jährig | Nettogewicht: | 0,91 KILOGRAMM |
| Andere Namen: | Luft-Erschütterung industriell | Druck-Fähigkeit: | 0.2-0.8 MPa |
| BOX Abmessungen: | 16*16*8cm | Marke: | Neutral |
| Markieren: | Luftfrühling contitech Durchmessers 145mm,Luftfrühling contitech Rumpfstation 40-6,zwei Nüsse contitech Luftfrühling |
||

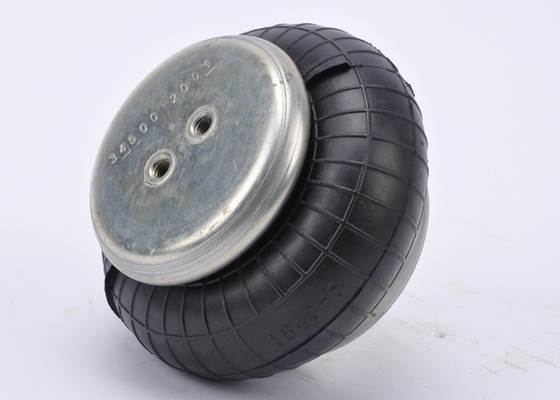

Luft-Frühling kleinster Max Dia Rumpfstation 40-6 Contitech. 145mm mit zwei Nüssen
Ersetzen technische Parameter GUOMAT1B40-6 Rumpfstation 40-6
❶ Nuss/blinde Nuss
Spitzenabdeckungs-Schraubenzahl: 2 PC
Untere Abdeckungs-Schraubenzahl: 2 PC
Der Abstand der Nuss: 44,5 Millimeter
Die Schraube der Nuss: M8
❷ gasen Loch-/Lufteinlauf/Luft-Installation
Gas-Loch-/Lufteinlauf: G1/8
❸ Abdeckung
Spitzenabdeckungs-Durchmesser: 90 Millimeter
Unterer Abdeckungs-Durchmesser: 90mm
❹ Gummibälge
Gummibälge durch Durchmesser: 130 Millimeter
In 0,7 PA Gummibalg-Durchmesser: 145 Millimeter
Der Arbeitsanschlag: MINUTE 50 Millimeter zu max 110 Millimeter
Gummibalg-Sollhöhe: 70 Millimeter
❺ Stoßblock/Pufferblock
Ohne Stoßblock
❻ gürteln Band-/Gürtel-Ring um
Ohne Stück des Gürtel-Bands
Erstausrüstungs-Hersteller Soem-FS40-6:
| Phoenix |
SP1B04; SP 1B04 SP 1B 04 |
| Weforma |
WBE100-E1 WBE 100-E1 |
| contitech | Rumpfstation 40-6 |
| contitenal |
FS40-6 FS406 |
| Technische Daten von FS40-6 | |
| Min. Druck | 0 Stange |
| Rückholkraft zur min. Höhe | ≤ 120 N |
| Gesamtgewicht mit Klemmplatten | 0,9 Kilogramm |
| Zahl von Windungen | Einzeln |
| Portgröße | G1/8 |
| Hublänge | 60 MILLIMETER |
| Zylinder-Art | Standard |
| Endstöpsel-Material | Stahl |
| Erschütterungsisolierung - dynamische Kennwerte von FS40-6 | |||||||
| Sollhöhe H: empfohlene 90mm, Minimum 70mm | |||||||
| Druck p [Stange] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [L] |
| Kraft (Last) [KN] | 1,7 | 2,3 | 2,8 | 3,4 | 3,8 | 4,4 | 0,5 |
| Federrate [N/cm] | 760 | 990 | 1220 | 1480 | 1610 | 1820 | |
| Natürliche Frequenz [Hz] | 3,5 | 3,3 | 3,3 | 3,3 | 3,2 | 3,2 | |
| Pneumatische Anwendung - statische Kennwerte von FS40-6 | |||||||
| Kraft F [kN] | |||||||
| Druck p [Stange] | 3 | 4 | 5 | 6 | 7 | 8 | Vol. V [L] |
| Höhe H [Millimeter] 60 | 2,6 | 3,5 | 4,3 | 5,2 | 6,1 | 6,9 | 0,3 |
| 70 | 2,3 | 3,2 | 3,9 | 4,7 | 5,4 | 6,2 | 0,4 |
| 80 | 2,1 | 2,8 | 3,5 | 4,2 | 4,9 | 5,3 | 0,5 |
| 90 | 1,7 | 2,2 | 2,8 | 3,4 | 3,9 | 4,4 | 0,5 |
| 100 | 1,2 | 1,6 | 2 | 2,5 | 3 | 3,4 | 0,6 |
1B 40-6 Bälge Ci G 1/8 CA reden industriellen Luft-Frühling sich beziehen auf Rumpfstation 40-6 Contitech an:
Einzelnes gewundenes,
40cm Quadrat-Nutzfläche,
60 cm Max Stroke,
Quetschverbundene Perlen-Platte,
Weibliche Befestigungsfaden, G1/8 BSPP, zentrierten,
Stahl
Hersteller: GUOMAT
Max Inflation Pressure
120 P/in
Lufteinlauf-Art: Metrisch
Reihe: C
Balg-Art: Einzelnes gewundenes
Gewicht: 2,65 lbs.
Hersteller Part Number: 1B40-6
| Einzelner Windungs-Luft-Auslöser | ||||
| Alle Maße sind in Millimeter | ||||
| GUOMAT NEIN. | Contitech NEIN. | Min. Sollhöhe | Installations-Raum erforderte | Max. Stroke |
| 1B4060 | Rumpfstation 40-6 | 50 | 160 | 60 |
| 1B5050 | Rumpfstation 50-5 | 51 | 165 | 44 |
| 1B7070 | Rumpfstation 70-7 | 51 | 180 | 64 |
| 1B10010 | Rumpfstation 100-10 | 51 | 225 | 94 |
| 1B1209 | Rumpfstation 120-9 | 50 | 230 | 85 |
| 1B1210 | Rumpfstation 120-10 | 51 | 245 | 99 |
| 1B12012 | Rumpfstation 120-12 | 51 | 250 | 119 |
| 1B20010 | Rumpfstation 200-10 | 51 | 265 | 89 |
| 1B33011 | Rumpfstation 330-11 | 51 | 340 | 99 |
| 1B33014 | Rumpfstation 330-14 | 51 | 360 | 129 |
| 1B53011 | Rumpfstation 530-11 | 51 | 400 | 124 |
| 1B53014 | Rumpfstation 530-14 | 51 | 420 | 134 |
| 1B96012 | Rumpfstation 960-12 | 63 | 480 | 117 |
| 1B133011 | Rumpfstation 1330-11 | 63 | 570 | 107 |
| Doppelter Windungs-Luft-Auslöser | ||||
| Alle Maße sind in Millimeter | ||||
| GUOMAT NEIN. | Contitech NEIN. | Min. Sollhöhe | Installations-Raum erforderte | Max. Stroke |
| 2B33022 | Flugleitanlage 330-22 | 75 | 340 | 230 |
| 2B33030 | Flugleitanlage 330-30 | 77 | 355 | 283 |
| 2B53022 | Flugleitanlage 530-22 | 77 | 400 | 233 |
| 2B53030 | Flugleitanlage 530-30 | 77 | 415 | 273 |
| 2B53035 | Flugleitanlage 530-35 | 77 | 420 | 313 |
| 2B96022 | Flugleitanlage 960-22 | 95 | 490 | 225 |
| 2B133025 | Flugleitanlage 1330-25 | 92 | 570 | 243 |
| Dreifacher Windungs-Luft-Auslöser | ||||
| Alle Maße sind in Millimeter | ||||
| GUOMAT NEIN. | Contitech NEIN. | Min. Sollhöhe | Installations-Raum erforderte | Max. Stroke |
| 3B33029 | FT 330-29 | 110 | 345 | 320 |
| 3B43032 | FT 430-32 | 115 | 355 | 315 |
| 3B53032 | FT 530-32 | 110 | 410 | 325 |
| 3B53035 | FT 530-35 | 115 | 430 | 395 |
| 3B96034 | FT 960-34 | 120 | 510 | 335 |
| 3B133035 | FT 1330-35 | 120 | 570 | 350 |
