| Herkunftsort: | China |
| Markenname: | GUOMAT |
| Zertifizierung: | ISO/TS16949:2009 |
| Modellnummer: | 2B188168 |
| Min Bestellmenge: | 1pc |
|---|---|
| Verpackung Informationen: | starker Kartonkasten oder wie Kundenbedarf |
| Lieferzeit: | 2-8 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, Paypal oder andere |
| Versorgungsmaterial-Fähigkeit: | 1000pcs/week |
| Material: | Stahlabdeckung, Gummibälge | GUOMAT NEIN.: | 2B188168 |
|---|---|---|---|
| Gas-Loch: | G1/4 | Schrauben-Zahn: | 4pcs von M8 |
| Schrauben-Mitte-Abstand: | 70 Millimeter | Abdeckungsdurchmesser: | 135 Millimeter |
| Druck-Fähigkeit: | 0.2-0.8 M Pa | Anschlag: | 75~230 Millimeter |
| Bolzen nummerieren: | 4 PC | ||
| Markieren: | Doppelte Windungs-industrielle Luft-Frühlinge,G1/4 Lufteinlauf-industrieller Luft-Frühling,doppelter Gebrüll-Luftsack |
||

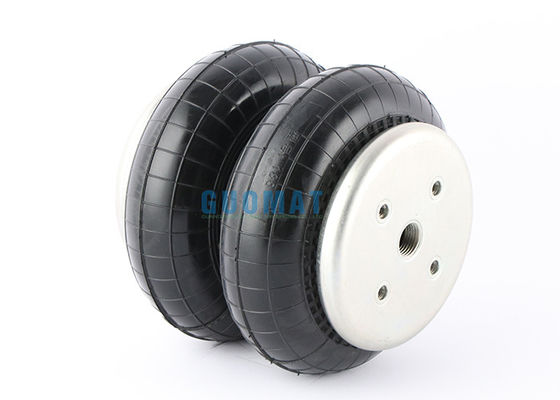

GUOMAT Nr. 2B188168 industrieller Lufteinlauf des Luft-Frühlings-doppelter Windungs-Auslöser-G1/4
Viele Soem-Erstausrüstungs-Hersteller von GUOMAT Nr. 2B188168:
| GEBRÜLL NEIN. | KOMPLETT NEIN. |
| GUOMAT Nr. 2B188168 | GUOMAT Nr. 2B188168 |
| CONTITECH 603 N | BOSCH 822419042 |
| FIRESTONE-FLEX 26 | CONTITECH FD120-17 |
|
FIRESTONE W01 358 0142 FIRESTONE W013580142 |
DUNLOP 2682 030000 |
| PIRELLI 26 | DUNLOP (FRANC) SO 8201 |
|
PHOENIX 2B O7 R PHOENIX 2B07 R |
FESTO EB-215-155 |
| AIRKRAFT 114050 | GOODYEAR 2B 7-540 |
| NORGREN PM/31082 (8x2) | |
| PIRELLI T26 84181 | |
| STIER KF 218 | |
| WEFORMA WBZ 300-E1 | |
| AIRKRAFT 113053 |
❶ Nuss/blinde Nuss
Spitzenzahn der Abdeckungs-Schrauben-(Nuss): 4 PC X M8X1.25
Schrauben-Mitte-Abstand der Spitzenabdeckung: 70 Millimeter
Unterer Zahn der Abdeckungs-Schrauben-(Nuss): 4 PC X M8X1.25
Schrauben-Mitte-Abstand der unteren Abdeckung: 70mm
❷ gasen Loch-/Lufteinlauf/Luft-Installation
Gas-Loch-/Lufteinlauf: G1/4
❸ Abdeckung
Spitzenabdeckungs-Durchmesser (Breite): 135 Millimeter/5,31 Zoll
Unterer Abdeckungs-Durchmesser (Breite): 135 Millimeter/5,31 Zoll
Spitzenabdeckungs-Zahl: 3450
Untere Abdeckungs-Zahl: 3436
❹ Gummibälge
Gummibalg-natürlicher Durchmesser: 189 Millimeter
Gummibalg-natürliche Höhe: 177 Millimeter
Zusammengedrückte Höhe: 79 Millimeter/3,12 Zoll
Sollhöhe: 178mm-203mm/7-8 Zoll
Maximaler Durchmesser: 218 Millimeter/8,6 Zoll
Bälge # NEIN: 26
❺ Stoßblock/Pufferblock
Ohne Stoßblock
❻ gürteln Band-/Gürtel-Ring um
Mit Gürtel-Band: Ein bessert vom Gürtel-Band aus
Technische Daten des Details am untengenannten Foto
|
Auftrags-Nr. |
|
|
Nur Gummibälge |
60221 |
|
mit quetschverbundenen Platten 3/4 NPT-Lufteinlauf |
75967 |
Erschütterungsisolierung - dynamische Kennwerte
|
Sollhöhe H: empfohlen 7,48 Zoll, minimaler 6,89 Zoll |
||||||
|
Druck p [P/in] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
|
Kraft (Last) [lbF] |
778 |
1210 |
1640 |
2060 |
2460 |
|
|
Federrate [lbf/in.] |
311 |
492 |
673 |
854 |
1040 |
232 |
|
Natürliche Frequenz [Hz] |
2,1 |
2,0 |
2,0 |
2,0 |
2,0 |
|
Pneumatische Anwendung - statische Kennwerte Kraft F [kN]
|
Kraft F [lbF] |
|||||||
|
Druck p [P/in] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
|
|
Höhe H [herein.] |
8,0 |
681 |
1070 |
1440 |
1820 |
2180 |
240 |
|
7,0 |
885 |
1340 |
1790 |
2260 |
2710 |
220 |
|
|
6,0 |
1070 |
1580 |
2110 |
2650 |
3170 |
200 |
|
|
5,0 |
1210 |
1790 |
2390 |
3000 |
3570 |
170 |
|
|
4,0 |
1330 |
1970 |
2640 |
3310 |
3910 |
140 |
|
|
3,0 |
1420 |
2120 |
2840 |
3560 |
4160 |
120 |
|
