E-Mail: linda@662n.com Pöbel: +8613924100039 (WhatsAPP)
Wechat: airspringG Skype: guomat
Herkunftsort: | Guangdong, China |
Markenname: | GUOMAT |
Zertifizierung: | ISO/TS16949:2009 |
Modellnummer: | Rumpfstation 120-9 |
Min Bestellmenge: | 6pcs |
---|---|
Preis: | $49.9-59.9/pc |
Verpackung Informationen: | Starker Karton-Kasten oder wie Kunden-Bedarf |
Lieferzeit: | 2-8 Arbeitstage |
Zahlungsbedingungen: | T/T, Western Union, L/C |
Versorgungsmaterial-Fähigkeit: | 1000PCS/Week |
Art: | Presse-Gummiluft-Frühling | Material: | Gummi- + Stahl |
---|---|---|---|
Garantie: | 12 Monate | Firestone: | W01-M58-6166 |
Paket: | kartonieren Sie,/Kartone | Verpackende Größe: | 24*24*24 (cm) |
Gas-Loch: | G1/4 | Contitech: | Rumpfstation 120-9 |
Markieren: | Industrial Air Spring W01-M58-6166,Industrial Air Spring Single Bellow,FS 120-9 Industrial Air Spring |

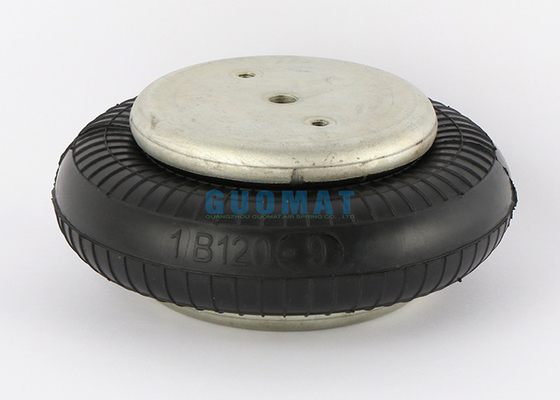

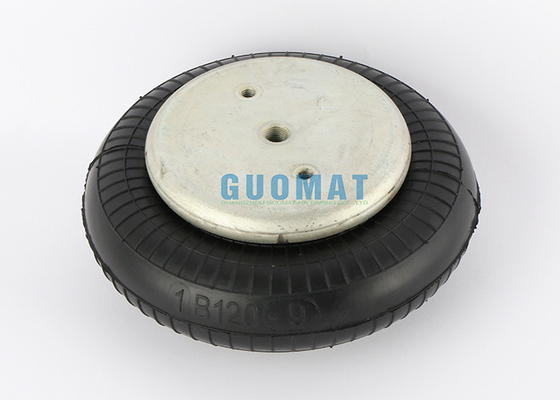

Firestone Industrial Air Spring Supplier W01-M58-6166 Einzelner Faltenbalg-Airbag FS 120-9
Produktbeschreibung
Artikel |
Industrielle Luftfeder mit Gummibälgen |
Material |
Hochwertiger Gummi |
Garantie |
12 Monate |
Bedingung |
Brandneu |
Funktion |
Reduzieren Sie Vibrationen |
Farbe |
Schwarz |
Lieferzeit |
2-8 Werktage |
Querverweisnummer
Feuerstein: W01-M58-6166
W01/M58/6166
W01M586166
Contitech:FS 120-9
fs 120-9
fs 120-9ci
Dunlop (FR): 8 Zoll x 1 S08100
Bosch: 822419008
Weforma: WBE 300-E2
Die Technischen Daten des FS 120-9
Gasloch/Lufteinlass
Gasloch: G1/4
Deckplatte
Durchmesser der oberen Abdeckplatte: 135 mm
Schraubenmittenabstand der oberen Abdeckplatte: 70 mm
Durchmesser der unteren Abdeckplatte: 135 mm
Schraubenmittenabstand der unteren Abdeckplatte: 70 mm
Mutter/Blindmutter
Obere Abdeckplatte Schraube (Mutter) Zahn: 2XM8X1.25
Untere Abdeckplatte Schraube (Mutter) Zahn: 2XM8X1.25
M8=25Nm
Gummibalg
Gummibalg MAX. Durchmesser: 215 mm
Der Arbeitshub: MAX 115 mm bis MIN 50 mm
Maximale Höhe: 115 mm
Mindesthöhe: 50 mm
Kompressionshöhe: 65 mm
Dynamische Eigenschaften bei 115 mm Bauhöhe
Überdruck (BAR) | Belastung (kN) | Frühlingsrate (kN/m) | Eigenfrequenz Hz |
3 | 4.16 | 132 | 2,80 |
4 | 5.73 | 169 | 2.71 |
5 | 7.26 | 207 | 2.67 |
6 | 8,98 | 247 | 2.62 |
7 | 10.55 | 285 | 2.59 |
Force-Tabelle
Montage Höhe (mm) |
Volumen @7 BAR (cm³) |
EFF-Bereich @7 BAR (cm2) |
kN-Kraft | ||||
@3 BAR |
@4 BAR |
@5 BAR |
@6 BAR |
@7 BAR |
|||
130 | 2268 | 80 | 2.03 | 2,90 | 3,75 | 4.74 | 5.58 |
120 | 2167 | 103 | 2.76 | 3.86 | 4,95 | 6.14 | 7.18 |
110 | 2037 | 123 | 3.41 | 4.68 | 5,96 | 7.36 | 8.61 |
100 | 1898 | 140 | 3.92 | 5.34 | 6.78 | 8.36 | 9.78 |
90 | 1733 | 154 | 4.33 | 5.92 | 7.49 | 9.23 | 10.80 |
80 | 1568 | 166 | 4.64 | 6.39 | 8.08 | 9,94 | 11.62 |
70 | 1379 | 176 | 4,89 | 6.77 | 8.58 | 10.55 | 12.30 |
60 | 1198 | 184 | 5.09 | 7.05 | 8,97 | 11.03 | 12.85 |
Verpackungsinformationen
Nettogewicht: 2 kg
Verpackungslänge: 24 (cm)
Verpackungsbreite: 24 (cm)
Verpackungshöhe: 24 (cm)
GUOMAT-Nummer: 1B120-9
Hersteller-Teilenummer: FS 120-9 CI
Was ist die Hauptfunktion einer Luftfeder?Auf welche Weise wird es verwendet?
Luftfedern sind Geräte, die häufig in der industriellen Produktion und in Werkzeugmaschinen eingesetzt werden.
Die Hauptfunktion der Luftfeder besteht darin, die durch die Feder während der Reibung verursachten Vibrationen zu reduzieren.Wenn diese Vibrationsphänomene nicht rechtzeitig reduziert oder beseitigt werden können, kann dies die Maschine beeinträchtigen und die Maschine leicht beschädigen.
Luftfedern haben ein breites Anwendungsspektrum.In einigen Maschinen und Anlagen werden Luftfedern verwendet, um die Vibrationen der Anlage zu reduzieren und eine hohe Effizienz und einen reibungslosen Betrieb der Maschine aufrechtzuerhalten.
