Industrieller Luft-Frühling kontinentaler einzelner gewundener Gummiluftsack Rumpfstation 310-12 Contitech

Industrielle Luftfeder aus Gummi Continental FS 310-12 Contitech Single Convoluted Air Bag

Produktbeschreibung

Hersteller:Contitech

OE/OEM-Nummer: FS 310-12

FS310-12

FS310-12VP

FS 310-12 VP ECO

FS 310-12 ÖKO

FS 310-12 SVP

Technische Daten der Einzelgummi-Luftfeder

Min. Druck ------- 0 bar

Rückstellkraft auf min.Höhe -----------≤120N

Mindesthöhe------------55 mm

Maximaler Hub -----------120 mm

Maximaler Durchmesser -----------320 mm

Benötigter Platz für die Installation ------------ 335 mm

Perlendurchmesser ------ 172 mm

Innere Dichtungs- und Montagefläche -------- 131 mm

Höhe der Perle: 11 mm

Maximale Ladekapazität (7 bar / 115 mm) -------------- 26,8 kN

Maximaler Hebedruck -----8 bar

Bemerkungen

FS 310 -12 ErsatzVerstärkung für Phoenix 1 B20

FS 310-12 ECO Ersatz für Phoenix 1B20-4

FS 310-12 S VP,Industrielle Luftfeder im Faltenbalg-Stil,einfach gefaltet,flexibler Ring,nur Faltenbalg

Luftfederanwendung

• Hebebühne
• Trichtervibration und -dämpfung
• Mechanischer Handhabungsanschlag
• Schnellverschlussvorrichtung
• Rollenspannung
• Maschinenisolierung
• Direkte Kraft
• Stoßdämpfung
• Rollenspannung
• Plattformlift
• Mechanisches Gestänge mit kurzem Hub
• Heißfolienprägepresse

Wie ist der Airbag aufgebaut?
Flexible Faltenbälge bestehen aus gewebeverstärktem Gummi und haben je nach gewünschtem Hub typischerweise eine, zwei oder drei Windungen.Die Blase wird zwischen zwei Chromstahl-Endkappen gehalten, die jeweils mit Chromstahlbolzen verschweißt sind;Dies macht die Faltenbälge einfach zu installieren, zumal sie eine höhere Toleranz für Fluchtungsfehler aufweisen als andere Linearantriebe.Allerdings muss die gesamte Fläche der Metallendkappe genutzt werden, um der Kraft standzuhalten, und Seitenschienen sollten verwendet werden.

Luftfeder wird auch Airbag, Balgluftfeder, Luftbalg usw. genannt. Es handelt sich um eine präzisionsgefertigte Gummifaserblase, die selbst keine Kraft oder Stützlast aufbringt, sondern Kraftübertragung und Elastizität erreicht, indem sie mit Druckluft gefüllt wird.Die Luftfeder hat nichtlineare Eigenschaften und ihre Steifigkeit ändert sich mit der Belastung, so dass ihre Eigenschwingungsfrequenz bei jeder Belastung nahezu unverändert bleibt, so dass die Federvorrichtung nahezu konstante Eigenschaften hat;seine hohe dynamische Absorptions- und Schalldämmungsleistung ist gut;Durch die gleichzeitige Lagerung von Axiallast und Radiallast können durch die Einstellung des Innendrucks auch unterschiedliche Tragfähigkeiten erzielt werden.Daher kann es sich an eine Vielzahl von Lastanforderungen anpassen.Innerhalb des effektiven Hubs kann die Luftfeder die Steifigkeit, Höhe, das Hohlraumvolumen und die Tragfähigkeit der Luftfeder durch Erhöhen oder Verringern des Fülldrucks einstellen.Gleichzeitig werden seine Steifigkeit, Höhe, sein Hohlraumvolumen und seine Tragfähigkeit stabilen und periodischen flexiblen Änderungen mit der Zunahme oder Abnahme der Last unterzogen, wodurch die flexible Übertragung der Tragfähigkeit, die effektive Einstellung des Hubs und die realisiert werden Einstellung von Schwingungsamplitude und Schwingungsbelastung.Effiziente Steuerung.

Vorteile von Luftfedern

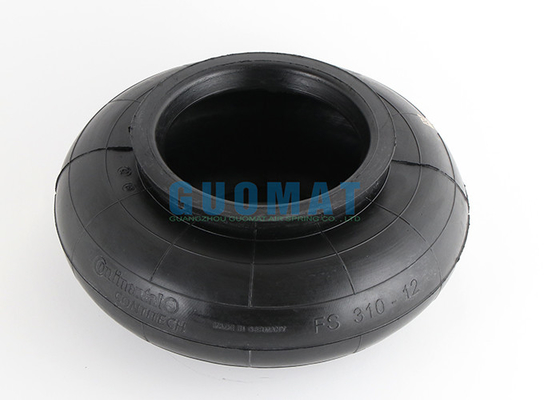

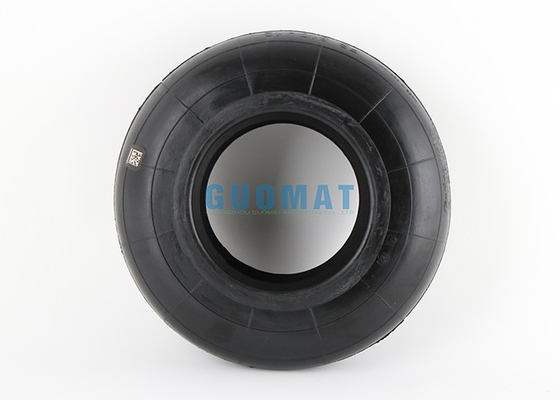

Produktbild
