Herkunftsort: | Guangdong, China |
Markenname: | GUOMAT |
Zertifizierung: | ISO/TS16949:2009 |
Modellnummer: | 2B 5020 |
Min Bestellmenge: | 6PCS |
---|---|
Preis: | $59.9-69.9/pc |
Verpackung Informationen: | Starker Karton-Kasten oder wie Kunden-Bedarf |
Lieferzeit: | 2-8 Arbeitstage |
Zahlungsbedingungen: | T/T, Western Union, L/C |
Versorgungsmaterial-Fähigkeit: | 1000PCS/Week |
Stoßdämpferart: | Voll mit Gas | Garantie: | 1-jährig |
---|---|---|---|
Material: | Gummigebrüll und Aluminiumabdeckung | Qualität: | 100% geprüft |
Ersatzteilnummer: | 2B-181 | Paket: | kartonieren Sie,/Kartone |
Farbe: | Schwarz | Funktion: | Verringern Sie Schock |
Markieren: | FD120-17 Contitech Gummiluftfeder,Gummiluftfeder 2B-181,gasgefüllte Gummiluftfeder |
FD120-17 Contitech Double Convoluted Rubber Air Spring Airkraft 2B-181 für Stanzmaschine
Produktbeschreibung
Artikelnummer | 2B5020 | Material | Gummi und Stahl |
Garantie | 12 Monate | Paket | Karton |
MOQ | 1 Stück | Marke | GUOMAT oder neutral |
Contitech | FD 120-17 | Flugzeug | 113053 |
Contitech FD120-17 / Contitech FD 120-17 / Contitech Fd120-17 / Contitech Fd 120-17
Airkraft 113053 / Airkraft 113 053 / Airkraft 2B-181
Technische Parameter
Struktur: Doppelte Luftfedern
Eingang: G3/4
Luftfederweg: 130 mm
Luftfederdurchmesser: 215 mm
Befestigungsdurchmesser: 230 mm
Deckeldurchmesser: 135 mm
Mindesthöhe: 75 mm
Empfohlene Höhe: 190 mm
Maximale Höhe: 230 mm
Arbeitsdruck: 0-8bar
Kraft (Last) bei 6bar: 8000N
Arbeitstemperatur: -40℃+70℃
Obere Abdeckplatte Schraube (Mutter) Zahn: 2XM8X1.25
Untere Abdeckplatte Schraube (Mutter) Zahn: 2XM8X1.25
Schraubenmittenabstand der oberen Abdeckplatte: 70 mm
Schraubenmittenabstand der unteren Abdeckplatte: 70 mm
Bestelldaten
Min.Druck 0bar
Rückstellkraft auf Mindesthöhe ≤200N
Gesamtgewicht mit geklemmten Platten 2,3 kg
Schwingungsisolationsdynamische Kennwerte
Designhöhe H: empfohlen 190 mm, mindestens 175 mm
Druck P [bar] | 3 | 4 | 5 | 6 | 7 | 8 | VoI.[I] |
Kraft [Last] [KN] | 3.8 | 5.2 | 6.5 | 8.0 | 9.3 | 10.6 | 3.2 |
Federrate [N/CM] | 600 | 830 | 1060 | 1290 | 1520 | 1750 | |
Eigenfrequenz [HZ] | 2.1 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
Pneumatische anwendungsstatische Kennwerte
Kraft F (kN)
Druck P | [Bar] | 3 | 4 | 5 | 6 | 7 | 8 | VoI.[I] |
Höhe H (mm) | 200 | 3.4 | 4.8 | 5.9 | 7.3 | 8.5 | 9.7 | 3.4 |
180 | 4.2 | 5.7 | 7.1 | 8.6 | 10.1 | 11.5 | 3.1 | |
160 | 4.9 | 6.5 | 8.1 | 9.9 | 11.5 | 13.1 | 2.8 | |
140 | 5.5 | 7.2 | 9.1 | 11.0 | 12.7 | 14.5 | 2.4 | |
120 | 6.0 | 7.9 | 9.9 | 12.0 | 14.0 | 15.8 | 2.1 | |
100 | 6.4 | 8.5 | 10.7 | 12.9 | 15.1 | 17.0 | 1.6 | |
80 | 6.8 | 9.1 | 11.3 | 13.7 | 16.0 | 17.9 | 1.2 |
Luftfedern werden häufig in Straßen- und Schienenfahrzeugen, großen und mittelgroßen Papiermaschinen, in der Papierindustrie, in Bergbaumaschinen, in der Abwasserbehandlung, in medizinischen Maschinen, beim Umweltschutzwaschen und in vielen anderen Geräten eingesetzt.Beispielsweise verwendet das Luftfederungssystem des Autos die Luftfeder als elastisches Element und nutzt die Kompressibilität des Gases, um seine elastische Wirkung zu erzielen - der Luftdruck des komprimierten Gases kann automatisch mit dem Wechsel von Last und Straße angepasst werden Bedingungen, egal ob Volllast oder keine Last, die Höhe des gesamten Fahrzeugs ändert sich nicht, was den Fahrkomfort erheblich verbessern kann.

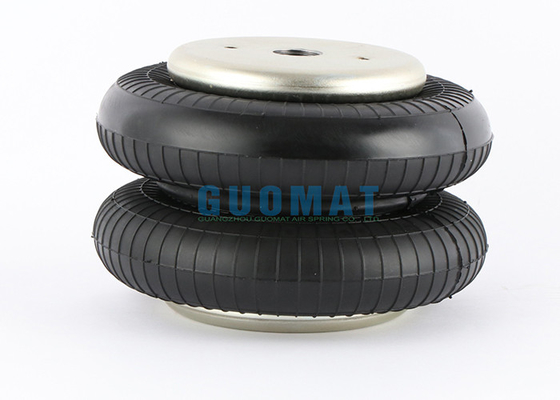

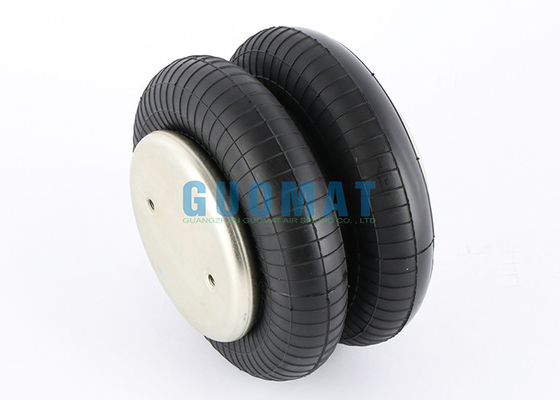

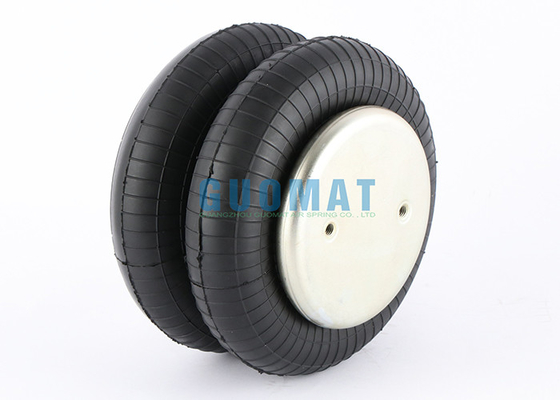

Produktbild
