| Herkunftsort: | Guangdong, China |
| Zertifizierung: | ISO/TS16949:2009 |
| Modellnummer: | 360306H-3 |
| Min Bestellmenge: | 6 STÜCKE |
|---|---|
| Preis: | $79.9-89.9/pc |
| Verpackung Informationen: | starker Kartonkasten oder wie Kundenbedarf |
| Lieferzeit: | 2-8 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000 STÜCKE/Woche |
| Markenname: | GUOMAT | Modell Nr.: | 360306H-3 |
|---|---|---|---|
| Perlenring: | Flanschring | Endplatte: | Rostfreier Stahl |
| Material: | Natürliches Gummi | Garantie: | 12 Monate |
| Effektiver Durchmesser: | 280mm | Anzahl Löcher am Flanschring: | 16 |
| Markieren: | Dreifach gefaltete industrielle Luftfeder,360306H-3 industrielle Luftfeder |
||

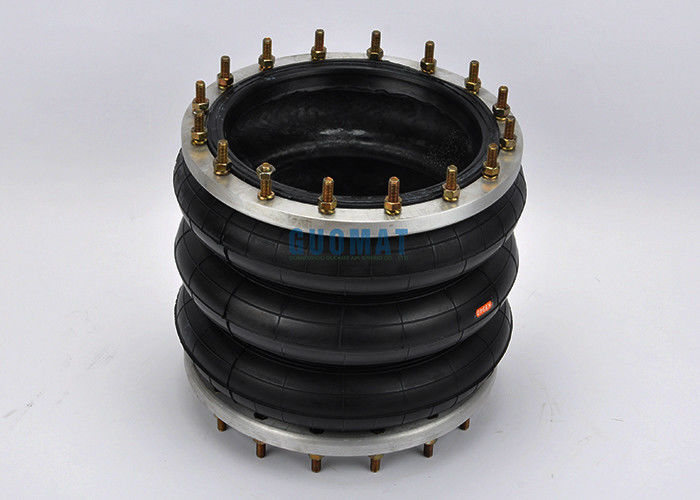

360306H-3 Air-Bag mit dreifach gewundener industrieller Gummi-Luftfederplatte, Durchmesser 347 mm, mit Flansch
Produktbeschreibung
|
Produktname |
Industrielle Luftfeder |
|
Beschreibung |
Dreifach gewundener Luftfederaktuator |
|
MOQ |
10 ST |
|
Garantie |
12 Monate |
|
Material |
Gummi+Stahl |
|
Paket |
Karton/Kartons |
|
Zahlung |
L/C;T/T/Western Union;PayPal |
|
Versandhafen |
NINGBO, SHANGHAI, TIANJIN, GUANGZHOU, SHENZHEN |
|
Versand |
Tschüss Meer, auf dem Luftweg, durch DHL Fedex |
Technische Daten
Schraube (Mutter) der oberen Abdeckplatte Zahn: 16 × M10
Untere Abdeckplatte Schraube (Mutter) Zahn: 16 × M10
Achsabstand zwischen Schrauben: Ø309mm
Gasloch / Lufteinlass: G1/2
Durchmesser der oberen Abdeckplatte: Ø347mm
Durchmesser der unteren Abdeckplatte: Ø347mm
Gummibalg Natur Durchmesser: Ø380mm
Gummibalg natur Höhe : Ø306 mm
Tabelle der technischen Leistungsparameter der Luftfeder
|
LagerKapazität |
Fülldruck |
0,2 MPa |
0,3 MPa |
0,4 MPa |
0,5 MPa |
0,6 MPa |
0,7 MPa |
0,8 MPa |
|
|
Einbauhöhe |
|||||||||
|
115 |
(mm) |
1915 |
2720 |
3632 |
4633 |
5604 |
6560 |
7545 |
|
|
173 |
(mm) |
1654 |
2527 |
3374 |
4235 |
5146 |
6023 |
6909 |
|
|
231 |
(mm) |
1425 |
2140 |
2961 |
3697 |
4496 |
5313 |
6071 |
|
|
289 |
(mm) |
1295 |
1981 |
2640 |
3374 |
4057 |
4746 |
5507 |
|
|
306 |
(mm) |
1211 |
1840 |
2514 |
3136 |
3825 |
4491 |
5163 |
|
|
347 |
(mm) |
1058 |
1640 |
2225 |
2812 |
3430 |
4074 |
4702 |
|
|
360 |
(mm) |
1014 |
1470 |
2139 |
2716 |
3286 |
3877 |
4500 |
|
|
390 |
(mm) |
861 |
1336 |
1840 |
2342 |
2871 |
3405 |
3956 |
|
|
Steifigkeit und Frequenz bei Designhöhe |
Vertikale Steifigkeit |
(kg/cm) |
147 |
201 |
260 |
280 |
300 |
327 |
371 |
|
Eigenfrequenz |
Hertz |
1,74 |
1,65 |
1.61 |
1.5 |
1.4 |
1.35 |
1.34 |
|
|
cpm |
104 |
99 |
97 |
90 |
84 |
81 |
80 |
||
Selbstabdichtend, kein weiteres Abdichtgerät erforderlich
►Gürtel
Stahlgeschweißte Teile oder gummierter Stahldraht geformt
►Flansch
Hergestellt aus Aluminiumlegierung, hochfestem Nylon oder Stahl
►Endplatte abdichten
Die Passfläche zwischen der abdichtenden Endplatte (nicht im Lieferumfang enthalten) und dem Produkt sollte flach und glatt sein und ausreichend stark sein, um sich unter Belastung nicht zu verbiegen und zu verformen
Die echten Bilder von 360306H-3
