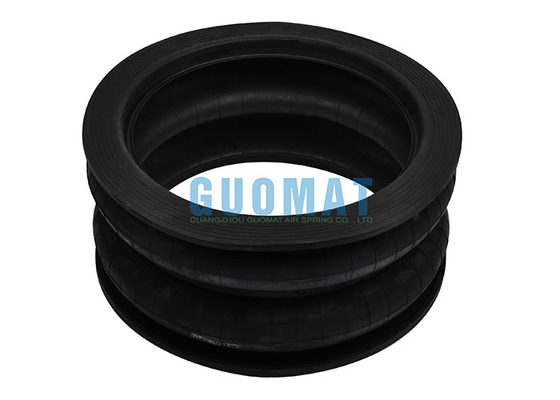

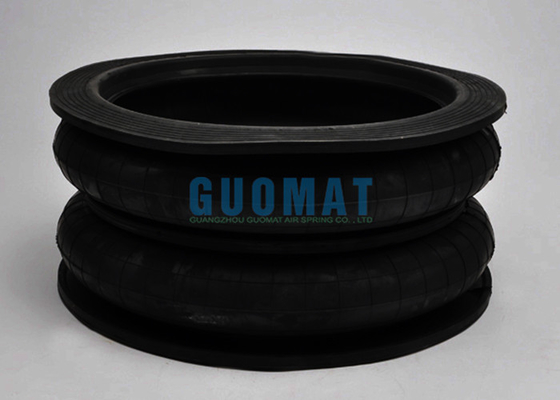

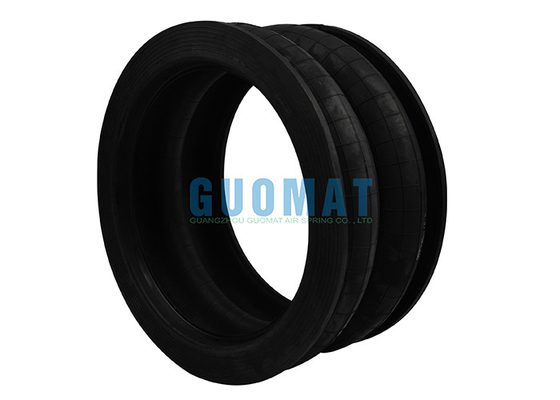

Naturkautschuk GF400/215-2 Aufhängung Luftfeder 228mm Höhe Pneumatische Schläger Aktoren

Naturkautschuk GF400/215-2 Aufhängung Luftfeder 228mm Konstruktionshöhe Pneumatische Schläger Aktoren

Beschreibung des Produkts

Luftfedern der GF-Serie sind eine Art pneumatisches Aufhängungssystem, das in verschiedenen Anwendungen wie Industrieanlagen, Bussen, Papierverarbeitungsmaschinen und mehr verwendet wird.Diese Luftfedern sind so konzipiert, dass sie durch Druckluft die Höhe und Steifigkeit der Aufhängung einstellen, um Dämpfung und Unterstützung zu bieten.

GF400/215-2 Detaillierte technische Parameter

Die Anzahl der Liedkapseln beträgt 2,
Entwurfsdurchmesser 400 mm
Der maximale Außendurchmesser beträgt 480 mm
Der Außendurchmesser der Vorderseite beträgt 480 mm
Die Konstruktionshöhe beträgt 228 mm.
Die Gesamtlänge beträgt 85-270 mm
Die wirksame Fläche beträgt 1256,6 cm.²
Die Tragfähigkeit bei 0,4-0,7MPa beträgt 5026KG-8796KG
Abdeckungsplatte/Flanzenring: Keine

Lufteinlass: Kein

Schraube (Nuss): Keine

Verwickelte Luftfedern aus Gummi

Die Endkonstruktion der Windluftfeder aus Verwickeltem Gummi kann je nach Anschlussmethode in drei Kategorien unterteilt werden:
1Die Randmaße an beiden Enden der Luftfeder sind gleich oder leicht kleiner als der maximale Außendurchmesser der Blasen.Bohren Sie mehrere Löcher und verwenden Sie Flanschringe und Endplatten, um die Verbindung zu befestigen;
2Bei der Schleifenflanschverbindung sind die Randgrößen der beiden Enden der Luftfeder viel kleiner als der maximale Außendurchmesser des Blasens.und ein spezieller Flanschring und eine gewöhnliche Endplatte werden zum Befestigen der Verbindung verwendet;
3. Selbstversiegelung, keine Flanschverbindung erforderlich, die Endplatte wird eingedrückt und Druckluft gefüllt, um sie automatisch zu versiegeln.

Die Flanschdichtungsformen des Gummi-Luftfederendes und der Verbindungsplatte umfassen fünf Strukturformen: LHF-Typ, JBF-Typ, GF-Typ, HF-Typ und ZF-Typ.

Luftfeder des Typs GF

Luftfeder des Typs LHF
