Herkunftsort: | Guangdong, China |
Markenname: | NORGREN |
Zertifizierung: | ISO/TS16949:2009 |
Modellnummer: | M/31123 |
Min Bestellmenge: | 6pcs |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Starker Karton-Kasten oder wie Kunden-Bedarf |
Lieferzeit: | 2-8 Arbeitstage |
Zahlungsbedingungen: | T/T, Western Union, L/C |
Versorgungsmaterial-Fähigkeit: | 1000pcs/week |
Frühlings-Art: | Dreifacher gewundener Luftsack | Artikel: | Flansch-Luft-Frühling |
---|---|---|---|
Material: | Gummi- und Stahl | Funktion: | Verringern Sie Schock |
Nettogewicht: | 6.9kg | Portgröße: | G1/2 |
Zahl von Windungen: | 3 | Marke: | Norgren |
Markieren: | Drei Schichten Industrieluftquelle,NORGREN M/31123 Luftfedern für Industriezwecke |
NORGREN M/31123 Drei-Schichten-Industrie-Luftfeder 12" x 3 Dunlop-Luftfeder mit Flansche
Beschreibung des Produkts
Norgren M/31123 Luftfeder ist eine dreifache Wellluftfeder, die von Norgren hergestellt wird.ZentrifugenDiese Luftfeder ist für Kurzschlag-Anwendungen mit hoher Kraft ausgelegt und bietet eine hohe Vibrationsdämmung.Es arbeitet reibungslos und erfordert keine Wartung oder Schmierung
Norgren |
M/31123 |
M 31123 |
M31123 |
Contitech |
FT 412-32 DS |
FT 412-32 |
FT412-32 |
Feuerstein |
W01-R58-4062 |
W01R584062 |
W01 R58 4062 |
Dunlop |
12'X3 |
SP1542 |
12X3 |
Technische Spezifikationen und Einzelheiten der Luftfeder Norgren M/31123
Stil: 12 "x 3"
Nuss / Blindnut: Ober- und Unterdeckungsplatten haben 4x M10 Schrauben
Gasloch/Luftdurchgang: G1/2
Durchmesser der Oberdeckplatte (Breite): 260 mm
Der Durchmesser der Unterdeckplatte (Breite): 260 mm
Zentralentfernung zwischen den Schrauben:232 mm
Der Gummi-Bell Max-Durchmesser:325mm
Maximaler Platz für die Montage: 350 mm
Material der oberen und unteren Platten: Stahl
Die Ausrüstung ist mit einer Breite von mehr als 20 mm ausgestattet.
Pneumatische Anwendungen - statische Kennwerte
Kraft F [kN]
Druck P |
- Die Bar. |
3 |
4 |
5 |
6 |
7 |
8 |
Band V[l] |
Höhe H |
350 |
9.8 |
13.2 |
16.7 |
20.5 |
24.3 |
28.4 |
17.2 |
300 |
12.3 |
16.5 |
20.8 |
25.3 |
29.9 |
34.7 |
15.3 |
|
250 |
14.4 |
19.3 |
24.2 |
29.4 |
34.5 |
39.9 |
12.9 |
|
200 |
16.4 |
22.0 |
27.7 |
33.5 |
39.4 |
45.6 |
10.0 |
|
150 |
18.8 |
25.1 |
31.4 |
37.8 |
44.2 |
50.7 |
7.2 |
Hier sind einige wichtige Punkte über die Funktion von Norgren Luftquellen
Funktion:Die Luftfeder in Norgren-Produkten wird für die Betätigung verwendet, insbesondere in 3/2 (drei-Wege, zwei-Position) Ventilkonfigurationen.
Aktivierung:Die Luftfederbetätigung bedeutet, dass das Ventil durch die Kraft der Druckluft, die auf einen Federmechanismus wirkt, gesteuert wird.
Betrieb:Die Norgren-Luftfeder arbeitet mehrrichtungig und ermöglicht eine vielseitige Steuerung des Druckluftstroms.
Ausgangsstoffe:Die Karosserie der Norgren-Luftfedern besteht typischerweise aus einer Aluminiumlegierung, während die Elastomere (Gummibauteile) aus Nitrilgummi bestehen.
Anwendungen:Norgren-Luftfedern werden üblicherweise in industriellen Druckluftsystemen verwendet.

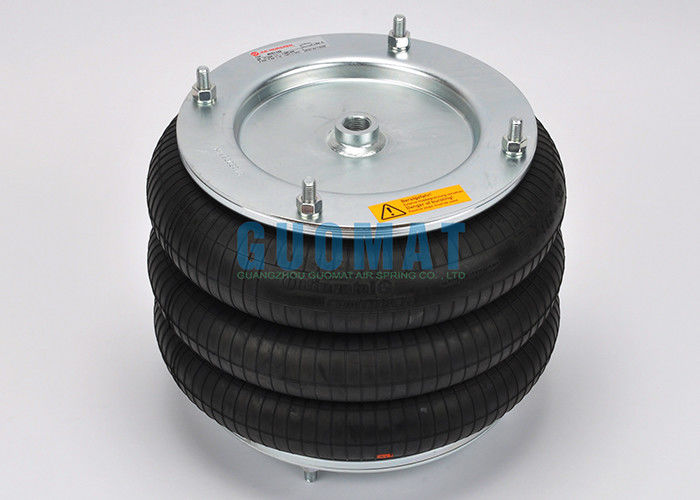

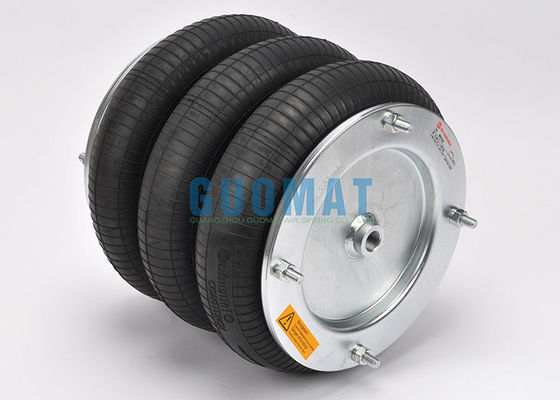

Die echten Bilder von Norgren M/31123
