FS 330-11 CI Contitech ConvolutedShocks / Single Convolution Air Actuator Feuerstein Luftfederbügel Nummer 19
GUOMAT 1B5530 Spezifikationen und technische Daten
Bestellnummer: FS 330-11
Teilnummer von Contitech:FS 330-11

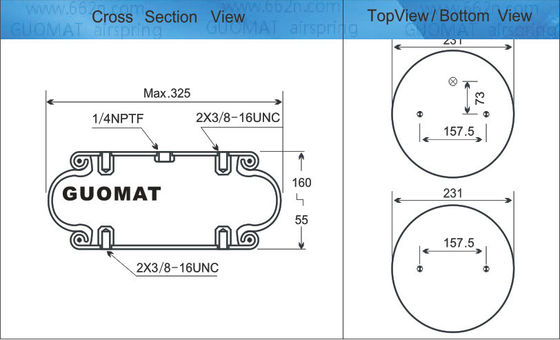

Komprimierte Höhe: 2.12
Der Durchmesser der oberen Abdeckplatte: 9,00 Zoll / 231 mm
Unterkolbennummer: 3212 oder 3183
Unteren Deckel Platte Durchmesser: 9,00 Zoll / 231 mm
Schraubzentrum: 157,5 mm
Abstand zwischen den Gaslöchern 73 mm
Oberste Abdeckung Platte Schraube (Nuss) Zahn: 2pcsX 3/8-16UNC
Unterste Abdeckung Platte Schraube (Nuss) Zahn: 2pcsX 3/8-16UNC
Maximaldurchmesser: 12,9 Zoll / 325 mm
Kautschukbecken natürlicher Durchmesser 300 mm
Der Arbeitsschlag: MAX 160 mm bis MIN 55 mm
Komprimierte Höhe: 2,12 Zoll / 105 mm
Gasloch / Lufteinlass: 1/4 N PTFE
Feuerstein, Luftquell, Schläger, Zahl: 19
Goodyear Teilnummer:1B12-300 / 1B12-313
- Ich bin nicht derjenige, der das Problem hat.
Nummer des Dreiecksteils:4474
Triangle Bellows Nummer:6374
Holland (Neway) Nummer:905-57-226
Ladekapazität bei 20 psig: 1.300 lbsf
Ladekapazität bei 60 psig: 3.900 lbsf
Ladekapazität bei 90 psig: 5.850 lbsf
Betriebstemperatur: 57Co bis -54Co
Hersteller der Originalgeräte:
| Goodyear |
1B12-300/313 |
| Feuerstein Luftquelle |
W01-358-7008 |
| Kontitech |
FS330-11 474 |
| Dreieck |
Der Begriff "Behandlung" |
| Typ |
Befehl Nr. |
Typ |
Befehl Nr. |
| Nur Gummibälge |
72539 |
mit gekrempten Platten, Luftdurchgang G1,A = 66 mm exzentrisch |
2681060000 |
| mit gekrempelten Platten, G1/4 Luftdurchgang,A = 73 mm exzentrisch |
60424 |
mit einer Breite von mehr als 20 mm, |
G3/4 Lufteinlass |
| mit gekrempten Platten, G3/4 Luftdurchgang,A = 73 mm exzentrisch |
62743 |
A = 73 mm exzentrisch |
69583 |
|
Vibrationsisolation - dynamische Eigenschaftswerte
Konstruktionshöhe H: empfohlen 130 mm, mindestens 100 mm
|
| Druck p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Kraft (Last) [kN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29 |
7 |
| Ausrüstung für den Betrieb von Kraftfahrzeugen |
264.5 |
329 |
393.5 |
458 |
522.5 |
587 |
7 |
| Natürliche Frequenz [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
7 |
|
Pneumatische Anwendung - statische Eigenschaftswerte
Kraft F [kN]
|
| Druck p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
| Höhe H [mm] |
140 |
9.46 |
12.7 |
15.8 |
19.5 |
22.8 |
26 |
| |
120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
| |
100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
Verwendung von Luftfedern in industriellen Anwendungen
Air Spring bietet Lösungen für die Vibrationsinstallation in einer Vielzahl von Maschinen, von der technischen Planung bis zur Koordinierung verschiedener Systemkomponenten.Luftfedern können in vielen Anwendungen verwendet werden, um die Auswirkungen von Vibrationen auf die Ausrüstung wirksam zu reduzierenDerzeit verwenden immer mehr Industriegeräte Luftfedern. GUOMAT-Luftfedern können sehr niedrige natürliche Frequenzen erreichen, von 0,5 bis 3,5 Hz, je nach Art. Bei Belastungen von 0 bis 10 Hz können die Luftfedern mit einer hohen Frequenz von 0,5 bis 3,5 Hz hergestellt werden.5 kN bis über 440 kN, Luftisolatoren bieten eine effiziente Installation für empfindliche Messgeräte und schwere Fundamente.
IndustrieausrüstungSo wie
Papierherstellungsgeräte, große Waschmaschinen, Wasseraufbereitungsanlagen, Fitnessgeräte, Stanzpresse, Lederziehmaschine, Prüfstation für Automobile, medizinische Maschinen, Bergbaumaschinen usw.
