W01M586100 Einfachgewickelte Luftfeder GUOMAT NO.1B53014 3/4 NPT Lufteinlass

W01M586100 Einfachgewickelte Luftfeder GUOMAT NO.1B53014 3/4 NPT Lufteinlass

Produktdetails:
Herkunftsort: GuangZhou, China
Markenname: GUOMAT
Zertifizierung: ISO/TS16949:2009
Modellnummer: 1B53014-3/4
Zahlung und Versand AGB:
Min Bestellmenge: 5 Stück
Preis: USD49.9-59.9/PC
Verpackung Informationen: Starke Kartons oder nach Kundenanforderung
Lieferzeit: 3-7 Arbeitstage
Zahlungsbedingungen: L/C, T/T, Western Union oder andere
Versorgungsmaterial-Fähigkeit: 1000 Stück pro Woche
Kontakt
Ausführliche Produkt-Beschreibung
Druck-Fähigkeit: 0.2-0.8 M-PA Lufteinlass: 3/4 NPT
Plattendurchm: 289mm Gewährleistung: Ein Jahr
Material: Gummi und Eisen Position: Vorne und hinten
Feuerstein: W01-M58-6100 Typ: Einzelne gewundene Art
Hervorheben:

W01M586100 Einfachgewickelte Luftfeder

,

1B53014 Einfachgewickelte Luftfeder

W01M586100 Einfachgewickelte Luftfeder GUOMAT NO.1B53014 3/4 NPT Lufteinlass


GUOMAT 1B530143/4 Spezifikationen und technische Daten



Betriebstemperatur: 57Co bis -54Co

GUOMAT-Nummer:1B53014 3/4

Kreuz Nr.:W01-M58-6101



Nuss / Blindnuss

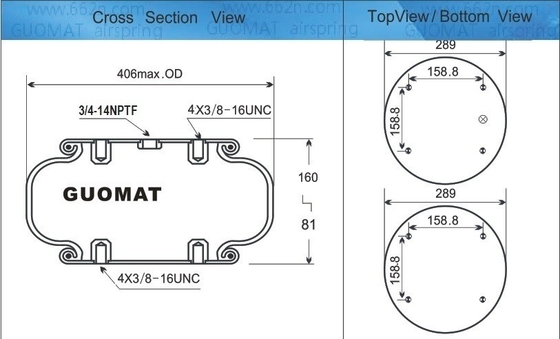

Oberste Abdeckplatte Schraube (Nuss) Zahn:4pcsX 3/8-16UNC

Schraubzentrum Abstand der oberen Abdeckplatte:158.8 mm

Unteren Deckel Schraube (Nuss) Zahn: 4pcsX 3/8-16UNC

Schraubzentrum Abstand der unteren Abdeckplatte: 158,8 mm

Abstand zwischen den Gaslöchern 79,4 mm



 Gasöffnung / Lufteinlass / Lufteinbau

Gasloch / Lufteinlass: 1/4 NPT



 Abdeckungsplatte

Durchmesser der oberen Abdeckplatte (Breite): 289 mm

Durchmesser der Unterdeckplatte (Breite): 289 mm



Gummibellchen

Kautschukbecken Natürlicher Durchmesser 380 mm

Kautschuk-Schläger Maximaldurchmesser: 406 mm

Kautschuk-Schläger Natürliche Höhe: 120 mm

Der Arbeitsschlag: MAX 160 mm bis MIN 81 mm



 Stützblock / Pufferblock

Ohne Stoßfänger



 Gürtelring / Gürtelring

Mit Girdle Hoop: Ohne Girdle Hoop



Vibrationsisolation - dynamischer Eigenschaftswert
Konstruktionshöhe H: 5,91 Zoll empfohlen, mindestens 4,72 Zoll

Druck p [psi] 40 60 80 100 120 Vol. V [in.3]
Kraft (Last) [lbf] 3840 5800 7820 9830 11800 685
Die Verzögerungsrate [lbf/in.] 1980 2590 3280 4060 4630
Natürliche Frequenz [Hz] 2.2 2.1 2.1 2.0 2.0





Pneumatische Anwendungen - statische Eigenschaften

Kraft F [lbf]

Druck p [psi] 40 60 80 100 120 Vol. V [in.3]
Höhe H [in.] 6.5 3340 5060 6840 8660 10500 740
6.0 3760 5690 7650 9660 11600 690
5.5 4140 6250 8380 10600 12700 650
5.0 4450 6680 8960 11300 13500 610
4.5 4720 7070 9460 11900 14300 560
4.0 4940 7380 9870 12400 14900 510
3.5 5120 7610 10200 12800 15300 450
3.0 5260 7810 10500 13100 15700 380
2.5 5350 7970 10700 13400 16000 300





Die üblichen Arten von Single Convolution Air Actuator



Einfach umwickelter Luftbetätigungsapparat
Alle Maße sind in mm.
GUOMAT Nr. Feuersteinluftfeder NO. Min. Konstruktionshöhe Einbauraum erforderlich Max. Schlaganfall

1B53014 31/4 W01-M58-6101 51 420 134





Beschreibung von GUOMAT 1B53014 3/4:

Die traditionelle Methode der fluidisierten Bettdämpfung besteht hauptsächlich aus Gummi, die eine höhere Stahlfeder erfordert.Die Einführung eines aus dem Ausland eingeführten "Luftspring-Isolierungssystems" ermöglicht eine Isolierung und nicht eine Stoßdämpfung.Mit seiner einzigartigen Energieumwandlungsmethode wird die Vibration der mechanischen Energie in innere Energie umgewandelt, so dass 95 Prozent der Vibration isoliert sind, um den wahren Isolationseffekt zu erreichen.
Verschiedene Arten von Flüssigkeitsbetten, je nach Gesamtgewicht des Flüssigkeitsbetts, um die geeignete Tragfähigkeit der Luftfeder auszuwählen,und Flüssigkeitsbett entsprechend der Länge, Breite und Höhe der Konstruktion einer bestimmten Anlage, und Luftfedern bequeme Installation, sondern auch Isolierung System Installation ist viel einfacher als die Installation einer Stahlfedern.
Die Isolierung der Airbags besteht aus zwei Steuerungsmethoden: einer ist eine Gruppe (normalerweise 4 oder 6) von Airbags mit einem einseitigen Ventil, wie bei einem Autoreifen.




Wir haben auch andere Größen:



Stil:113 Zwei Ply Bellows

Blinde Nüsse, 1/4 BSP:W01-M58-6101

Blindnut, 1/4 BSP, Stoßfänger:W01-M58-6103

Blinde Nüsse, 3/4 BSP:W01-M58-6100

Blindnut, 3/4 BSP, Stoßfänger:W01-M58-6102

Gegen-Sunk-Ringe aus Stahl, Schrauben von 40 mm, Nussspülmaschinen:W01-M58-7538

Nur Gummibälge:W01-358-0135
Kraft zum Einsturz auf Mindesthöhe (@ 0 BAR): 76N


128 Hochfeste Konstruktion

Blinde Nüsse, 114 BSP:W01-M58-6071

Blindnut, 114 BSP, Gummi-Stütze:W01-M58-6068

Blinde Nüsse, 3/4 BSP:W01-M58-6070

Blindmutter, 3/4 BSP, Gummi-Stütze:W01-M58-6069

Nur Gummibälge:W01-358-0231

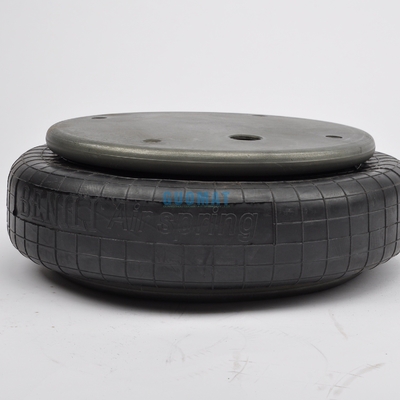

W01M586100 Einfachgewickelte Luftfeder GUOMAT NO.1B53014 3/4 NPT Lufteinlass 0

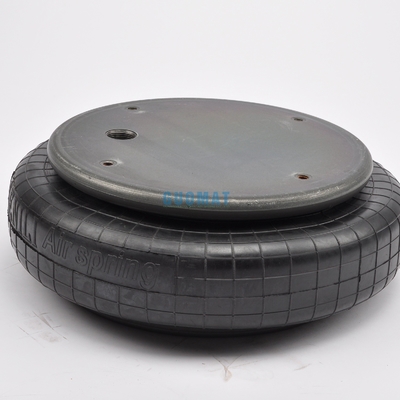

W01M586100 Einfachgewickelte Luftfeder GUOMAT NO.1B53014 3/4 NPT Lufteinlass 1

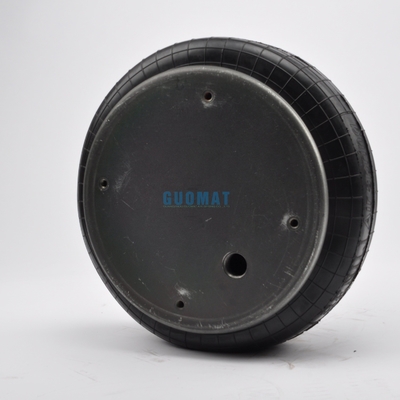

W01M586100 Einfachgewickelte Luftfeder GUOMAT NO.1B53014 3/4 NPT Lufteinlass 2
