Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät

Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät

  • Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät
  • Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät
  • Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät
  • Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät
  • Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät
Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät
Produktdetails:
Herkunftsort: Guangdong, China
Markenname: GUOMAT
Zertifizierung: ISO/TS16949, ISO9001
Modellnummer: 280126H-1
Zahlung und Versand AGB:
Min Bestellmenge: 5
Preis: verhandelbar
Verpackung Informationen: Starke Kartons oder nach Kundenanforderung
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: L/C, D/A, D/P, Western Union
Versorgungsmaterial-Fähigkeit: 1000 Stück pro Woche
Kontakt
Ausführliche Produkt-Beschreibung
Modell Nr.: 280126H-1 Marke: GUOMAT
Dämpfungs-Kraft-Richtung: Zwei-Wege Probe: Erhältlich
Funktion: Verringern Sie den Schock Ursprung: - Ich weiß nicht.
Struktur: Einmalige Umschließung Material: Kautschuk
Hervorheben:

Industrie-Luftfeder 280126h-1

,

Industrielles Luft-Frühlings-einzelnes gewundenes

,

Einfach geschwungene Luftbetätigung

Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät

Beschreibung des Produkts

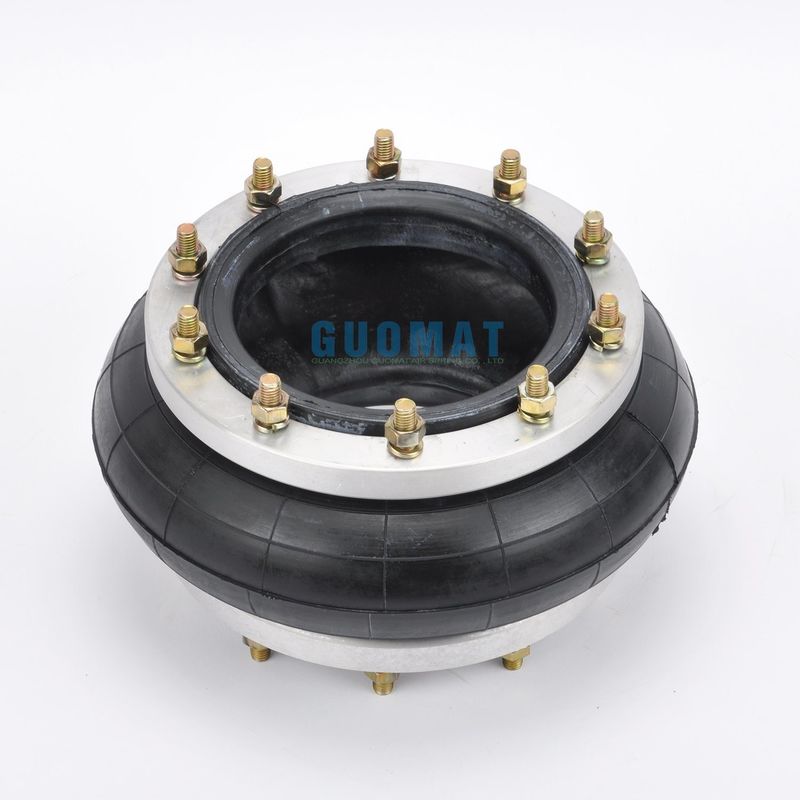

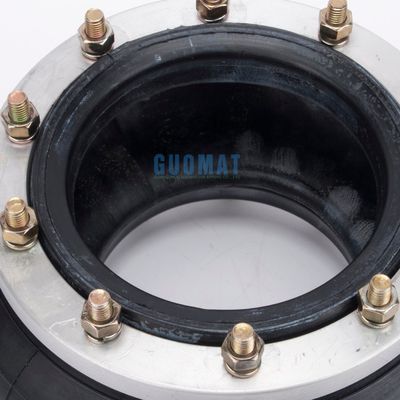

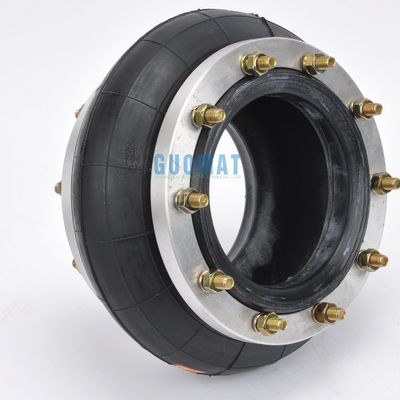

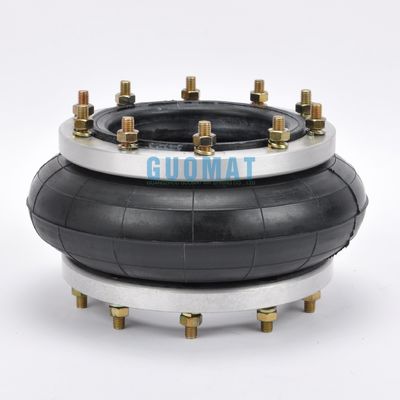

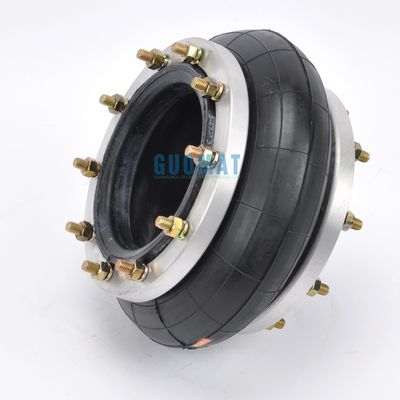

Artikel Luftfedern Nummer des Artikels 280126H-1
Durchmesser der Abdeckplatte 235 mm Schraube/Nuss M10
Schraub/Nuss Menge 10 Stück Zentrumsabstand zwischen Schraube/Nuss 197 mm
Kautschuk-Schläger Max-Durchmesser 300 mm Natürliche Größe 126 mm
Der Arbeitsschlag Max 144 mm bis Min 50 mm Höchsthöhe 144 mm
Mindesthöhe 50 mm Schlaghöhe 94 mm



Technische Daten
Tragfähigkeit Inflationsdruck 0.2Mpa 0.3Mpa 0.4Mpa 0.5Mpa 0.6Mpa
Installationshöhe
58 (mm) 1084 1616 2167 2699 3249
76 (mm) 998 1506 2023 2530 3054
94 (mm) 888 1332 1796 2242 2716
112 (mm) 724 1095 1501 1867 2274
126 (mm) 643 985 1333 1662 2017
145 (mm) 475 731 998 1270 1543
166 (mm) 266 433 616 799 1000
Steifheit und Frequenz in der Konstruktionshöhe Vertikalsteifigkeit (Kg/cm) 186 264 336 408 492
Natürliche Häufigkeit Hz 2.69 2.59 2.51 2.48 2.47
cpm 161 155 151 149 148



LagerkappeAbhängigkeit Inflationsdruck 0.7Mpa 0.8Mpa

0.7Mpa

Volumen (dm)3)

Installationshöhe
58 (mm) 3799 4323 2.08
76 (mm) 3563 4070 3.01
94 (mm) 3164 3641 3.70
112 (mm) 2658 3081 4.71
126 (mm) 2374 2748 5.28
145 (mm) 1829 2129 5.94
  166   1200 1433 6.61
Steifheit und Frequenz in der Konstruktionshöhe Vertikalsteifigkeit (Kg/cm) 575 660
Natürliche Häufigkeit Hz 2.46 2.45
cpm 148 147





Installationstechnik von Luftfedern



Luftfedern werden in der Luftfederntechnik weit verbreitet, aber viele Luftfedernbaugruppen haben bei der Installation von Luftfedern unterschiedliche Betriebsfehler,die zu einem schlechten Einbaueffekt von Luftfedern führen, die die Lebensdauer von Luftfedern beeinträchtigen und potenzielle Sicherheitsgefahren verursachen.



1. Bevor Sie die Luftfeder installieren, überprüfen Sie ihr Modell, ihre Spezifikation und Konfiguration und erfüllen Sie die Konstruktionsanforderungen.

2Die Luftfeder mit Innenhülle sollte darauf achten, daß die Richtung der Innenhülle mit der Strömungsrichtung des Mediums übereinstimmt.und die Scharnier-Rotationsebene der Scharnierluftfeder sollte mit der Verschiebungsrotationsebene übereinstimmen.

4Es ist strengstens verboten, die Anlagedifferenz der Luftfeder durch Verformung der Luftfeder anzupassen, um die normale Funktion der Luftfeder nicht zu beeinträchtigen.Verringerung der Lebensdauer, und erhöhen die Belastung des Rohrsystems, der Ausrüstung und der Stützteile.

5Während des Installationsvorgangs darf die Schlacke nicht auf die Oberfläche des Gehäuses spritzen, und das Gehäuse darf nicht durch andere Maschinen beschädigt werden.

6. Nach der Installation des Rohrsystems sollten die gelben Hilfspositionsteile und Befestigungsstücke, die für die Installation und den Transport auf der Luftfeder verwendet werden, so bald wie möglich entfernt werden,und die Beschränkungsvorrichtung sollte gemäß den Konstruktionsanforderungen an die vorgesehene Position eingestellt werden, so daß das Rohrsystem unter Umgebungsbedingungen eine ausreichende Kapazität hat.

7Alle beweglichen Teile der Luftfeder dürfen nicht von äußeren Teilen eingeklemmt oder ihren Bewegungsbereich eingeschränkt werden und müssen den normalen Betrieb der beweglichen Teile gewährleisten.



Detaillierte Fotos

Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät 0Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät 1Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät 2Industrie-Luftfeder 280126h-1 Einzelschleifer-Luftschleiffördergerät 3
