Spezifikationen und technische Daten von 2B6910

Komprimierte Höhe: 3,12 / 79 mm

Oberste Abdeckplatte Durchmesser: 6,31 Zoll / 160 mm

Unteren Deckel Platte Durchmesser: 6,31 Zoll / 160 mm

Schraubzentrum: 89 mm

Abstand zwischen den Gaslöchern 44,5 mm

Oberste Abdeckung Platte Schraube (Nuss) Zahn: 2pcsX 3/8-16UNC

Unteren Deckel Platte Schraube (Nuss) Zahn: 2pcsX 3/8-16UNC

Der Durchmesser der Gummibälge beträgt 251 mm.

Kautschukbecken Natürlicher Durchmesser 224 mm

Der Arbeitsschlag: MAX 260 mm bis MIN 75 mm

Gasöffnung / Lufteinlass: 1/4 NPTF

Zahl der Schläger:20

Teilnummer von Goodyear:2B9-201/ 2B9201 / 2B9 201

- Ich habe keine Ahnung.

Hersteller der Originalgeräte:

Die Zusammensetzung von verwickelten Luftfedern

Oberste Stahlplatte:Die Oberdeckplatte trägt Druck und versiegelt die Luft im Inneren
Taillenring:Stabile Teilehäute zur Verhinderung von Verformungen
Die Bedeutung von Schraubloch:mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm
Gasgefülltes Loch / Lufteinlass:Durch Füllung der Luftporosität für eine aufblasbare Luftfeder
mit einer Breite von mehr als 20 mm,Der Hauptteil kann die Luft und flexible Aktivitäten nach oben und unten sperren
Gummibumper (optional):Verhindern, dass die Luft Feder auf und ab auf der Platte und Basisplatte Kollision, können Sie wählen, auch nicht haben können
Die Bedeutung von Schraubloch:mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm
Unterplatte aus Stahl:Unterste Stahlplatte ist Lager Druck und Dichtung Luft im Inneren

Beschreibung: Versammlungsordnung Nr.

Blinde Nüsse, 1/4 NPT

Blindnut, 1/4 NPT, Stoßstange W01-358-6911

Blinde Nüsse, 3/4 NPT W01-358-6900

Blindnut, 3/4 NPT, Stoßstange W01-358-6901

Gegenversunkene Stahlperlenringe,

13/4 Schrauben, Muttern, Schleifer W01-358-6923

Nur Gummibälge W01-358-0138


Wie zu berechnen für Pneumatik, wie

• Zu hebende Masse 2000 M (Kg)
• Wünschter Schlag 190 S Min (Mm)
• Anzahl der Luftquellen 4 N
• Mindestinstallationshöhe 190 H Min (Mm)
• Mindestdurchmesser 500 D (Mm)
• Luftdruck 6 P (Bar)

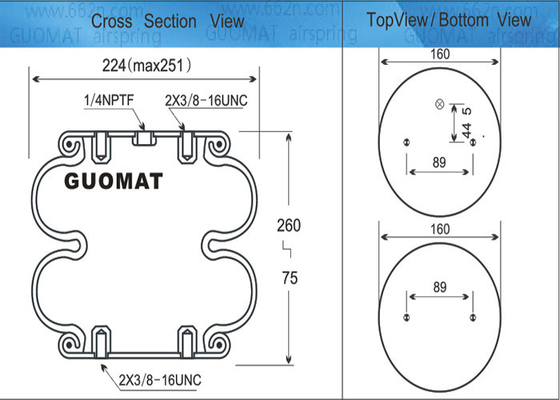

Die Zeichnung und die Daten der GUOMAT 2B6910 Luftfeder:




Sonstige GUOMAT-Nr.

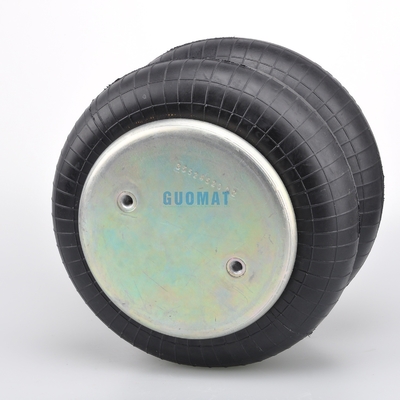

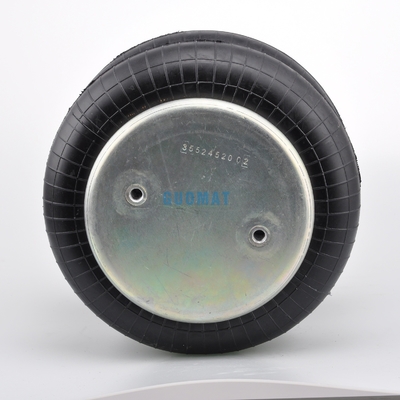

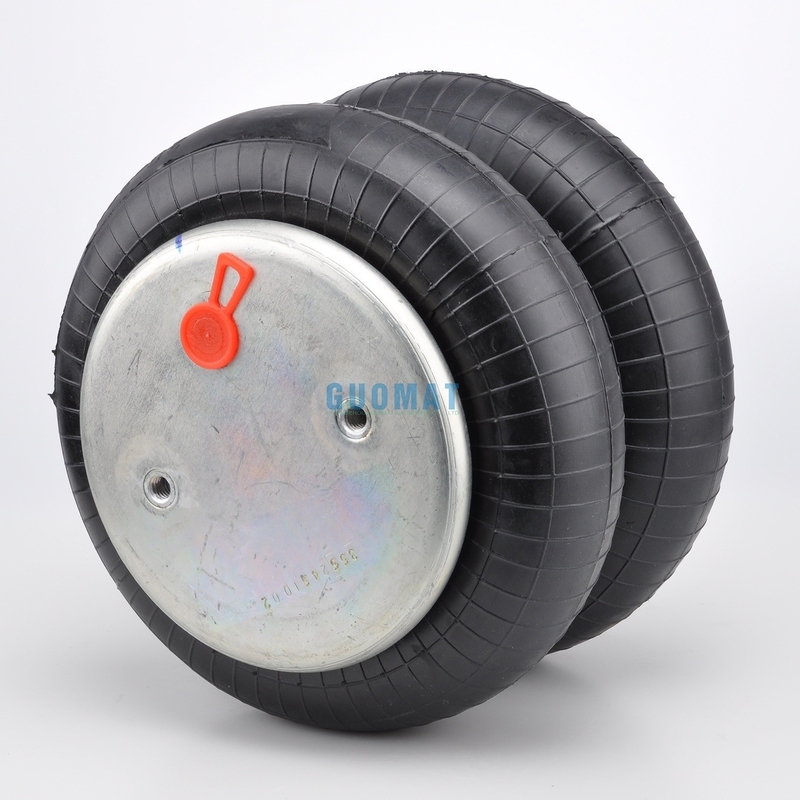

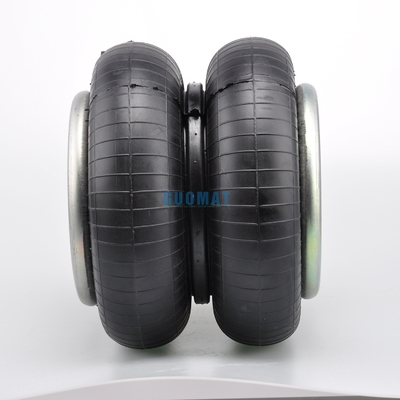

Einzelheiten Bilder der Luftfeder 2B6910:
