FD 200-19 319 Contitech Luftfeder W013586900 Luftfeder-Aktor mit 3/4 NPT Luft-Eingang Gummi-Schläger 578923202

FD 200-19 319 Contitech Luftfeder W013586900 Luftfeder-Aktor mit 3/4 NPT Luft-Eingang Gummi-Schläger 578923202



Hersteller der Originalgeräte:

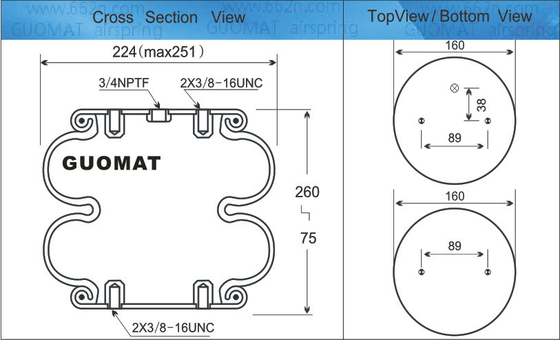

Spezifikationen und technische Daten von W01-358-6900

Feuerstein Luftquell Teilenummer: W01-358-6900 / W013586900 / W01 358 6900
Komprimierte Höhe: 3.12
Anzahl der Oberplatten: 3079
Oberer Deckel Durchmesser: 6,31 Zoll / 160 mm
Anzahl der unteren Kolben: 3090
Unteren Abdeckungsdurchmesser: 6,31 Zoll / 160 mm
Schraubzentrum: 89 mm
Der Abstand zwischen den Nüssen beträgt 44,5 mm
Oberste Abdeckung Schrauben (Nuss) Zähne: 2pcsX 3 / 8-16UNC
Unteren Abdeckung Schrauben (Nuss) Zähne: 2pcsX 3 / 8-16UNC
Kautschukbällchen MAX-Durchmesser: 251 mm
Kautschukbällchen mit natürlichem Durchmesser von 224 mm
Arbeitsschlag: bis zu 260 mm bis MIN 75 mm
Luftöffnung / Lufteinlass: 3/4 NPTF
Feuerstein Luftfeder Wellrohr Nummer: 20
Teilnummer von Goodyear: 2B9-200 / 2B9200 / 2B9 200
Goodyear Bellows Nummer: 578-92-3-202 / 578923202/578 92 3 202
Anzahl der Gitter: 1371
Hendrickson Anhänger Nr.: S-8768
Hendrickson Truck Nummer: 45843-3
Ridewell Nummer: 1003586910C
Teilnummer des Dreiecks: 4320
Dreieckbällchen Nummer: 6325
Watson&Chalin#:AS-0001

Beschreibung: Versammlungsordnung Nr.
Blinde Nüsse, 1/4 NPT
Blindnut, 1/4 NPT, Stoßstange W01-358-6911
Blinde Nüsse, 3/4 NPT W01-358-6900
Blindnut, 3/4 NPT, Stoßstange W01-358-6901
Gegenversunkene Stahlperlenringe,
13/4 Schrauben, Muttern, Schleifer W01-358-6923
Nur Gummibälge W01-358-0138


Die Zusammensetzung von verwickelten Luftfedern

Oberste Stahlplatte:Die Oberdeckplatte trägt Druck und versiegelt die Luft im Inneren
Taillenring:Stabile Teilehäute zur Verhinderung von Verformungen
Die Bedeutung von Schraubloch:mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm
Gasgefülltes Loch / Lufteinlass:Durch Füllung der Luftporosität für eine aufblasbare Luftfeder
mit einer Breite von mehr als 20 mm,Der Hauptteil kann die Luft und flexible Aktivitäten nach oben und unten sperren
Gummibumper (optional):Verhindern Sie, dass die Luft Feder auf und ab auf der Platte und Basisplatte Kollision, können Sie wählen, auch nicht haben können
Die Bedeutung von Schraubloch:mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm
Unterplatte aus Stahl:Unterste Stahlplatte ist Lager Druck und Dichtung Luft im Inneren


Wie zu berechnen für Pneumatik, wie

• Zu hebende Masse 2000 M (Kg)
• Wünschter Schlag 190 S Min (Mm)
• Anzahl der Luftquellen 4 N
• Mindestinstallationshöhe 190 H Min (Mm)
• Mindestdurchmesser 500 D (Mm)
• Luftdruck 6 P (Bar)
