W01-358-7304 Feuerstein-Aluminiumplatten-Luftspringisolator mit Flanschring

Produktdetails:

Herkunftsort:	GuangZhou, China
Markenname:	GUOMAT
Zertifizierung:	ISO/TS16949:2009
Modellnummer:	3B7304

Zahlung und Versand AGB:

Min Bestellmenge:	5 Stück
Preis:	USD79.9-99.9/PC
Verpackung Informationen:	Starke Kartons oder nach Kundenanforderung
Lieferzeit:	3-7 Arbeitstage
Zahlungsbedingungen:	L/C, T/T, Western Union oder andere
Versorgungsmaterial-Fähigkeit:	1000 Stück pro Woche

Kontakt

Ausführliche Produkt-Beschreibung

Structure:	Triple Convoluted	Quality:	100% Tested
Cover Plate:	Aluminum Plate	Warranty:	1 Year
Position:	Industrial Machine	Firestone:	W01-358-7304
Color:	Black	Type:	Flange Air Spring
Hervorheben:	W01-358-7304 Luftfederisolator , Luftfederisolator mit Flanschring

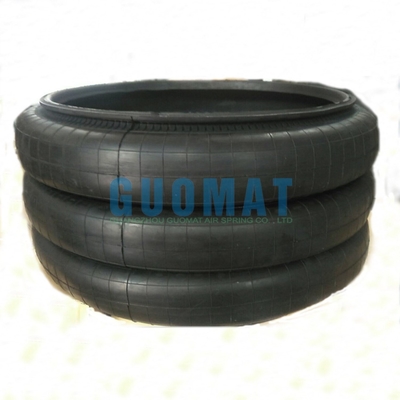

W01-358-7304 Feuerstein-Aluminiumplatten-Luftspringisolator mit Flanschring

Einzelheiten zum Produkt

Produktbezeichnung	Luftfedern für Industriezwecke
Modell Nr.	3B7304
Marke	GUOMAT
Gewährleistung	1 Jahr
Material	Kautschuk+Stahl
Mit Flange	- Ja, das ist es.
Feuerstein	W01-358-7304
Feuerstein	W013587304
Feuerstein	W01 358 7304
Feuerstein	WO13587304
Feuerstein	WO1 358 7304
Feuerstein	WO1-358-7304

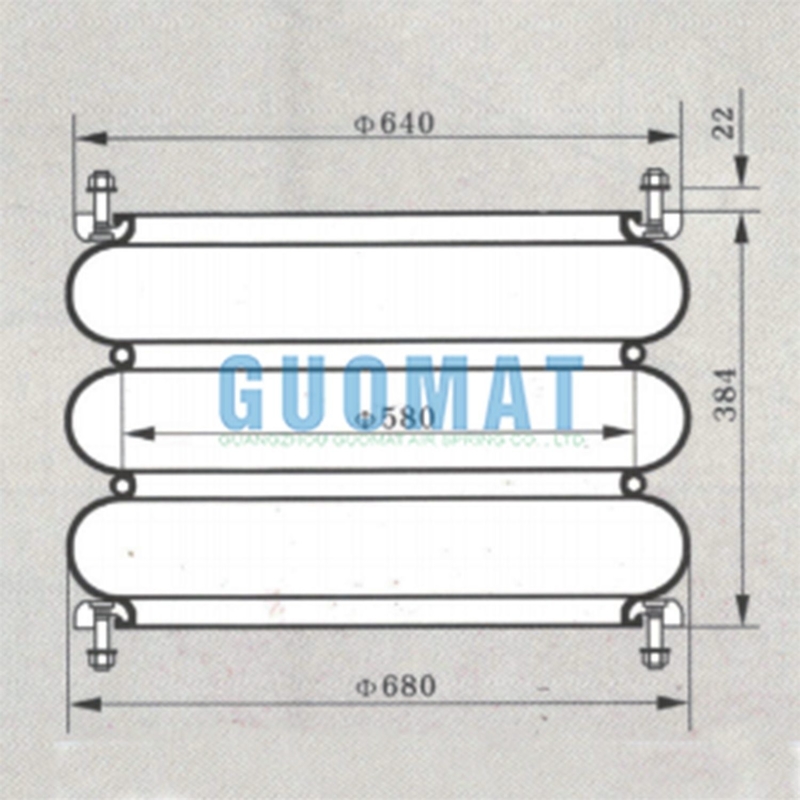

GUOMAT 3B7304 Cross Firestone W01-358-7304 Technische Daten

Oberster Durchmesser: Ø640 mm

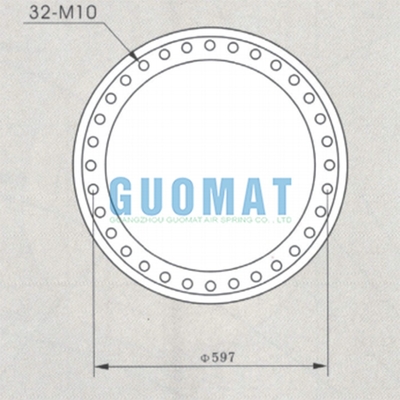

Die Schraube/Nüsse: 32 StückXM10

Schraube/Nüsse Höhe: 22 mm

Durchmesser von Gummi-Schlägern: Ø680 mm

Luftfederhöhe: 384 mm

Zentrumsabstand zwischen den Schrauben: Ø597 mm

Jede Standardluftquelle besteht aus 4 Schichten

•Die innere Schicht, die tatsächlich die Luft enthält.

•Die erste Schicht aus Stoffverstärktem Kautschuk

in einem bestimmten Winkel.

•Die zweite Schicht aus Gewebe aus verstärktem Kautschuk, das

wird in einem bestimmten Winkel zur ersten Schicht gelegt.

•Die Abdeckung zum Schutz der Stoffschichten.

Dynamische Eigenschaften bei 15,0 Zoll. (Nur für die Konstruktion eines Isolators mit Luftbedienung erforderlich)
Volumen @ 100 PSIG = 6,984 in3			Natürliche Häufigkeit
Messdruck (PSIG)	Last (Pfund)	Ausrüstungsschwerpunkt	CPM	HZ
40	15,080	2,731	80	1.34
60	23,220	3,602	74	1.23
80	31,160	4,554	72	1.20
100	39,070	5,532	71	1.18

Krafttabelle
Versammlung Höhe (in.)	Volumen @ 100 PSIG (in3)	Gewicht in Pfund
Versammlung Höhe (in.)	Volumen @ 100 PSIG (in3)	@20 PSIG	@40 PSIG	@60 PSIG	@80 PSIG	@100 PSIG
18.0	8,136	5,300	11,230	17,840	24,760	31,660
16.0	7,390	6,830	13,920	21,490	29,220	37,010
14.0	6,560	7,830	15,890	24,130	32,390	40,830
12.0	5,660	8,230	17,080	25,960	34,870	44,060
10.0	4,711	8,950	18,220	27,640	36,450	46,370
8.0	3,717	9,250	19,030	29,160	39,320	49,270
6.0.	2,653	10,100	20,350	31,200	41,890	52,170
