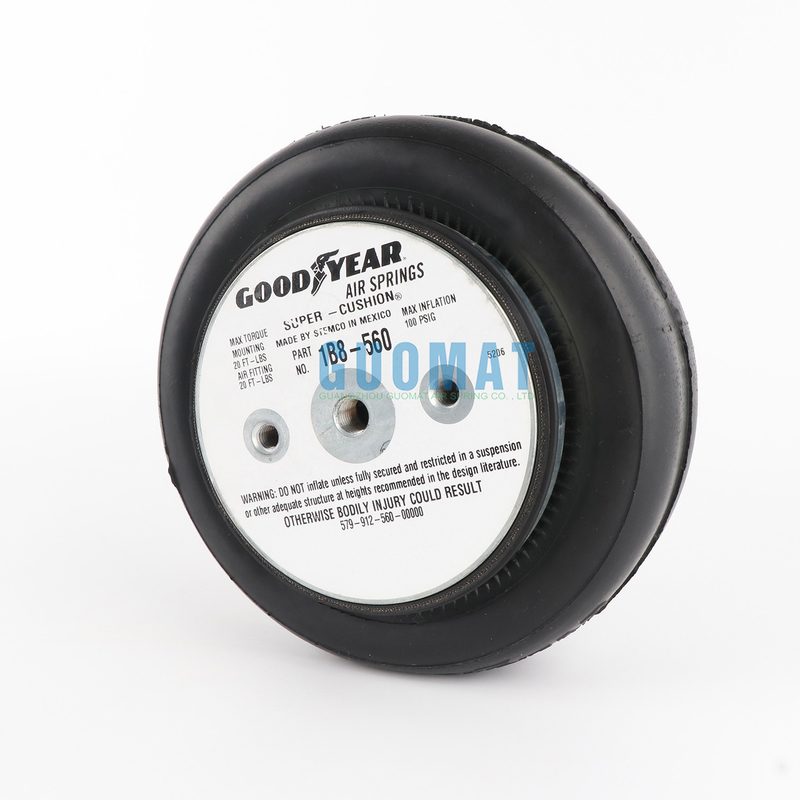

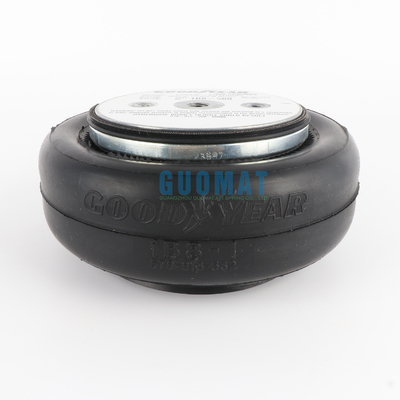

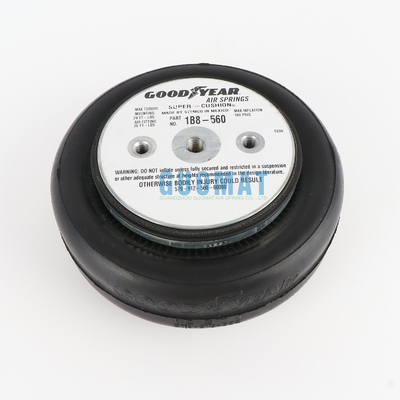

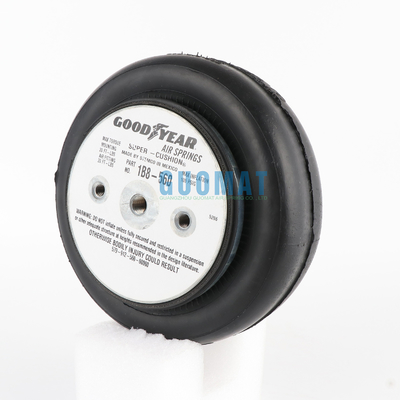

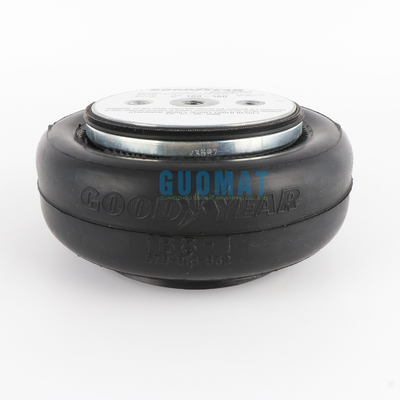

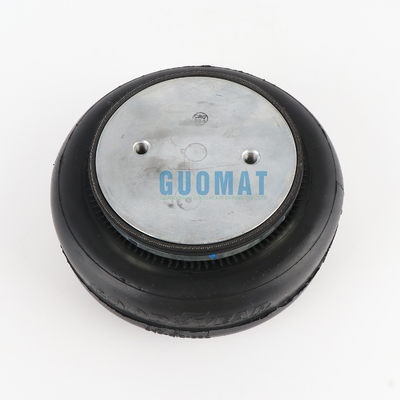

579913532 Goodyear Air Spring 1B8-560 Goodyear Industrie-Airbags Einfachgewickelte Luftschlaggeräte

579913532 Goodyear Air Spring 1B8-560 Goodyear Industrie-Airbags Einfachgewickelte Luftschlaggeräte


Goodyear 1B8-560 Spezifikationen und technische Daten

Nuss/blinde Nuss

Spitzenplatten-Schraubzähne: 2 x 3 / 8-16UNC
Schraubzentrum der oberen Abdeckplatte: 70 mm
Schraubzähne der unteren Abdeckplatte: 2 x 3 / 8-16UNC
Schraubzentrum der unteren Abdeckplatte: 70 mm

Luftöffnung/Luftdurchgang/Luftbefestigung
Luftöffnung/Luftdurchgang: 1 / 4-18NPTF
Schraubzentrum zwischen Luftloch und Mutter: 35 mm

Abdeckungsplatte
Durchmesser der oberen Platte: 135 mm
Durchmesser der Unterdecke: 135 mm

mit einer Breite von nicht mehr als 20 mm
Höchstdurchmesser von Gummibälgen: 240 mm
Natürlicher Durchmesser von Gummibälgen: 225 mm
Arbeitsschlag: mindestens 60 mm bis maximal 180 mm
Höchsthöhe: 180 mm
Mindesthöhe: 50 mm
Schlaghöhe: 120 mm

Stoßfängerblock/Stoßfängerblock
Keine Stoßstange

Gurtschleife/Gurtschleife
Mit Gurtschleife: keine Gurtschleife


Goodyear1B8-560

Goodyear579-91-3-532
Einheitliche Systeme für die Überwachung der Luftverschmutzung

Goodyear1B8-157,

Goodyear1B8-159,

Goodyear1B8-560,

Goodyear1B8-563

Goodyear1B8-562

Goodyear1B8-564

auf Feuerstein umgewandelt Luftfeder Wo1-358-7598; 116B1116B-1
Nachbesserungen auf Feuerstein LuftquellW01-358-7598, W013587598, W01-358-7598,

auf die Contitech FS 120-12 CI 1/4 NPT umgestellt

Luftbefestigung / Luftdruck
(2) 2,75 Abstand zum Mittelpunkt
3 / 8-16UNC, 1/4 "NPT-Lufteinlass
Luftquellen von ITT Enidine Inc.
Einfach geschwungener Luftfeder YI-1B8-560

Höchstgeschwindigkeit: 3,20 Zoll
Natürliche Frequenz des Systems: 2,33 Hz
Höhenbereich: 4 bis 6 1/2 Zoll
Durchmesser von 100 PSI: 9,4 Zoll
Federart: Ein-Begehungs-Bekrümmungsflächenart
Durchmesser der Endplatte: 5 Zoll
Kraft bei 100 PSI maximaler Zug: 1600 lbs
Zentrale Entfernung zwischen den geöffneten Löchern: 2-3 / 4 Zoll
Lastbereich bei 100 psi: 1900 bis 3300 Pfund
Standard für Lufthafenfäden: UNC
Typ der Stoßstange: Nein
Durchmesser des Luftanschlusses: 1/4 Zoll
Typ des Luftanschlussfaden: 1/4 UNC


andere Arten von Goodyear-Luftfedern:
