166 mm hohe Gummi-Luftfeder M10 Doppelgewickelte Luftballon für Drehwellenantriebe

166 mm hohe Gummi-Luftfeder M10 Doppelgewickelte Luftballon für Drehwellenantriebe

Produkteinführung
GUOMAT Nummer: 2H160166P
Garantie: 1 Jahr
Produktbezeichnung: Industrie-Luftquelle
Umwicklungen: 2
Anschlussmethode: Flanschanschluss
Material: Kautschuk und Edelstahl
Probe: Ja
Lieferzeit: 2-8 Werktage
Typ: Gasgefüllt

Technische Daten
Nenndurchmesser: 100 mm
Mindestkompression: 82 mm
Sicherungserweiterung: 190 mm
Volllauf: 108 mm
Der maximale Außendurchmesser (0,7 MPa): 175 mm
Natürliche Höhe: 166 mm
Abdeckungsbreite: 160 mm
Zentrale Entfernung zwischen den Gewindelöchern: 135 mm



Luftfedern für Drehwellenantriebsgeräte
Luftfedern können effektiv in Drehwellenantriebe integriert werden, um die Leistung zu verbessern, Vibrationen zu reduzieren und die Präzision in Rotationsbewegungssystemen zu verbessern.
(1) Vibrationsdämpfung und Stoßdämpfung
Problem: Rotationsantriebsgeräte (z. B. in der Robotik, der Ventilsteuerung oder der industriellen Automatisierung) erleiden häufig Torsionsschwingungen oder plötzliche Laständerungen, die zu mechanischem Verschleiß oder Positionsfehlern führen.
Lösung: Axial oder radial montierte Luftfedern absorbieren Hochfrequenzschwingungen und dämpfen Stoßbelastungen (z. B. plötzliche Haltungen/Umkehrungen).

(2) Drehmomenthilfe und Lastkompensation
Problem: Schwere Drehbelastungen (z. B. große Ventile, Kranschwenkringe) erfordern ein hohes Drehmoment und belastende Aktoren.
Lösung: Vorbelastete Luftfedern in der Drehrichtung kompensieren die statischen Belastungen und reduzieren so den Leistungsaufwand des Aktoren.

(3) Rückschläge beseitigen
Problem: Bei Drehsystemen führen Getriebe oder Verknüpfungen zu Rückschlägen, die die Präzision verringern.
Lösung: Eine Luftfeder übt einen konstanten Radialdruck auf Lager oder Zahnräder aus, wodurch der Kontakt aufrechterhalten und das Spiel minimiert wird.

(4) Kompensation für Fehlausrichtung
Problem: Eine Fehlausrichtung der Welle durch thermische Ausdehnung oder Montagefehler führt zur Bindung.
Lösung: Seitlich kompatible Luftfedern erlauben leichte radiale/axiale Schwimmen bei gleichzeitiger Übertragung des Drehmoments.
Beispiel: Papierwalzen mit luftfederverknüpften Wellen vertragen Wärmedrift, ohne sich zu biegen.

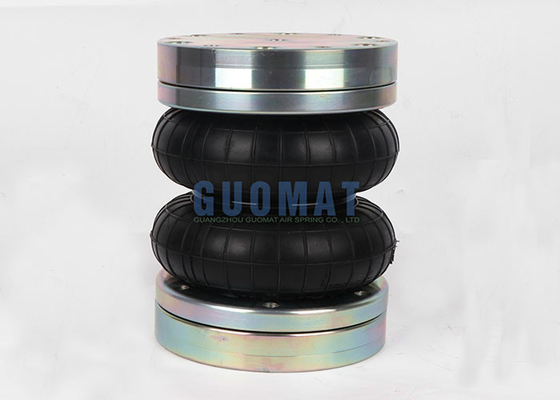

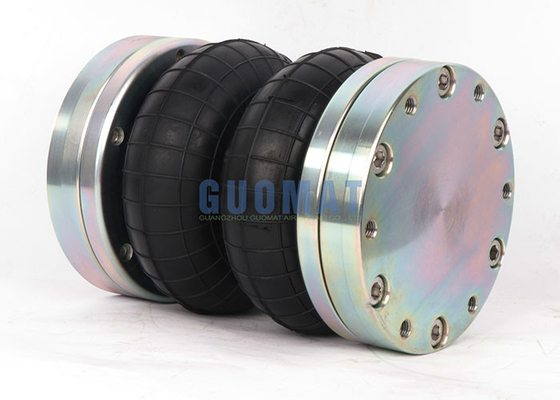

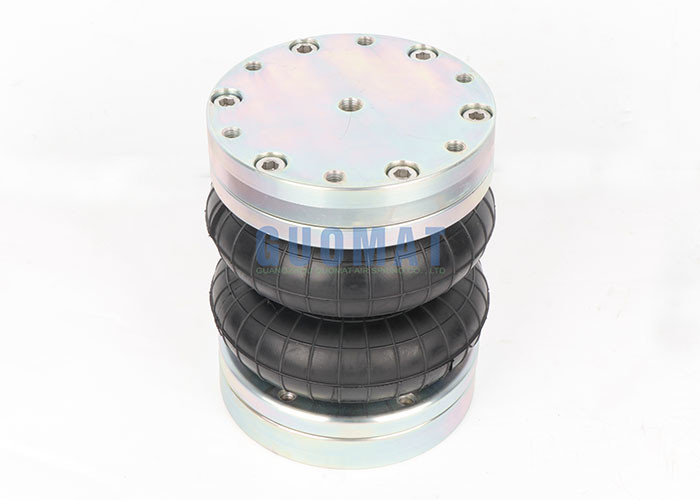

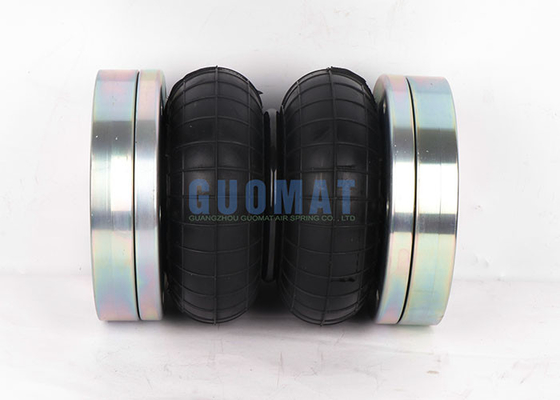

Produktbild
