W01-M58-6136 Firestone Dreifachgewickelte Gummi-Luftfeder-Stil

W01-M58-6136 Firestone Dreifachgewickelte Gummi-Luftfeder-Stil

Quacksack-Detail

GUOMAT Nummer: 3B6136

Die Zahl der "Cross Firestone": W01-M58-6136

Cross Firestone Nummer: W01 M58 6136

Cross Firestone Nummer: W01M586136

Cross Firestone Stil: Stil 33

3B6136 Technische Angaben zu verschlungenen Luftfedern

• Die maximale Höhe beträgt 508 mm.
• Die Mindesthöhe beträgt 114 mm.
• Die Konstruktionshöhe beträgt 375 mm.
• Der Durchmesser der oberen und der unteren Abdeckung beträgt 287 mm
• Der Oberdeckel hat vier M8X1.25 Blindmuttern
• Der Abstand zwischen den Blindmuttern der oberen Abdeckung ist 159 mm
• Die obere Abdeckung hat auch ein Luftloch, die Spezifikation ist 1/4BSP
• Der Mittelstand zwischen den Blindmuttern der oberen Abdeckung und dem Luftloch ist 79mm
• Die untere Abdeckung hat vier M8X1.25 Blindmuttern
• Der Mittelstand zwischen den Blindmuttern der unteren Abdeckung ist 159mm
• Bei 7 Bar Luftdruck beträgt der maximale Außendurchmesser 386 mm

Krafttabelle

Spezifische Anwendungen von Gummi-Luftfedern in Spannvorrichtungen

(1) Schwimmende Unterstützung von Spannwalzen
Funktion:Die Gummi-Luftfeder unterstützt die Spannungswalze (z. B. eine schwimmende Walze oder eine Tanzwalze) und übt eine Umkehrkraft durch Luftdruckregulierung an, um die Spannung des Webs auszugleichen.

Dynamische Reaktion: Bei Schwankungen der Spannungsgeschwindigkeit oder der Spannung des Webs passt die Luftfeder den Luftdruck schnell an, um die Position der Walze stabil zu halten und plötzliche Spannungsänderungen zu vermeiden.

(2) System zur Regelung der Spannung in geschlossener Schleife
Rückkopplung des Sensors: In Kombination mit einem Spannungs- oder Positionssensor wird die Spannung des Webs in Echtzeit überwacht.und der Luftdruck der Luftfeder wird durch die SPS gesteuert, um eine geschlossene Regulierung zu erreichen.

Mehrstufige Steuerung: Luftfedern werden unabhängig voneinander bei der Entwicklung, der Zwischenziehung, der Wicklung und anderen Arbeitsplätzen verwendet, um den unterschiedlichen Spannungsanforderungen gerecht zu werden.

(3) Vibrations- und Schlagabsorption
Stoßabsorption: Wenn das Netz mit hoher Geschwindigkeit läuft, kann es zu Seitenvibrationen oder sofortigem Aufprall kommen.Die Dämpfungseigenschaften der Luftfeder können Vibrationen wirksam unterdrücken und die Ausrüstung schützen.

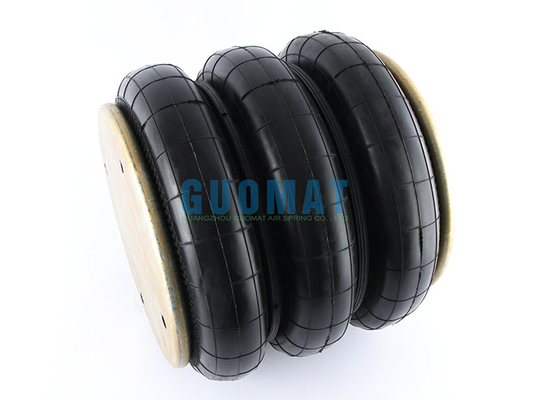

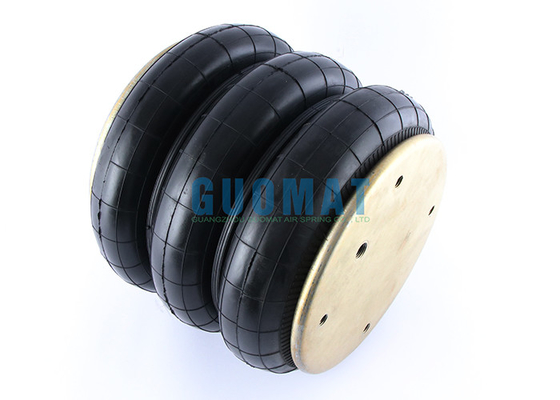

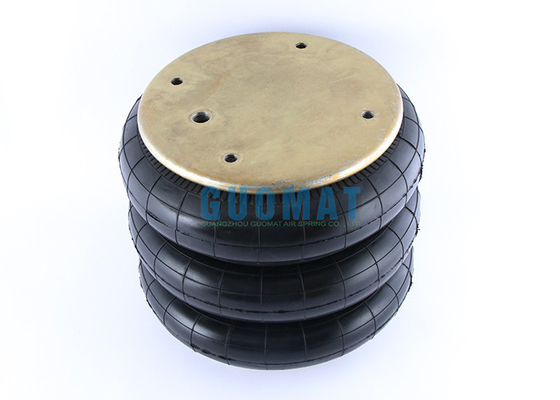

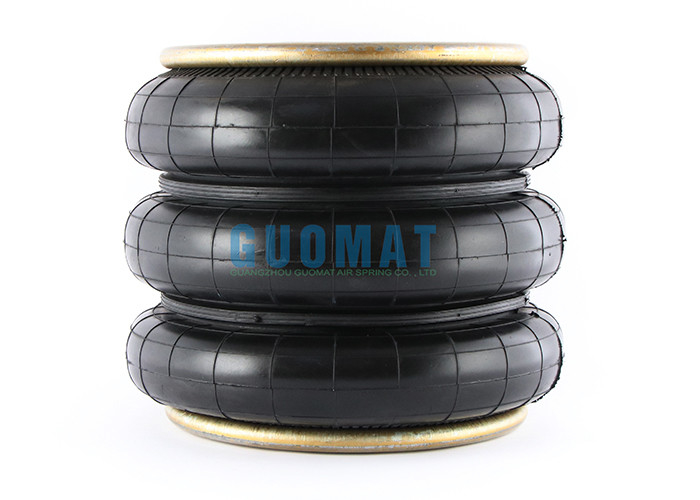

GUOMAT Produktbild
