4 1/2 "x1 Aluminium-Abdeckung Luftfeder FS 44-5 Contitech Gummi-Luftbetriebssysteme Industrie-Lufttüten

4 1/2 "x1 Aluminium-Abdeckung Luftfeder FS 44-5 Contitech Gummi-Luftbetriebssysteme Industrie-Lufttüten

Beschreibung des Produkts

Hersteller: GUOMAT

Teil Nr.: 1B4.5X1P

Teilnummer von Contitech: FS44-5

Teilnummer von Contitech: FS 44-5

Teilnummer von Contitech: FS44-5 DI

Teilnummer von Contitech: FS 44-5 DI

Teilnummer von Contitech: FS44-5 DI G3/8

Teilnummer von Contitech: FS 44-5 DI G3/8

Teilnummer von Contitech: FS44-5 DI G3/8 M6

Teilnummer von Contitech: FS 44-5 DI G3/8 M6

Firestone-Teilnummer: W01-R58-4050

Firestone-Teilnummer: W01 R58 4050

Firestone-Teilnummer: W01R584050

Technische Daten

Die oberen und unteren Abdeckungen der GUOMAT 1B4.5X1P-Luftfeder haben einen Durchmesser von 110 mm, drei M6-Gewinde, der Mittelstand zwischen den Gewinde ist 93 mm, das Luftloch ist G3/8,in der Mitte der oberen AbdeckungDer maximale Außendurchmesser der Luftfeder beträgt 125 mm, die maximale Höhe 90 mm, die minimale Höhe 50 mm und die komprimierte Höhe 40 mm.

Pneumatische Anwendung

Kraft F (kN)

Wie man eine Luftquelle der richtigen Größe kauft
1Bestimmung der Art der Luftfedern
Luftfedern werden hauptsächlich in folgende Typen unterteilt:
Airbag-Flügel (z. B. Airbags, die allein verwendet werden und für Aufhängungssysteme geeignet sind)
Luftfeder mit Hülle (mit Metallhülle, üblicherweise in Automobilen oder industriellen Stoßdämpfern verwendet)
Membranluftfeder (Flachkonstruktion, für Raumbeschränkungen verwendet)
Auswahlvorschlag: Wählen Sie den geeigneten Typ je nach Standort und Zweck der Installation.

2. Schlüsselgrößenparameter
Vor dem Kauf müssen folgende Abmessungen gemessen oder bestätigt werden (in der Regel in Millimetern oder Zoll):

(1) Größe der Anlage
Innerer Durchmesser (ID): Der Durchmesser des Löchers des Airbag-Montageschraubers oder -halters.

Außendurchmesser (OD): Der maximale Durchmesser des Airbags nach Aufblasen, um sicherzustellen, dass er die umliegenden Komponenten nicht beeinträchtigt.

Höhe (freie und Arbeitshöhe):

Freihöhe: Die natürliche Höhe, wenn sie nicht aufgeblasen ist.

Betriebshöhe: Die Höhe des normalen Gebrauchs nach dem Aufblasen (beeinflusst den Schlag und die Tragfähigkeit).

(2) Schlaganfall
Der Grenzbereich der Druck-/Erweiterung des Airbags muss den Bewegungsanforderungen bei tatsächlichen Anwendungen entsprechen.

(3) Ladekapazität
Wählen Sie den geeigneten Lastbereich entsprechend dem Gewicht der Ausrüstung aus (z. B. wenn ein einzelner Airbag 200 kg tragen muss, wählen Sie ein Modell mit einer Nennlast von ≥ 200 kg aus).

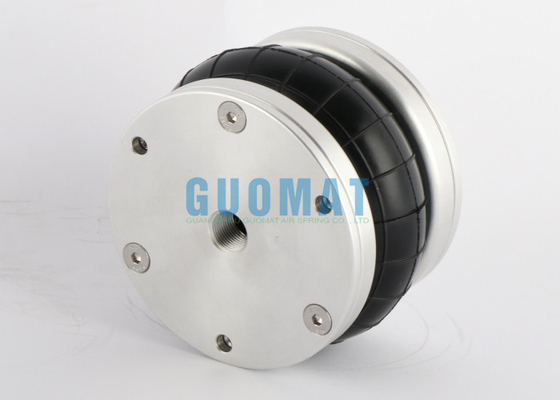

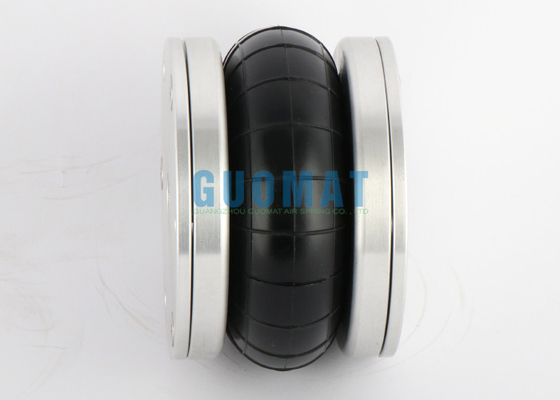

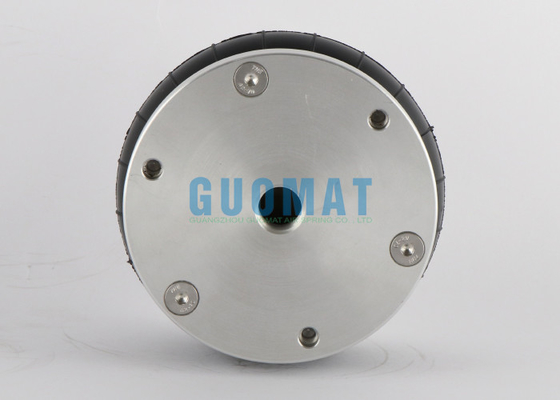

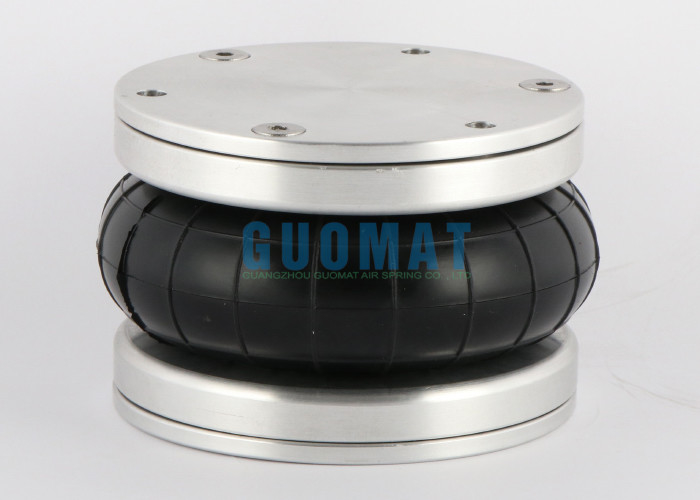

Das wahre Bild von GUOMAT 1B4.5X1P Single Air Spring
