Gewerbliche Luftquellen 3B12017SC Luftfederung Gummi-Bell für Pickups

Gewerbliche Luftquellen 3B12017SC Luftfederung Gummi-Bell für Pickups

Einzelheiten zum Produkt

GUOMAT 3B12017SC Luftquelltechnische Daten

Der oberste Deckendurchmesser: 157 mm
Luftloch: G1/2
Zentrale Entfernung zwischen den Gewindelöchern: 137,5 mm
Zentrale Entfernung zwischen den Befestigungslöchern: 70 mm
Höchster Außendurchmesser: 177,01 mm
Innerer Durchmesser: 88,6 mm
Konstruktionshöhe: 250 mmX2=500 mm

Wie man Luftquellen für Industrieanlagen anpassen kann
Die Anpassung industrieller Luftfedern erfordert eine umfassende Berücksichtigung von Anwendungsszenarien, Lastanforderungen, Umweltbedingungen und Installationsbeschränkungen.Im Folgenden finden Sie detaillierte Anpassungsschritte und Vorsichtsmaßnahmen:

1. Die erforderlichen Parameter klären
Belastungsvoraussetzungen: Festlegen der maximalen und minimalen Betriebsbelastungen (z. B. statische Belastungen, dynamische Aufprallbelastungen).

Schlagbereich: Erforderliche Verdichtungs- und Verlängerungsschläge (z. B. ±50 mm).

Abmessungsbeschränkungen: Installationsfläche (Durchmesser, Höhe, Anschlussmethode wie Gewinde oder Flansche).

Arbeitsdruck: Normalerweise 0,3 bis 1,0 MPa, der der Luftquelle entsprechen muss.

Umweltbedingungen: Temperaturbereich (-30 °C bis +80 °C), Korrosionsfähigkeit (Salzwasser, Chemikalien), Staub oder Vibrationen usw.

2. Wählen Sie die Art und Struktur
Zwerchfläche gegen Kolben:

Zwerchfläche: geeignet für Kurzschlag- und Hochfrequenzvibrationsisolation (z. B. Präzisionsgeräte).

Kolben: Langer Schlag, hohe Belastung (z. B. Stanzwerkzeugmaschinen).

Zusätzliche Funktionen: Ob eingebaute Sensoren (Druck, Verlagerung), automatische Nivellierung oder Dämpfungssteuerung erforderlich sind.

3. Material-Anpassung
Material des Airbags:

Standard: Mehrschichtgummi + Kabel (NBR- oder Chlorproprengummi).

Spezielle Umgebung: Silikonkautschuk zur Hochtemperaturbeständigkeit, Fluorkautschuk zur Ölbeständigkeit, EPDM für korrosive Umgebungen.

Enddeckung und Kolben: Aluminiumlegierung (Leichtbau), rostfreier Stahl (Korrosionsbeständigkeit) oder verzinkter Stahl (wirtschaftlich).

4. Leistungsoptimierung
Anpassung der Steifigkeit: durch die Form des Airbags (z. B. hyperbolischer Bogen) oder durch eine zusätzliche Anpassung der Luftkammer.

Dämpfungsdesign: Hinzufügen von Gaslöchern oder externen Dämpfern zur Steuerung der Schwingungsdämpfung.

Frequenzantwort: Optimierung der Airbagsteifigkeit für Hochfrequenzvibrationen (z. B. Ventilatoren).

Vorteile der GUOMAT Luftfeder

Gummibetriebe bieten im Vergleich zu herkömmlichen Produkten (starre Betriebe, Federn...) zahlreiche Vorteile wie

• Flexibilität (keine Winkel- oder Ausrichtungsprobleme)
• Kompaktheit
• Leistungs-Preis-Verhältnis
• Keine Wartung oder Schmierung erforderlich
• Haltbarkeit
• Zuverlässig
• Beständigkeit gegen aggressive oder heiße Bedingungen

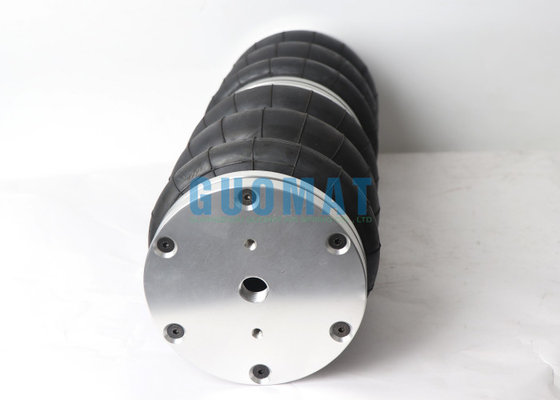

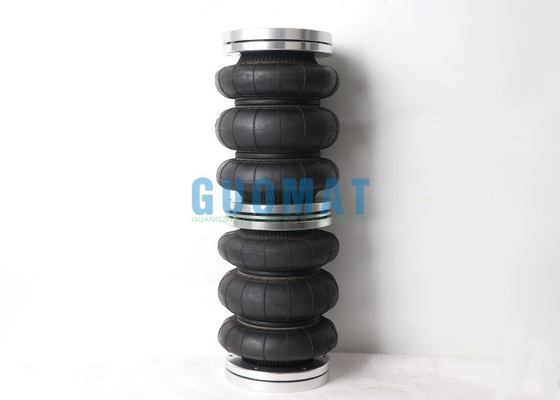

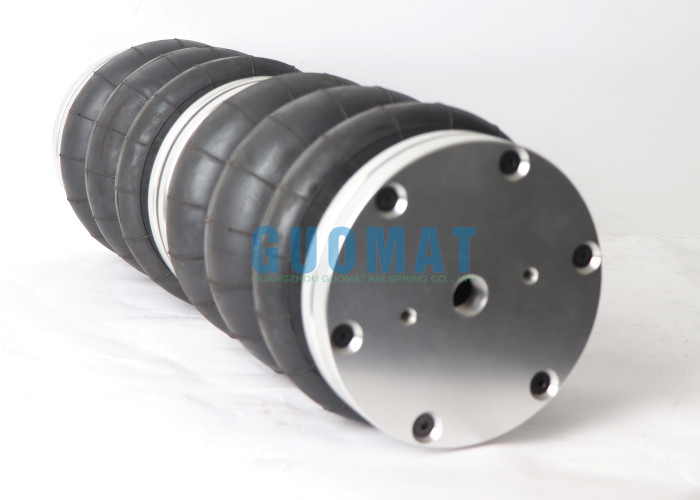

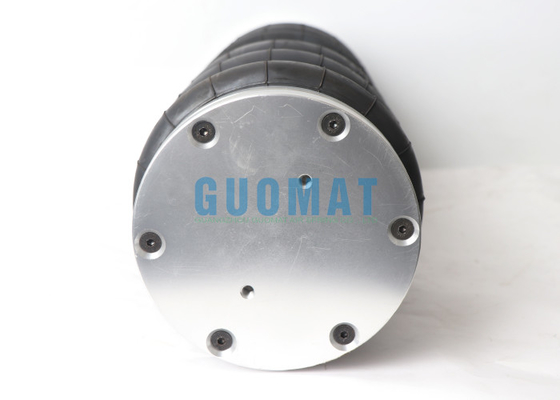

Produktbilder
