Contitech Gummi-Luftfeder FD 40-10 Doppelgewickeltes Industrie-Luftsack-Suspension-Set
Beschreibung des Produkts
| Artikel 1 |
Wert |
| Teil Nr. |
2B4060 |
| Typ |
Luftfedern aus Gummi |
| Gewährleistung |
12 Monate |
| Farbe |
Schwarz |
| Herkunftsort |
Guangzhou, China |
| Zertifizierung |
ISO/TS16949:2009 |
| Material |
Kautschuk+Stahl |
| Verpackung |
Neutrale Verpackung |
| MOQ |
1 Stück |
| Qualität |
Hochwertig |
| Anwendung |
Maschinensysteme für die Industrie |
Kreuzbezugsnummer
Teilnummer von Contitech: FD40-10
Teilnummer von Contitech: FD 40-10
Teilnummer von Contitech: FD40-10 CI
Teilnummer von Contitech: FD 40-10 CI
Teilnummer von Contitech: FD40-10 CI G1/8
Teilnummer von Contitech: FD 40-10 CI G1/8
Teilnummer von Contitech: FD40-10 CI G1/8 M8
Teilnummer von Contitech: FD 40-10 CI G1/8 M8
GUOMAT 2B4060 Technische Daten für doppelt geschwungene Luftfedern
❶Abdeckungsplatte
Durchmesser der oberen Abdeckplatte: 90 mm
Durchmesser der Unterdeckplatte: 90 mm
❷Gasöffnung / Lufteinlass / Luftaufnahme
Gasöffnung / Lufteinlass: G1/8
❸Nuss / Blindnuss
Oberste Abdeckungsplatte Schraube (Nuss) Zahn: 1 Stück M8X1.25
Zentrumsabstand zwischen Schraube und Luftloch: 20 mm
Unteren Abdeckungsplatte Schraube (Nuss) Zahn: 2 Stück M8X1.25
Schraubzentrum Abstand der Unterdeckplatte: 20 mm
❹Gummibellchen
Der Durchmesser von den Gummibälgen beträgt 145 mm.
Kautschuk-Schläger natürlicher Durchmesser: 125 mm
Der Arbeitsschlag: MAX 170 mm bis MIN 70 mm
Höchsthöhe: 170 mm
Mindesthöhe: 70 mmx
Konstruktionshöhe: 145 mm
Kompressionshöhe: 100 mm
❺Stützblock / Pufferblock
Ohne Stoßfänger
❻Gürtelring / Gürtelring
Ohne Gürtelhoop
Pneumatische Anwendung
Kraft F (kN)
| Druck P |
- Die Bar. |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.V (I) |
| Höhe H (mm) |
160 |
1.12 |
1.55 |
2 |
2.4 |
2.8 |
3.2 |
1.2 |
| 140 |
1.6 |
2.17 |
2.8 |
3.3 |
3.9 |
4.5 |
1.1 |
| 120 |
2 |
2.65 |
3.4 |
4.1 |
4.8 |
5.5 |
0.9 |
| 100 |
2.3 |
3.1 |
4 |
4.8 |
5.6 |
6.4 |
0.7 |
| 80 |
2.6 |
3.5 |
4.47 |
5.4 |
6.26 |
7.1 |
0.6 |
Häufig gestellte Fragen
1Wie lange ist die Garantiezeit der Produkte Ihres Unternehmens?
Für Ausfuhrprodukte beträgt die Garantiezeit 12 Monate ab dem Versanddatum.
2Ich kann das Produkt, das ich will, nicht auf Ihrer Website finden. Können Sie mir das Produkt zur Verfügung stellen, das ich brauche?
Natürlich müssen Sie das Modell oder die Daten des Produkts zur Verfügung stellen
3Kann ich eine Musterbestellung aufgeben?
Willkommen, um eine Musterbestellung zu platzieren. Wir versenden es für Sie durch internationale Express wie FedEx, DHL, UPS, etc. Es dauert normalerweise 3-7 Werktage, um anzukommen.Aber wir berechnen alle Kosten für die ProbeWir erstatten die Probegebühr nach Erhalt der Bestellung des Kunden.

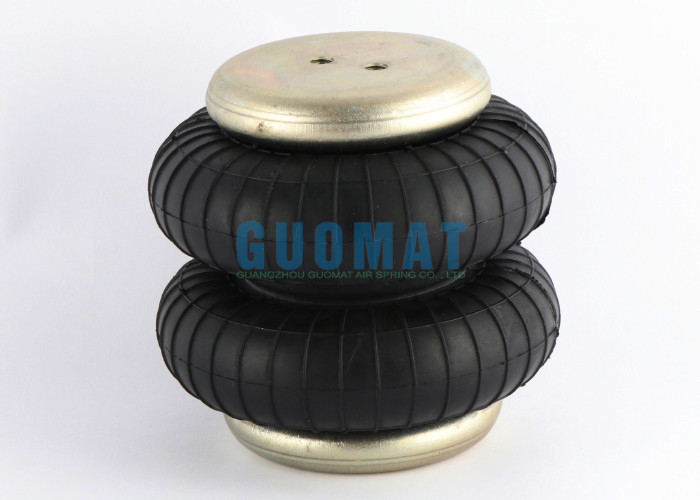

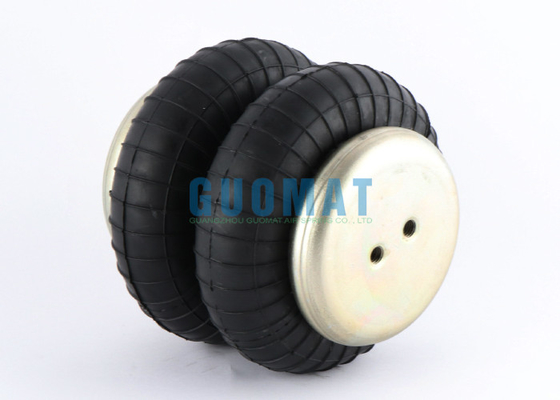

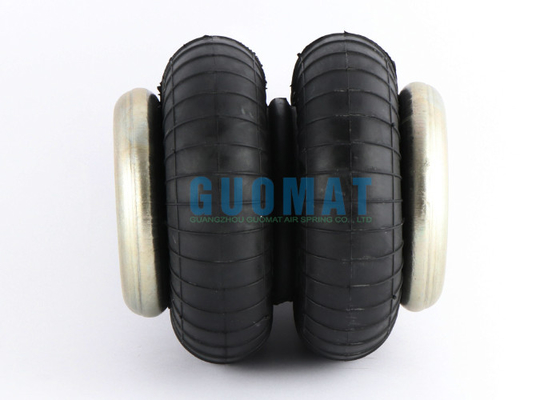

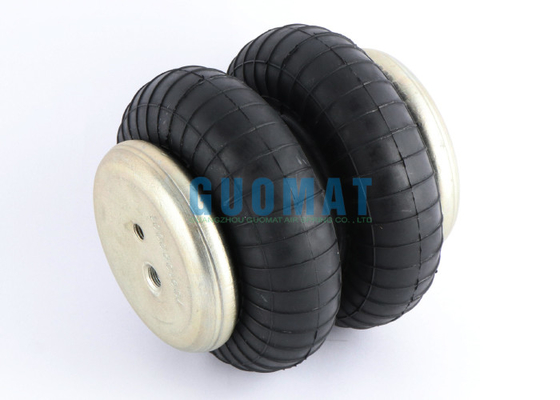

Das wahre Bild
