FT 614-36 DS Contitech Luftfederbalg 14"1/2x3 Dunlop Gummi-Balg Luftfedern

FT 614-36 DS Contitech Luftaufhängung Feder 14"1/2x3 Dunlop Gummi Schläger Airbags


Beschreibung des Produkts

Marke: GUOMAT

Modellnummer: 2B14.5X3T

Kann das folgende Modell ersetzen

Teilnummer von ContiTech: FT614-36

Teilnummer von ContiTech: FT 614-36

Teilnummer von ContiTech: FT614-36 DS

Teilnummer von ContiTech: FT 614-36 DS

Teilnummer von ContiTech: FT614-36 DS G1/2

Teilnummer: FT 614-36 DS G1/2

Teilnummer von ContiTech: FT614-36 DS G1/2 M10

Teilnummer von ContiTech: FT 614-36 DS G1/2 M10

Firestone-Teilnummer: W01-R58-4065

Firestone-Teilnummer: W01 R58 4065

Firestone-Teilnummer: W01R584065

Dunlop-Teilnummer: 14.5X1 / 14 1/2 X1

Dunlop Teilnummer: SP1558 / SP 1558

Norgren Teilnummer: M/31143 / M 31143 / M31143

2B14.5X3T GUOMAT Luftfedern Technische Daten

Höchster Außendurchmesser: 400 mm
Höchsthöhe: 480 mm
Mindesthöhe: 100 mm
Schlag: 380 mm

Luftbefestigung: G1/2
Durchmesser der Abdeckung: 310 mm
Schleiflöcher für die Oberdeckung: 4XM10
Zentrale Entfernung zwischen den Gewindelöchern für die Oberdeckung: 282,5 mm
Schleiflöcher für die Unterdeckung: 4XM10
Zentrale Entfernung zwischen den Gewindelöchern für die Unterdeckung: 282,5 mm

Kraft F (kN)

Eine Flanschluftfeder ist eine Schwingungsdämpfungskomponente, die Druckluft zur elastischen Unterstützung verwendet.und andere Bereiche, die durch einstellbaren Luftdruck eine stabile Stoßdämpfung und Vibrationsisolierung bietet.

Strukturentwurf

Besteht aus einem Gummi-Airbag (verstärkt mit mehreren Kabelschichten), oberen und unteren Flanschen (Metall oder Verbundwerkstoff) und luftdichten Komponenten.Die Flanschverbindung erleichtert die einfache Montage und Befestigung.

Die Druckluft im Inneren dient als elastisches Medium mit einstellbarem Druck, um die Steifheit und die Tragfähigkeit zu ändern.

Leistungsvorteile

Hochpräzise Dämpfung: Die verstellbare Steifigkeit der Luftfedern isoliert hoffrequente Vibrationen (z. B. mechanische Vibrationen von Prüfsieten) und schützt sensible Geräte.

Belastungsanpassungsfähigkeit: Die Luftdruckanpassung ermöglicht eine Anpassung an unterschiedliche Belastungen, wobei das Ausrüstungsniveau beibehalten wird (z. B. automatische Höhenkompensation bei wechselnden Belastungen).

Lange Lebensdauer und Korrosionsbeständigkeit: Das Gummimaterial und das versiegelte Design eignen sich für raue Industrieumgebungen mit Staub, Öl und Verunreinigungen.

Flexibilität bei der Anpassung

Einige Modelle verfügen über externe Luftpumpen oder Druckstabilisierungssysteme zur Echtzeitdruckregelung zur Anpassung an dynamische Betriebsbedingungen (z. B. unterschiedliche Schwingungsfrequenzen).

Typische Anwendungen in Versuchssieben
Dämpfungsanforderungen: Prüfsiete erzeugen während des Partikelscreenings hochfrequente Vibrationen.

Isolieren Sie Vibrationen, damit sie sich nicht auf den Rahmen übertragen, wodurch die Präzision des Screening verbessert wird.

Verringerung der mechanischen Müdigkeit und Verlängerung der Lebensdauer von Motoren und Siebmaschen.

Installationsbeispiel: Typischerweise zwischen dem Sieb und der Stützstruktur montiert, durch Flanschschrauben befestigt, um ein flexibles Stützsystem zu bilden.

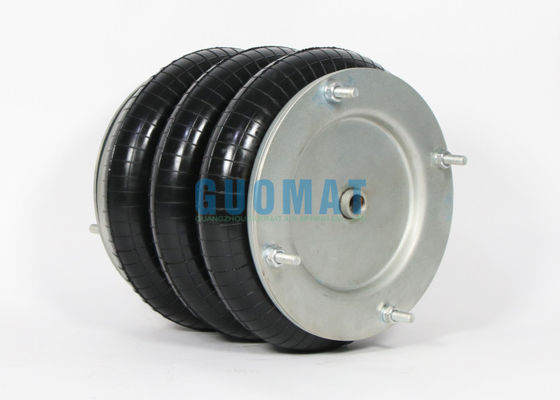

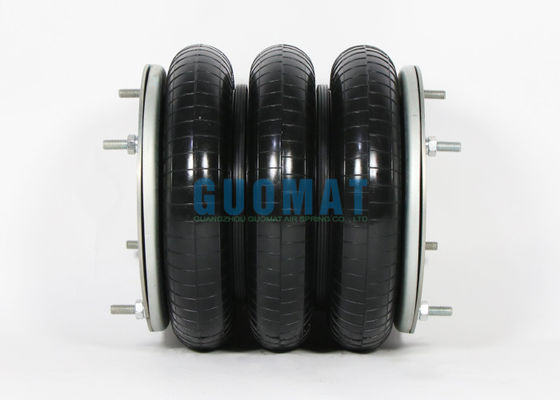

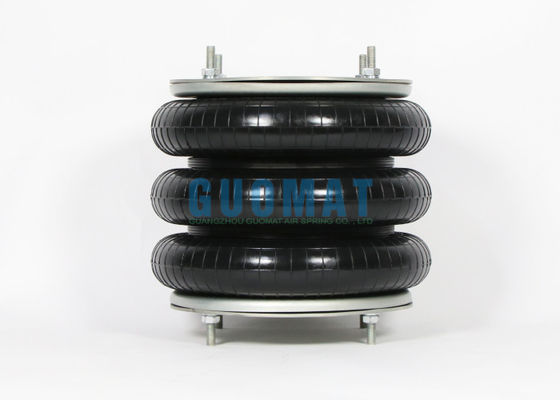

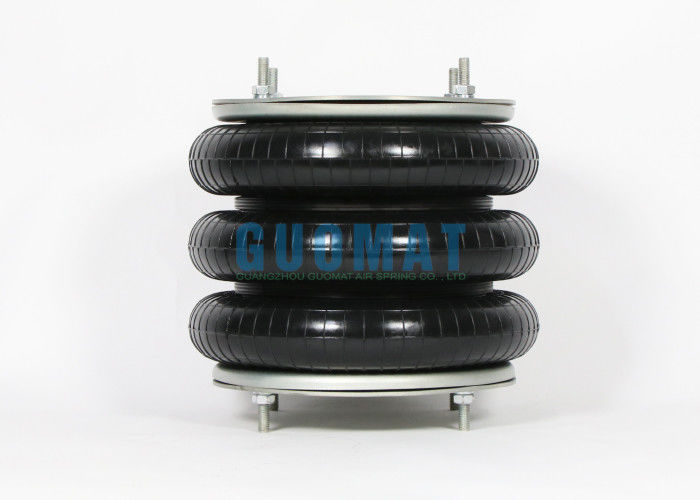

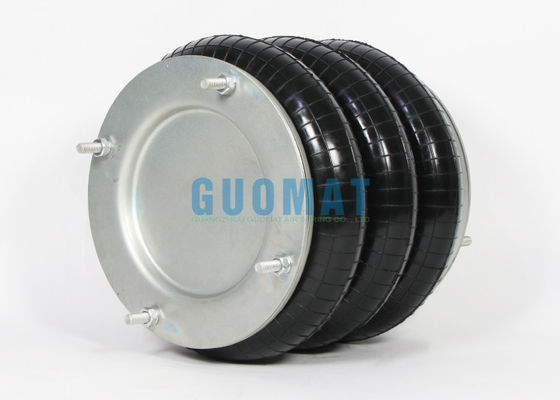

Produktbild
