FD 614-26 Contitech Flansch Luftfeder 14"1/2x2 Gummi Luftbalg für Kartonherstellungsmaschine

FD 614-26 Contitech Flansch-Luftfeder 14"1/2x2 Gummi-Luftbalg für Kartonherstellungsmaschine

Produktinformationen

Marke: GUOMAT

Artikelname: GUOMAT Doppelwellen-Luftfeder

Modell-Nr.: 14.5X2

Garantie: 1 Jahr

Material: Gummi + Aluminium

Firestone: W01R584064

Contitech: FD 614-26 DS

Norgren: M/31142

Dunlop: SP1556

MOQ: 6 Stück

Verpackung: Kartonverpackung

OEM-Nummern

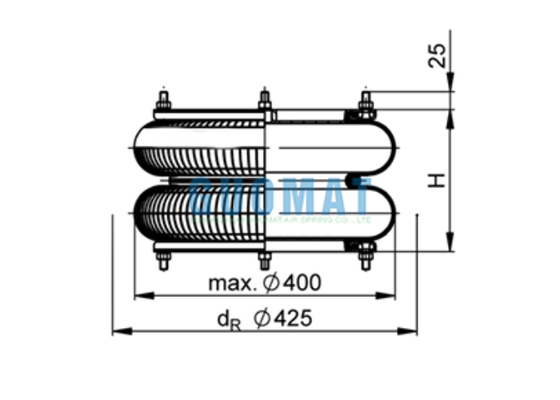

Technische Daten

Konstruktionshöhe: 250 mm
Maximale Höhe: 340 mm
Minimale Höhe: 75 mm
Deckeldurchmesser: 310 mm
Schraubgewinde: M10
Mittenabstand zwischen den Schraubgewinden: 282,5 mm
Maximaler Außendurchmesser: 400 mm

Flansch-Luftfedern werden in Kartonherstellungsmaschinen verwendet

1. Hauptanwendungsszenarien

(1) Stanzwerk
Funktion: Beim Stanzen von Kartons entstehen starke Stöße und Vibrationen.

Anwendung: Flansch-Luftfedern werden unter dem Stanzwerkzeug als Dämpfungselement installiert, um Stoßkräfte zu absorbieren, Geräte-Vibrationen zu reduzieren und Präzisionswerkzeuge und Lager zu schützen.

Vorteile: Im Vergleich zu Metallfedern ist die Dämpfung von Luftfedern einstellbar und kann die Stanzanforderungen von Kartons unterschiedlicher Dicke erfüllen.

(2) Zuführ- und Fördersystem
Funktion: Beim Hochgeschwindigkeits-Papiereinzug ist es notwendig, den Karton reibungslos zu transportieren, um ein Verklemmen oder Fehlausrichtung zu vermeiden.

Anwendung: Flansch-Luftfedern werden zur Unterstützung von Förderbändern oder Rollenhaltern verwendet, die Höhe durch Luftdruck angepasst, mechanische Toleranzen ausgeglichen und ein reibungsloser Transport des Kartons gewährleistet.

Vorteile: Schnelle dynamische Reaktion und Reduzierung der Kartonabweichung durch Vibrationen.

(3) Falt- und Klebeeinheit
Funktion: Der Faltmechanismus muss den Druck präzise steuern, um ein Zerdrücken des Kartons zu vermeiden.

Anwendung: Luftfedern bieten eine kontrollierbare Stützkraft, gleichen den Druck des Faltarms aus und passen sich an unterschiedliche Kartondicken an (z. B. Wellpappe oder Karton).

Vorteile: Einstellbarer Luftdruck, um eine Überdruckbeschädigung der Materialien zu vermeiden.

(4) Stapler
Funktion: Fertige Kartons müssen beim Stapeln langsam abgesenkt und stoßfest sein.

Anwendung: Flansch-Luftfedern werden unter der Stapelplattform installiert, um die Auswirkungen fallender Kartons zu absorbieren, Geräusche und strukturelle Ermüdung zu reduzieren.

Vorteile: Verlängerung der Lebensdauer der Geräte und Reduzierung der Wartungskosten.

2. Vorteile von Flansch-Luftfedern
Präzise Höhenkontrolle: Durch Luftdruckanpassung kann sie sich an unterschiedliche Kartondicken oder Prozessanforderungen anpassen.

Stoßdämpfung und Geräuschreduzierung: Reduzieren Sie Vibrationen während des Hochgeschwindigkeitsbetriebs und verbessern Sie die Geräte-Stabilität (besonders wichtig für hochpräzise Stanzmaschinen).

Lange Lebensdauer: Keine Metallermüdungsprobleme, Verschleiß- und Korrosionsbeständigkeit, geeignet für feuchte oder staubige Umgebungen in Kartonfabriken.

Einfache Wartung: Modularer Aufbau, einfacher Austausch und reduzierte Ausfallzeiten.

3. Empfehlungen zur Auswahl
Lastanforderungen: Wählen Sie die Federbelastbarkeit entsprechend der statischen/dynamischen Last des Stützteils (Kartongewicht + mechanische Trägheitskraft müssen berücksichtigt werden).

Einbauraum: Das Flanschdesign ist für kompakte Räume geeignet, und der Lochabstand und der Hub müssen bestätigt werden, um zur Gerätekonstruktion zu passen.

Umweltverträglichkeit: Wenn die Umgebung staubig ist, wird empfohlen, ein Staubschutzmodell (z. B. Gummibalg-Schutz) zu wählen.

4. Typische Fälle
Wellpappenproduktionslinie: Verwenden Sie Luftfedern in Stanzmaschinen und Staplern, um die Auswirkungen von Vibrationen auf die Druckregistergenauigkeit zu reduzieren.

Stanzmaschine: Verwenden Sie Flansch-Luftfedern, um die Werkzeugplattform zu unterstützen und die Schnittkonsistenz zu verbessern.

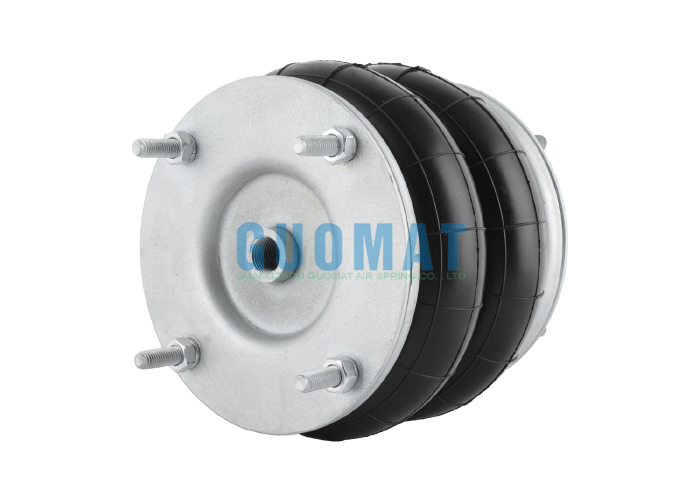

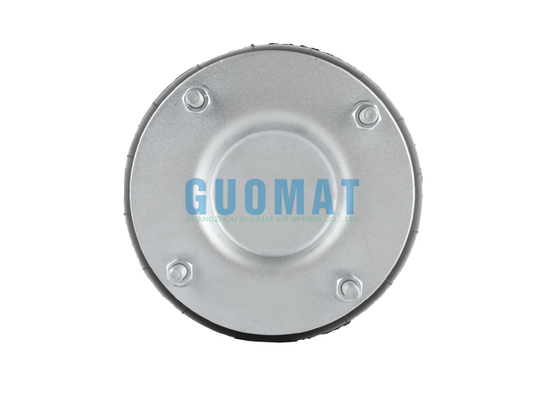

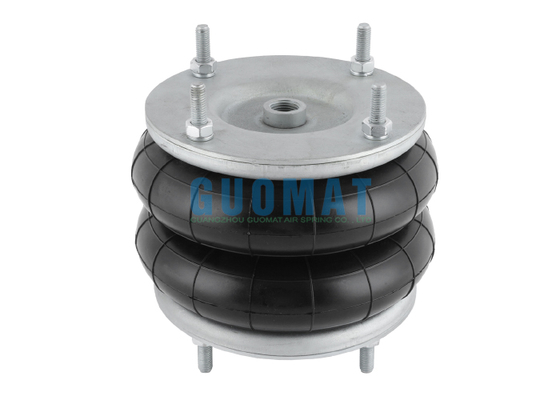

Bild für 14.5X2 Flansch-Luftfeder
