10X3'' Dreifachwickelte Lufttüten FT210-32 DS Contitech Flansch Gummi-Luftantrieb
Beschreibung des Produkts
Marke: GUOMAT
Modellnummer: 3B10X3T
Schlagzeilen Nr.: 10'x3
Kreuzbezugsnummer:
Teilnummer von ContiTech: FT210-32
Teilnummer von ContiTech: FT 210-32
Teilnummer von ContiTech: FT210-32 DS
Teilnummer von ContiTech: FT 210-32 DS
Teilnummer von ContiTech: FT210-32 DS G1/2
Teilnummer von ContiTech: FT 210-32 DSG1/2
Teilnummer von ContiTech: FT210-32 DS G1/2 M8
Teilnummer von ContiTech: FT 210-32 DS G1/2 M8
Firestone-Teilnummer: W01R584059
Firestone-Teilnummer: W01 R58 4059
Firestone-Teilnummer: W01-R58-4059
Firestone-Teilnummer: WO1R584059
Firestone-Teilnummer: WO1 R58 4059
Firestone-Teilnummer: WO1-R58-4059
Dunlop-Teilnummer: SP1539
Norgren Teilnummer: M/31103
Norgren Teilnummer:M 31103
Norgren Teilnummer:M31103
10'x3 Luftbellow Technische Daten
Konstruktionshöhe: 322 mm
Wirkungsdurchmesser: 200 mm
Druckhöhe: 118 mm
Höchsthöhe: 400 mm
Vollstrecken: 282 mm
Der Gummiball max. Außendurchmesser: 270 mm
Abdeckungsplatte: 210 mm
Gasloch: G1/2
Schraube/Stud: M10
Arbeitsmedium: Wasser, Luft
Arbeitsdruck: ≤ 0,7 MPa
Durchbruchdruck: ≥ 1,6 MPa
Ausdauerzyklus: ≥106
Temperatur: -35°C bis +60°C
Pneumatische Anwendung
Kraft F (kN)
| Druck p |
Bar |
3 |
4 |
5 |
6 |
7 |
8 |
Vol.v (l) |
| Höhe H (mm) |
350 |
5.62 |
7.66 |
9.75 |
11.8 |
14 |
16.3 |
11 |
| 300 |
7.1 |
9.56 |
12 |
14.5 |
17.1 |
19.8 |
9.5 |
| 250 |
8.62 |
11.6 |
14.6 |
17.6 |
20.7 |
24 |
8.2 |
| 200 |
10.3 |
13.8 |
17.3 |
20.8 |
14.4 |
28.3 |
6.6 |
| 150 |
12.1 |
16.1 |
20.1 |
24.2 |
28.3 |
32.6 |
4.7 |

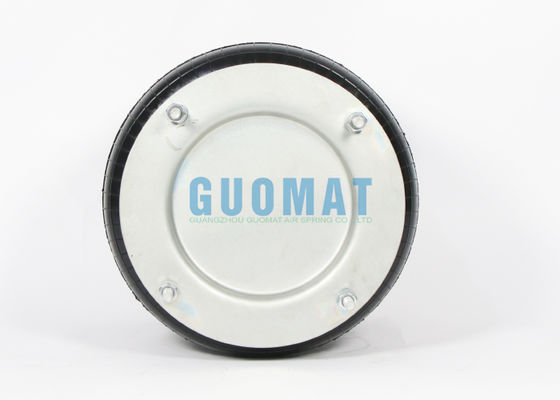

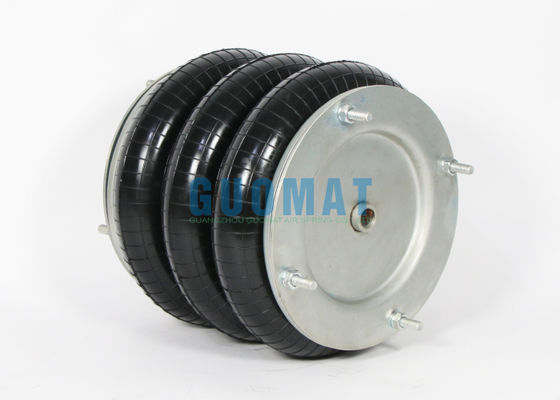

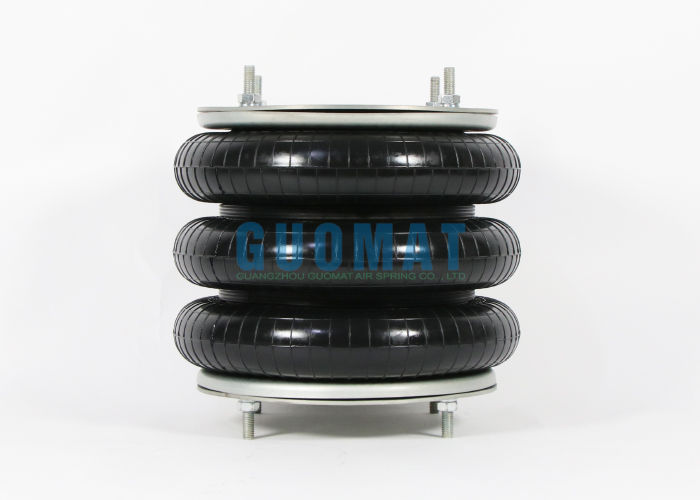

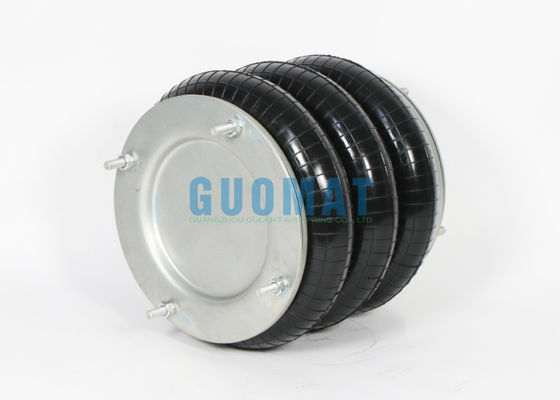

Produktbilder
