Place of Origin: | GuangDong, China |
Markenname: | GUOMAT |
Zertifizierung: | ISO/TS16949:2009 |
Model Number: | 1H150076 |
Minimum Order Quantity: | 6PCS |
---|---|
Preis: | $59.9-69.9/pc |
Packaging Details: | Strong Carton Box Or As Customers Need |
Delivery Time: | 2-8 work days |
Payment Terms: | L/C, T/T, Western Union |
Supply Ability: | 1000pcs/week |
Item Name: | Single Convoluted Air Spring | Sale-After: | 12Months |
---|---|---|---|
Package: | Strong Brown Carton Box | Condition: | 100% Brand-new |
Spring Type: | Gas Type | Flange: | With |
Design Height: | 76mm | Stroke: | 45mm-95mm |

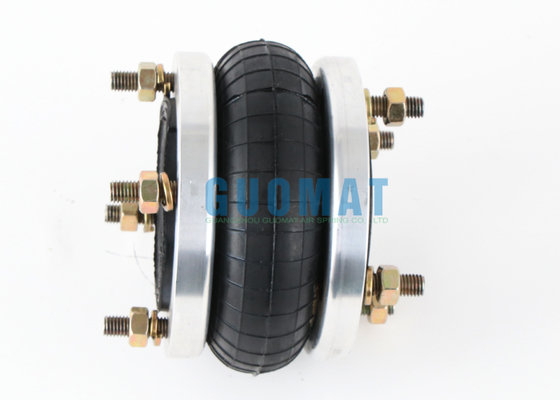

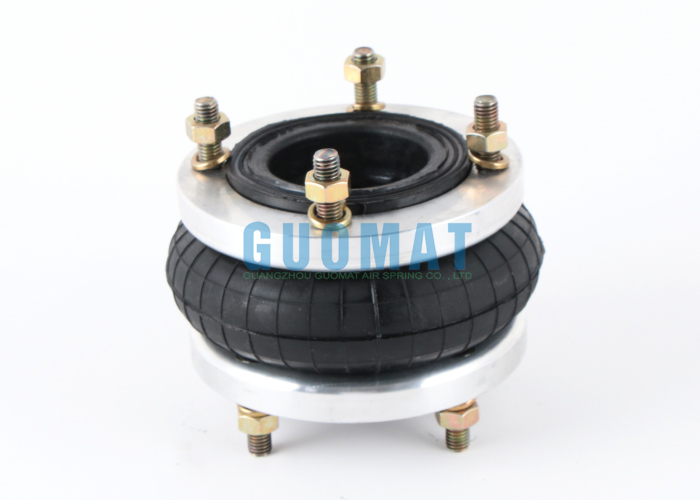

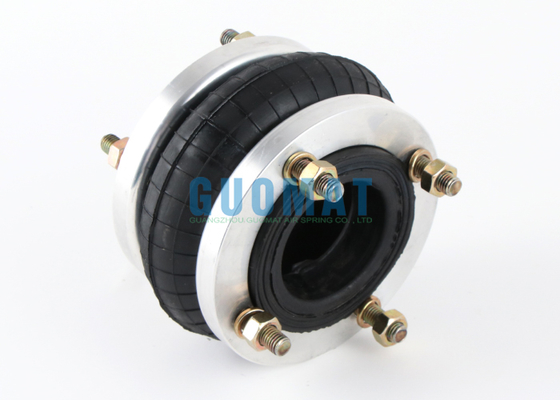

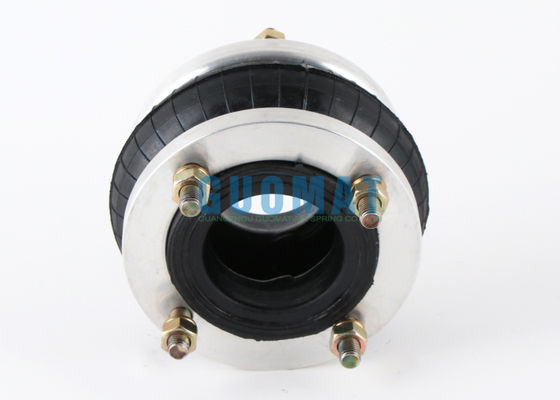

1H150076 Einfachgewickelte Luftfeder 76 mm Gummi-Luftballon mit Flansche
Einzelheiten zum Produkt
Name des Artikels: Einfachgewickelte Luftfeder
Marke: GUOMAT
Modellnummer: 1H150076
Garantie: 1 Jahr
Material: Kautschuk und Stahl
1H150076 Technischer Parameter

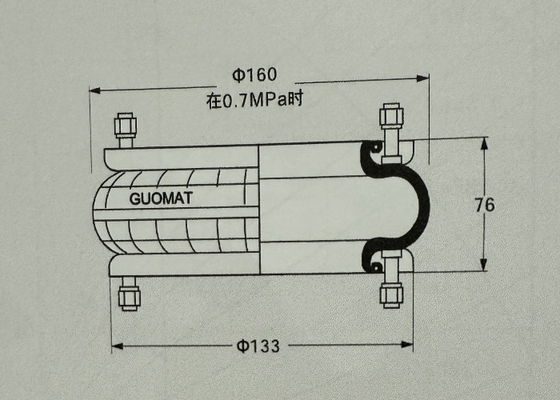

1.Abdeckplattendurchmesser: 133 mm
2.Diameter der Unterdeckplatte: 133 mm

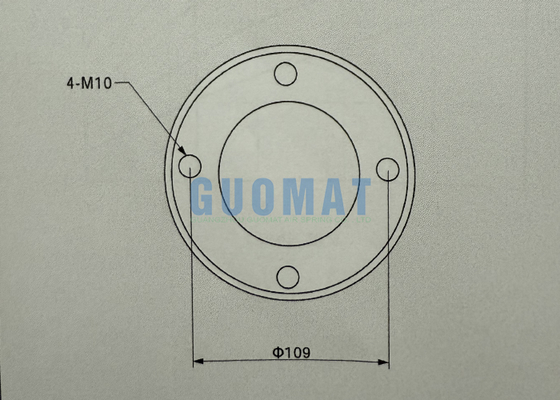

3.Nut ((Schraube) der oberen Abdeckplatte:4pcsxM10
4.Nut ((Schraube) der unteren Abdeckplatte:4pcsxM10
5.Zentrumsabstand zwischen den Nüssen:109 mm
6.Gummibett: MAX Durchmesser: 160 mm
7.Der Arbeitsschlag:MAX 95 mm bis MIN 45 mm
8.Die maximale Höhe: 95 mm
9.Die Mindesthöhe: 45 mm
8.Schlaghöhe: 50 mm
10.Feder Naturhöhe: 76 mm
11.Teilgewicht:1.4 kg
Tragfähigkeit | Inflationsdruck | 0.2Mpa | 0.3Mpa | 0.4Mpa | 0.5Mpa | 0.6Mpa | |
Installationshöhe | |||||||
45 | (mm) | 436 | 579 | 718 | 860 | 1008 | |
55 | (mm) | 299 | 428 | 57 | 700 | 830 | |
65 | (mm) | 226 | 335 | 451 | 565 | 670 | |
75 | (mm) | 164 | 258 | 344 | 435 | 526 | |
85 | (mm) | 122 | 190 | 254 | 330 | 399 | |
95 | (mm) | 58 | 94 | 133 | 174 | 220 | |
Steifheit und Frequenz in der Konstruktionshöhe | Vertikalsteifigkeit | (Kg/cm) | 107 | 150 | 187 | 231 | 265 |
Natürliche Häufigkeit | Hz | 4.05 | 3.82 | 3.69 | 3.65 | 3.55 | |
cpm | 243 | 229 | 221 | 219 | 213 |
Tragfähigkeit | Inflationsdruck | 0.7Mpa | 0.8Mpa | 0.7Mpa | |
Installationshöhe | |||||
45 | (mm) | 1155 | 1301 | 0.37 | |
55 | (mm) | 963 | 1088 | 0.46 | |
65 | (mm) | 782 | 906 | 0.57 | |
75 | (mm) | 621 | 720 | 0.67 | |
85 | (mm) | 475 | 544 | 0.75 | |
95 | (mm) | 263 | 308 | 0.87 | |
Steifheit und Frequenz in der Konstruktionshöhe | Vertikalsteifigkeit | (Kg/cm) | 303 | 319 | |
Natürliche Häufigkeit | Hz | 3.50 | 3.33 | ||
cpm | 210 | 199 |
Vorteile von Luftfederschlagdämpfern
1Ausgezeichnete Stoßdämpfung
GUOMAT Luftfederstoßdämpfer verfügen über die höchste Schwingungsdämmungskapazität unter allen Arten von Schwingungsstoßdämpfern.Wenn eine zusätzliche Luftspeicherkammer installiert ist, kann die natürliche Frequenz des Systems noch niedriger sein.
2Stabiler Stoßdämpfer
Die Besonderheit der GUOMAT-Luftfederstoßdämpfer besteht darin, daß sich die natürliche Frequenz des Systems bei Laständerungen nicht signifikant ändert.in Kombination mit einer präzisen Höhenregelung, ist es besonders geeignet, GUOMAT-Luftfederschlagdämpfer an verschiedenen Montagepunkten von Geräten mit ungleichmäßigen Belastungen zu installieren.
3Präzise Höhenregelung
GUOMAT Luftfeder-Schockdämpfer lassen sich durch Anpassung des inneren Luftdrucks in Höhe genau steuern.
4. Weite Palette von Größen
GUOMAT Luftfederstoßdämpfer verfügen über Schwingungsdämmlast zwischen 0,44 kN und mehr als 577 kN an jedem Montagepunkt
5 Kompakte Installationshöhe
GUOMAT-Luftfeder-Schockdämpfer können den oben genannten Belastungen standhalten und bei einer Installationshöhe von nur 31 mm eine Vibrationsisolierung durchführen.
6. Die Lebensdauer der Ausrüstung verlängern
GUOMAT Luftfeder-Schockdämpfer können durch ihre hervorragende Schwingungsdämmung die Lebensdauer von Geräten verlängern
7Wirksame Geräuschreduktion. Luftfeder-Schockdämpfer reduzieren durch Strukturen übertragenes Geräusch.GUOMAT Luftfeder Stoßdämpfer selbst erzeugen keinen Lärm, weil sie nicht das Flutterproblem der traditionellen Spulenfedern haben.
8Die GUOMAT-Luftfeder-Schockdämpfer werden nicht nur zum Schutz von mechanischen Strukturteilen verwendet, die Vibrationen erzeugen,aber auch weit verbreitet zur Isolierung von Vibrationen, die durch Strukturen an Präzisionsmaschinen übertragen werden.
