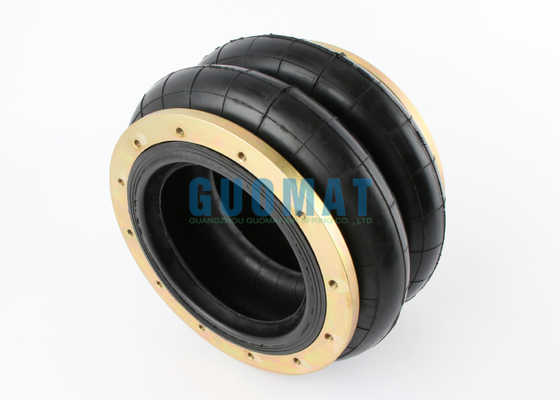

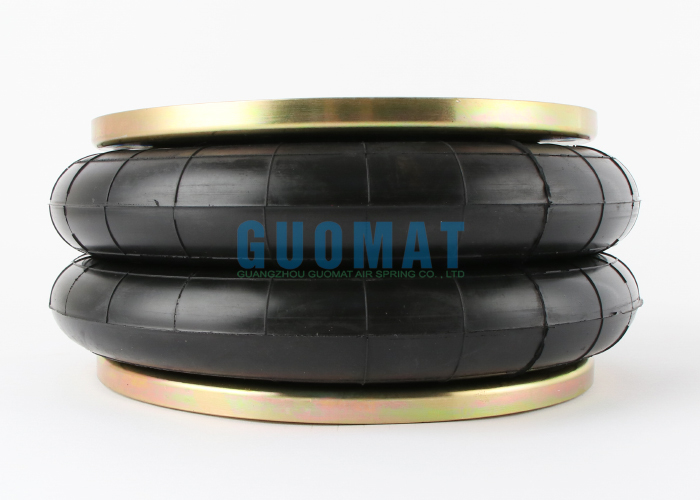

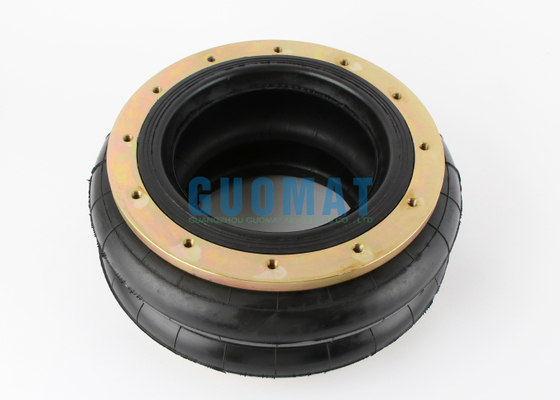

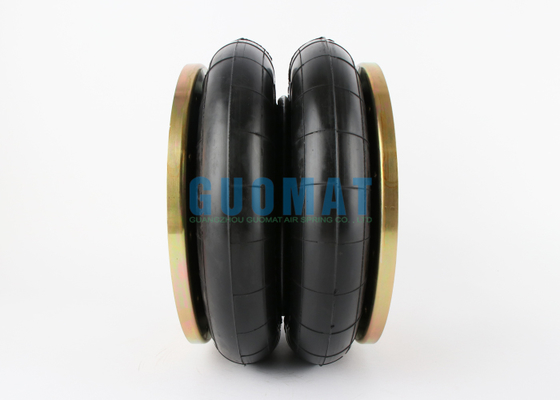

2H250180 Doppelwellenbalg Luftfederung Ersatz 90587/245 Modell Pneumatikzylinder

Produktdetails:

Place of Origin:	GuangDong, China
Markenname:	GUOMAT
Zertifizierung:	ISO/TS16949:2009
Model Number:	2H250180

Zahlung und Versand AGB:

Minimum Order Quantity:	6pcs
Preis:	$129.9-$139.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Delivery Time:	2-8 work days
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	1000pcs/week

Kontakt

Ausführliche Produkt-Beschreibung

Material:	Rubber Bellow and Steel Flange Ring	Warranty:	1 Year Warranty
Function:	Reduce Shock	Quality:	100 % Tested
Model Code:	245	Type:	Flange Air Spring
Code No.:	93740/90587	Bolts:	M 8 x 1.25
Hervorheben:	Doppelt gewundene Luftfeder , Luftfedern für Industriezwecke mit Garantie , Ersatzteil für Pneumatikzylinder

2H250180 Doppelte verworrene Luftfeder Ersetzen Sie 90587/245 Modell Pneumatische Aktuatoren

Produktattribute

Attribut	Wert
Material	Gummi -Bellow und Stahlflanschring
Garantie	1 Jahr Garantie
Funktion	Reduzieren Sie den Schock
Qualität	100 % getestet
Modellcode	245
Typ	Flanschluftfeder
Code Nr.	93740/90587
Bolzen	M 8 x 1,25

Produktbeschreibung

Marke: Guomat

Guomatic Air Spring: 2H250180
Guomat Bellows Nr.: 2B250
Guomat Nr.: 2H250180 Siehe 90587
Kreuz Nr.: 93740 P-IRelli Air Spring

Pneumatische Antriebsspezifikationen

Modell: 245
Typ: F1
Hochtemperatur. Code: 90587
PCD: 145 mm
Max OD: 270 mm
Max. Höhe: 310 mm
Min. Höhe: 85 mm
Steifheit: 18,4 Dan/mm
Verbindung: Perlenringflanschverbindung

2H250180 Technische Daten

Effektiver Durchmesser: 185 mm
Druckhöhe: 84 mm
Max. Höhe: 206 mm
Natürliche Höhe: 180 mm
Schlaganfall: 122 mm
Top -Abdeckplattendurchmesser: 183 mm
Der Gummi -Bellow Max.Outerdurchmesser: 270 mm (0,7 MPa)
Die Mittelstrecke der Schrauben: 145 mm
Bolzenmenge: 8pcs-M10

Tragfähigkeit

Installation (mm)	0,2 MPa	0,3 MPa	0,4 MPa	0,5 MPa	0,6 MPa	0,7 MPa	0,8 MPa	Volumen bei 0,7 MPa (DM3)
84	755	1125	1484	1868	2239	2610	2980	2.18
126	668	1015	1360	1694	2041	2388	2746	3.71
168	530	848	1144	1426	1735	2030	2327	5.06
180	520	795	1073	1345	1627	1904	2195	5.28
206	412	638	857	1089	1321	1554	1798	5.90
230	312	494	676	857	1045	1243	1446	6.60

Steifheit und Frequenz in der Konstruktionshöhe

Parameter	0,2 MPa	0,3 MPa	0,4 MPa	0,5 MPa	0,6 MPa	0,7 MPa	0,8 MPa
Vertikale Steifheit (kg/cm)	101	120	150	184	212	231	257
Eigenfrequenz (Hz)	2.21	1.94	1.87	1,85	1.81	1.74	1.71

Als Suspendierung angewendet - doppelte verworrene Typ

MODELL	Standard -Nr.	High-Temp-Nr.	Verbindung	Max.od mm	Min.h mm	Max.h mm	Statische H mm	Effektbereich CM2	Steifheit Dan/mm
23b	202665	- -	F1	165	65	205	150	104	8
26	84181	89422	F2	220	85	245	165	169	12
20	86600	- -	F2	255	80	265	170	240	13.9
245	93740	90587	F1	270	85	310	185	348	18.4
22	94091	- -	P2	325	88	288	183	450	23.1
88544	89425	F2	325	80	280	175	450	23.1
21 Br	89457	- -	F2	380	80	290	180	680	33.9
21a BR	97300	- -	F2	435	85	315	190	785	33.7
21b Br	92154	- -	F2	440	85	385	200	850	38
28 Br	92527	- -	F2	445	80	310	185	1015	78,6
28 b	90559	- -	F2	485	85	375	250	105	38,5
29	93056	- -	P3	570	90	330	195	1930	83.8
93166	- -	F2	570	80	320	185	1930	83.8
