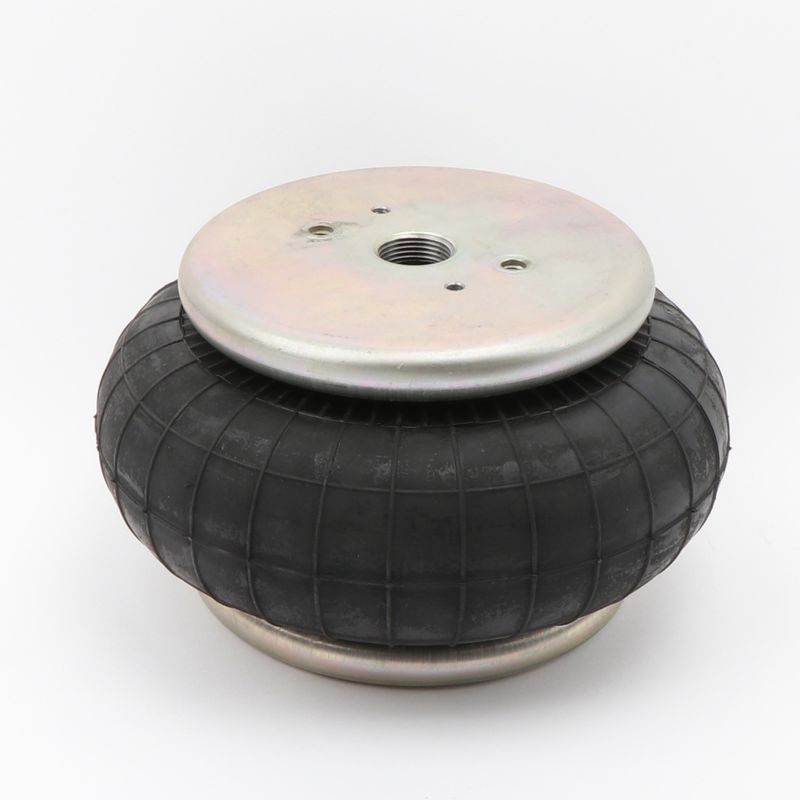

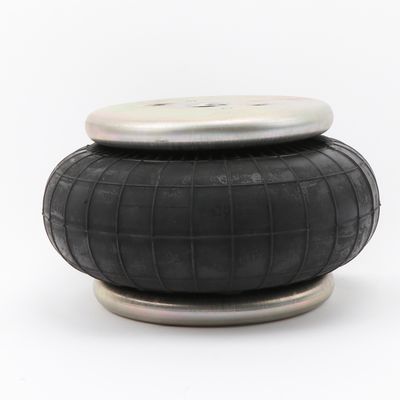

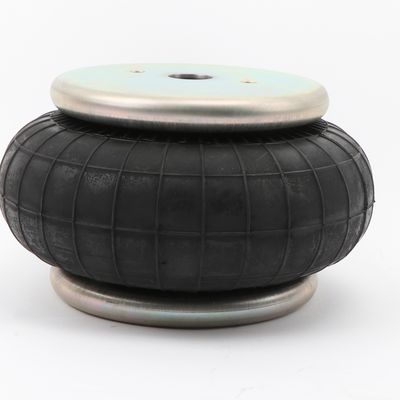

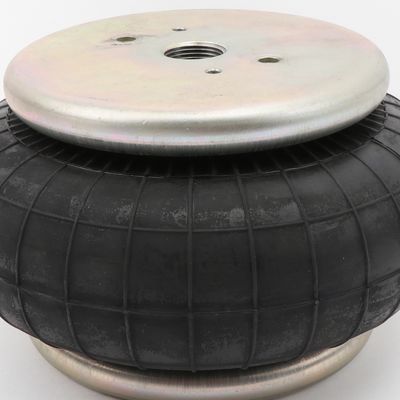

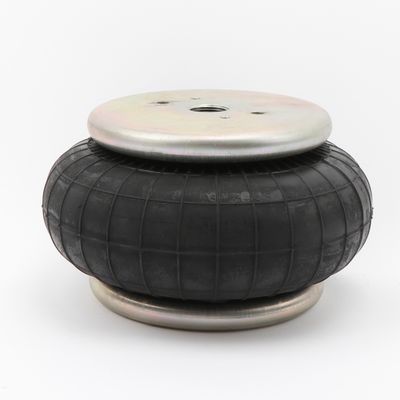

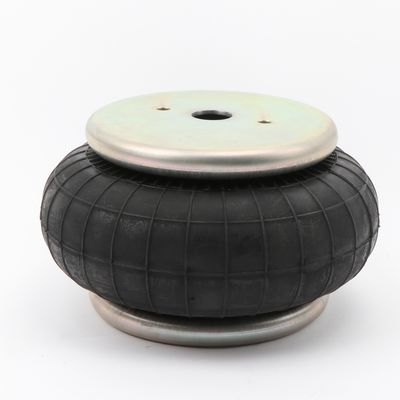

FS70-7 Contitech Luftfeder Festo EB-165-65 Einfachgewickelte Luftfeder für Kleinlastmaschine
GUOMAT:1B7070 Besondere Parameter und Spezifikationen:
Oberplattenloch/Stud: 3 Stücke
Oberste Platte Loch/Stud: 2 Stück XM8X1.25
Unterplattenloch/Stud: 2 StückeXM8X1.25
Luftzufuhr:G1/2
Oberste Abdeckplatte: 4,13 Zoll / 105 mm
Unteren Deckel Platte Durchmesser: 4,13 Zoll / 105 mm
Einstürzte Höhe: 2,36 Zoll / 60 mm
Schraubzentrum Abstand der oberen Abdeckungsplatte: 1,75 Zoll / 44,5 mm
Schraubzentrum Abstand der unteren Abdeckungsplatte: 1,75 Zoll / 44,5 mm
Kautschuk-Schläger natürlicher Durchmesser: 150 mm
Der Durchmesser der Gummibellen ist: Φ165 mm.
Der Arbeitsschlag: MAX 110 mm bis MIN 50 mm
Höchsthöhe: 4,33 Zoll / 110 mm
Mindesthöhe:1.97 Zoll / 50 mm
Hersteller der Originalgeräte:
| Referenznummern |
Phoenix: SP 1 B 05
Phoenix: SP1B05 |
| |
Fes bisLuftfedern: EB-165-65
Fes bisLuftfedern: EB 165 65
Fes bisLuftfedern: EB16565 |
Weforma: WBE 200-E1
Weforma: WBE 200 E1
Weforma: WBE200E1 |
Contitech: FS 70-7
Contitech: FS70-7
Contitech: FS707 |
| 1B7070 Schwingungsabschottung - Werte der dynamischen Eigenschaften |
| Konstruktionshöhe H: empfohlen 90 mm, mindestens 70 mm |
| Druck p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol V [l] |
| Kraft (Last) [KN] |
2.7 |
3.7 |
4.7 |
5.7 |
6.6 |
7.7 |
9 |
| Ausrüstungsschwerpunkt |
1040 |
1270 |
1530 |
1770 |
2060 |
2325 |
9 |
| Natürliche Frequenz [Hz] |
3.1 |
2.9 |
2.9 |
2.8 |
2.8 |
2.7 |
9 |
| 1B7070 Pneumatische Anwendung - statische Eigenschaftswerte |
| Kraft F [kN] |
| Druck p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. 1 |
| Höhe H [mm] 100 |
2.2 |
3.1 |
4 |
4.8 |
5.7 |
6.6 |
1 |
| 90 |
2.7 |
3.6 |
4.6 |
5.6 |
6.5 |
7.5 |
0.9 |
| 80 |
3.1 |
4.1 |
5.1 |
6.2 |
7.3 |
8.3 |
0.8 |
| 70 |
3.4 |
4.5 |
5.6 |
6.7 |
7.9 |
9 |
0.7 |
| 60 |
3.6 |
4.8 |
6 |
7.2 |
8.4 |
9.5 |
0.6 |
Wie lässt sich die Verschleißfestigkeit von Luftfedern von Gummi-Airbags verbessern?
Heute wird die Lücke zwischen heimischen und importierten Luftfedern immer kleiner.Die Wartung verlängert die Lebensdauer der LuftfederEs muß sich auf die überlegene Qualität der Luftfeder-Gummiblasen selbst stützen.Zusätzlich zur grundlegendsten Arbeit im Vulkanisierungsprozess, müssen Sie folgende Punkte beachten:
1. Je kleiner die Partikelgröße des allgemeinen Füllstoffs, desto geringer die Dispergibilität, die Oberflächenaktivität und die Strukturstruktur und desto schlechter die Verschleißfestigkeit.,die mit Öl gefüllte SBR beträgt 60-70 Teile, die SBR und die IR sind 50-55 Teile, NR 45-50 Teile.
andere Luftfedern für Industriegeräte:
GUOMAT-Produktionslinie für Luftfedern:
Einzelheiten Bilder der Luftfeder 1B7070:
