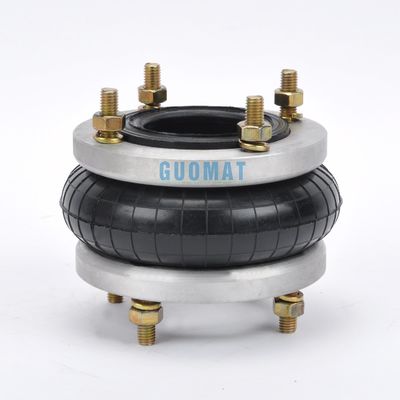

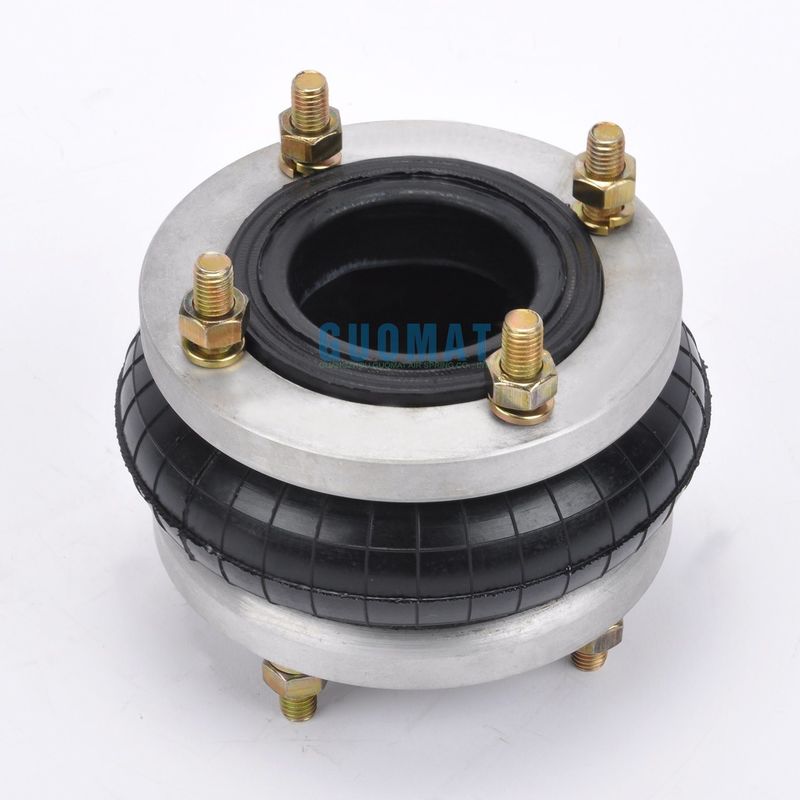

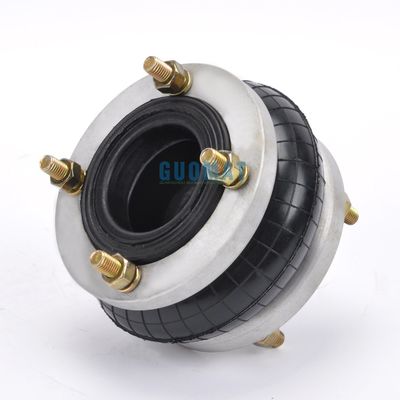

150076H-1 0,8 Mpa Industrielle Einzelschwellen Typ Verwickelte Aufhängung Luftfeder mit Flansche

Produktdetails:

Herkunftsort:	Guangzhou, China
Markenname:	GUOMAT
Zertifizierung:	ISO/TS16949, ISO9001
Modellnummer:	150076H-1

Zahlung und Versand AGB:

Min Bestellmenge:	5 Stück
Preis:	USD49.9-59.9/PC
Verpackung Informationen:	Starke Kartons oder nach Kundenanforderung
Lieferzeit:	3-7 Arbeitstage
Zahlungsbedingungen:	L/C, T/T, Western Union oder andere
Versorgungsmaterial-Fähigkeit:	1000 Stück pro Woche

Kontakt

Ausführliche Produkt-Beschreibung

Struktur:	Einzelnes gewundenes	Die Situation:	Ganz neu
Probe:	Erhältlich	Qualität:	100% getestet
Position:	Vorderseite/Hinterseite	Typ:	mit Gas gefüllt
Verbindung:	Flanschverbindung	Farbe:	Schwarz
Hervorheben:	0.8 Mpa Industrieluftquelle , 150076H-1 Industrieluftfedern

150076H-1 0,8 Mpa Industrielle Einzelschwellen Typ Verwickelte Aufhängung Luftfeder mit Flansche

Beschreibung des Produkts

150076H-1 Technische detaillierte Daten

Abdeckungsplatte
Der Durchmesser der oberen Abdeckungsplatte: 133 mm
Unteren Abdeckungsplatte Durchmesser: 133 mm

Gasloch/Luftdurchgang/Luftloch
Gasloch/Luftdurchgang/Luftloch:---

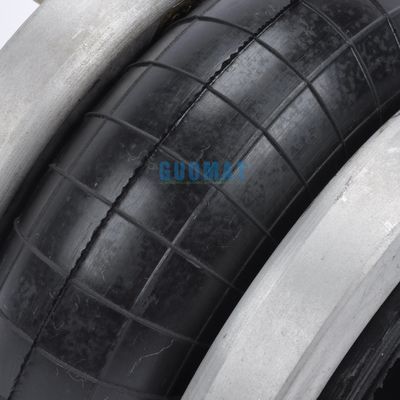

Gummibellchen
Der Durchmesser der Gummibälge beträgt 160 mm.
Der Arbeitsschlag:MAX 85 mm bis MIN 46 mm
Höchsthöhe: 85 mm
Mindesthöhe: 46 mm
Schlaghöhe:39 mm

Blinde Nuss
Schraube für die Oberdeckplatte (Nuss): 4 Stück x M10
Schraube für die Unterdeckung der Platte (Nuss): 4 Stück x M10
Schraube der oberen Abdeckplatte (Nuss) Abstand:109mm
Unterdeckungsplatte Schraube ((Nuss) Abstand:109mm

150076H-1 Tabelle der technischen Parameter

Tragfähigkeit (Kg)	Inflationsdruck		0.2Mpa	0.3Mpa	0.4Mpa	0.5Mpa	0.6Mpa
	Installationshöhe
	45	(mm)	436	579	718	860	1008
	55	(mm)	299	428	570	700	830
	65	(mm)	226	335	451	565	670
	76	(mm)	164	258	344	435	526
	85	(mm)	122	190	254	330	399
	95	(mm)	58	94	133	174	220
Steifheit und Häufigkeit in der Konstruktionshöhe	Vertikalsteifigkeit	(Kg/cm)	107	150	187	231	265
	Natürliche Häufigkeit	Hz	4.05	3.82	3.69	3.65	3.55
	Natürliche Häufigkeit	cpm	243	229	221	219	213

Tragfähigkeit (Kg)	Inflationsdruck		0.7Mpa	0.8Mpa	0.7Mpa Volumen (dm)³)
	Installationshöhe
	45	(mm)	1155	1301	0.37
	55	(mm)	963	1088	0.46
	65	(mm)	782	906	0.57
	76	(mm)	621	720	0.67
	85	(mm)	475	544	0.75
	95	(mm)	263	308	0.87
Steifheit und Häufigkeit in der Konstruktionshöhe	Vertikalsteifigkeit	(Kg/cm)	303	319
	Natürliche Häufigkeit	Hz	3.50	3.33
	Natürliche Häufigkeit	cpm	210	199
