One Convoluted Air Spring 1B5171 Style Ersetzt Contitech FS330-11 468 Rubber Bellows
Referenz Nr.
| Feuerstein W01-358-7009 |
Triangle 6374 |
| Siehe auch: Fire stone |
Triangle 4468 |
| Feuerstein W01 3587009 |
SAF-HollandAR741 |
| Contitech FS330-11 468 |
Neway90557002 |
| Contitech FS 330-11 468 |
Goodyear 1B12-301 |
| Contitech FS330 11 468 |
Goodyear 1B12 301 |
| Contitech FS 330 11 468 |
Goodyear 1B12-313 |
| Contitech FS33011468 |
Goodyear 1B12 313 |
| Contitech FS33011 468 |
|
Spezifikationen und detaillierte technische Parameter: 1B5171
Top plate screw (nut) teeth: 3 × 3/8-16 UNC
Schraubzahn der unteren Abdeckungsplatte: 4× 3/8-16 UNC
- Luftöffnung/Luftdurchgang/Luftbefestigungen
Luftloch/Luftdurchgang: 1/4 NPTF
Topplate Durchmesser: 231 mm
Bottom cover Durchmesser: 231 mm
- mit einer Breite von nicht mehr als 30 mm
Max. Rubber Bellow Durchmesser: 325 mm
Stroke: 55 mm bis 160 mm
- Stoßfängerblock/Stoßfängerblock
Keine Stoßstange
Ohne Gürtelschleife
Min. Druck: 0 bar
Rücktrittskraft bis min.height: ≤ 300N
Gesamtgewicht mit geklemmten Platten: 4,1 kg
Vibrationsisolation - dynamische Eigenschaftswerte
Design Height H: empfohlen 130 mm, mindestens 100 mm
| Druck p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Kraft (Last) [KN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
6.8 |
| Ausrüstungsschwerpunkt |
2645 |
3290 |
3935 |
4580 |
5225 |
5870 |
| Natürliche Frequenz [Hz] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
Pneumatische Anwendungsstatische Kennwerte
Kraft F[KN]
| Druck p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Höhe H[mm] |
130 |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
7.0 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
6.3 |
| 110 |
12.7 |
16.9 |
21.1 |
25.8 |
30.1 |
34.4 |
5.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
5.6 |
| 90 |
14.4 |
19.2 |
24.0 |
29.1 |
34.0 |
38.9 |
5.3 |
| 80 |
15.0 |
20.2 |
25.2 |
30.5 |
35.5 |
40.6 |
4.9 |
| 70 |
15.5 |
20.9 |
26.2 |
31.6 |
36.9 |
42.1 |
4.3 |
| 60 |
16.0 |
21.6 |
27.1 |
32.6 |
38.0 |
43.3 |
3.9 |
Anwendungen
PUlp und Papierindustrie
Holzfabriken
Lift-Tische
TOohling und Bearbeitungssystem
Energieerzeugung
WerkzeugeRobotik und Automatisierung
Komponentenversammlung
Automotive Assembly
Medizinische Ausrüstung
Fördersysteme
Verpackung
Vorteil
1Precise control precision: Der Air Spring Shock Absorber bietet eine präzise Höhenkontrolle durch Anpassung des internen Luftdrucks.Diese Funktion beseitigt Müdigkeit und einmalige Setup-Probleme, die in anderen Arten von Isolatoren üblich sind..
2. Verlängern Sie die Lebensdauer von Ausrüstung: Air Spring Shock Absorber because of its special shock absorption principle, reflects a great advantage in the maintenance of equipment.Wenn die traditionelle Stahlfeder betroffen istDie Frequenz der Selbstvibration kann direkt an die Ausrüstung übertragen werden, was zu Lockerung und Beschädigung der Ausrüstung führt.Air Spring Damping ist viel besser., und es ist sogar möglich, vollständige Dämpfung zu erreichen, was die Wartungskosten der Geräte erheblich reduziert und die Lebensdauer der Geräte verlängert.
3. Wide range of action: air spring shock absorber vibration isolation load at each installation point from 10KG to more than 10 tons, can meet a variety of different production requirements.(Guomat Air Spring als Beispiel)(Es kann Unterschiede zwischen Marken geben)
4. Superior Shock Absorption: Air spring Shock absorbers provide superior vibration isolation among all types of vibration absorbers. Die natürliche Frequenz des Systems kann so niedrig wie 1 hz sein.Die natürliche Frequenz des Systems kann noch niedriger sein, wenn eine zusätzliche Luftspeicherkammer hinzugefügt wirdUm den gleichen Effekt zu erzielen, sollte die statische Verformung von traditionellen Spiral Spring-Schockdämpfern mindestens 230 mm betragen.

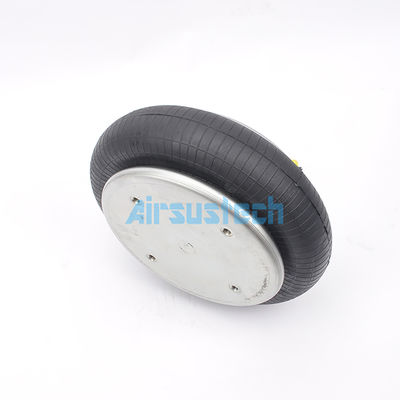

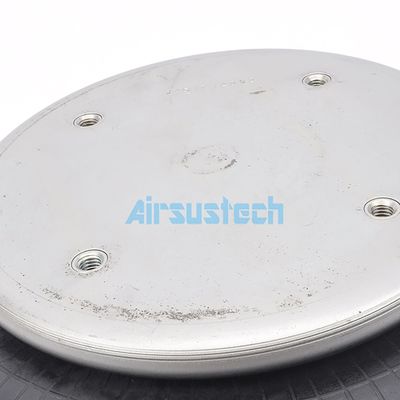

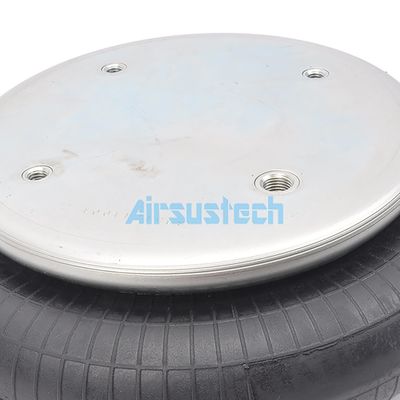

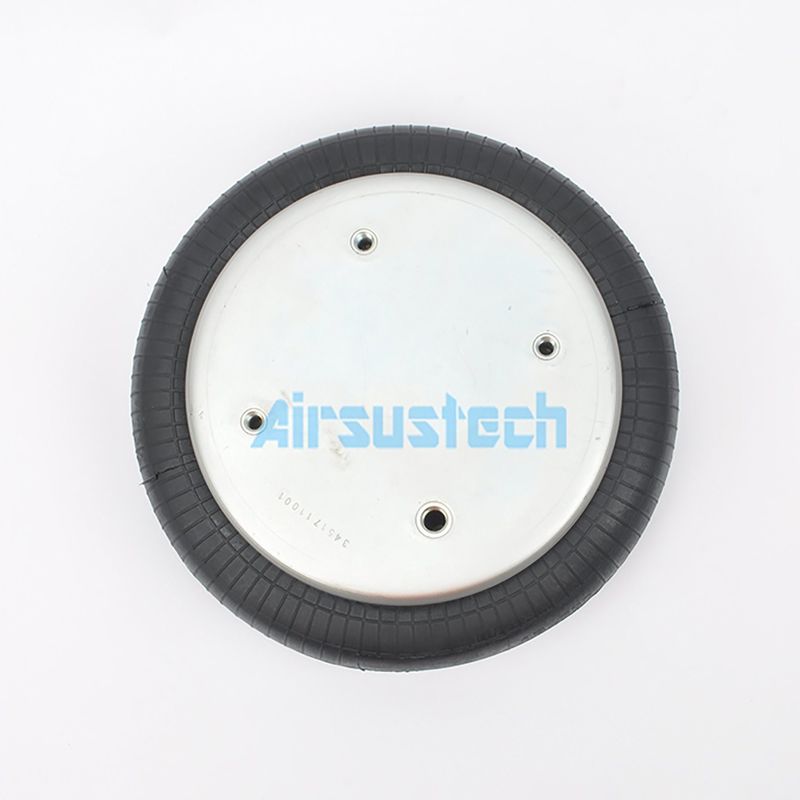

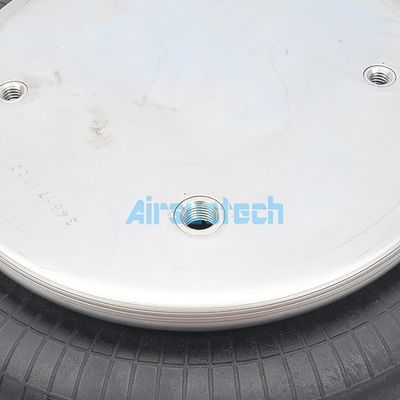

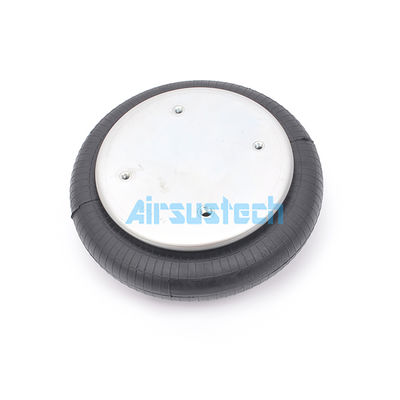

Das verwandte Bild von 1B5171
