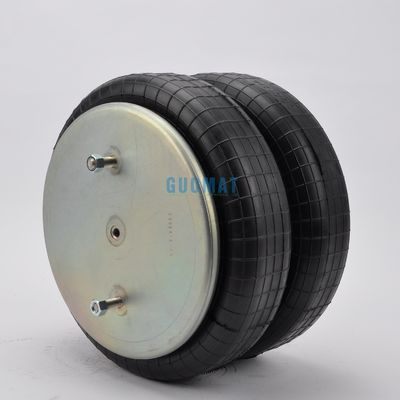

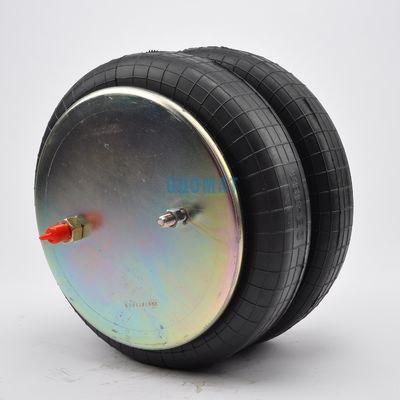

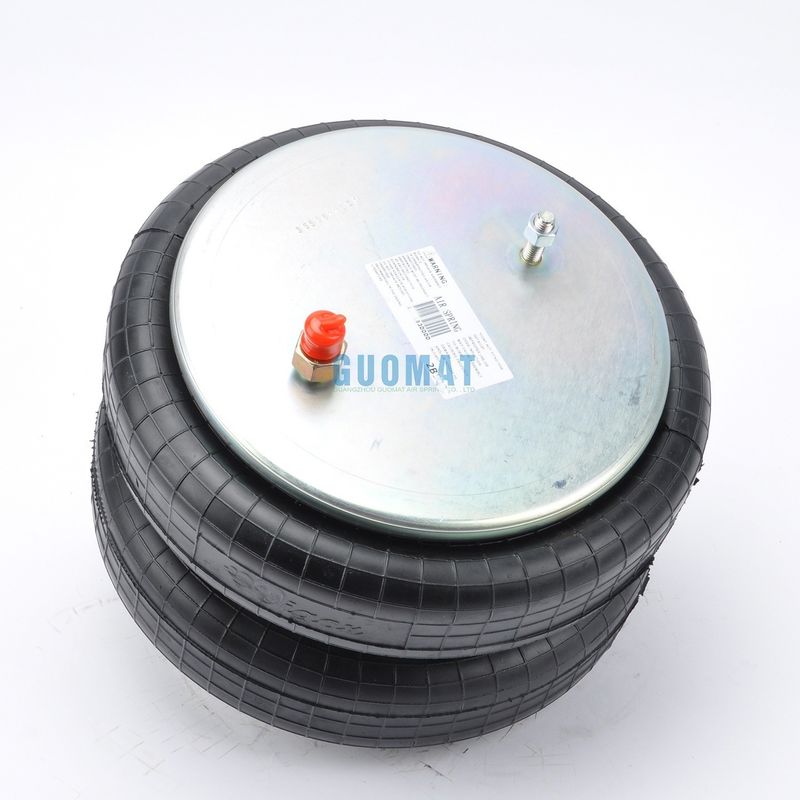

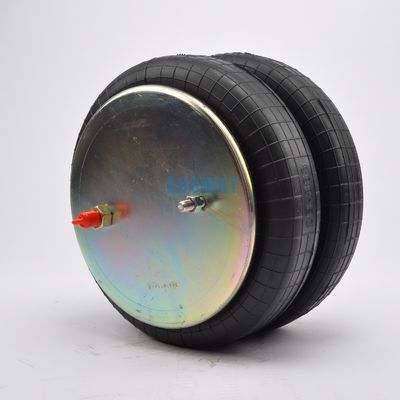

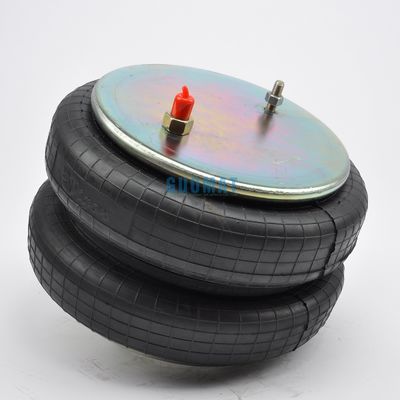

FD 530-35 530 Contitech W013587557 Feuerstein Luftfeder Doppelverwickelte Luftbeutel für Twthill 1998301
| Referenz für OEM |
Zahl |
Herstellerbezeichnung |
Zahl |
| Firestone Luftquell-Schläger Nummer |
0233-02 |
Teilnummer von Reyco |
19983-01 |
| Teilnummer der Firestone Air Spring |
W01-358-7557,
W013587557,
W01 358 7557 |
Teilnummer von Reyco |
(21AR,74AR) |
| ContiTech |
161388 |
Aussetzung des Lieferanten: SAF Holland |
90557203 |
| Contitech |
FD 530-35 530;
FD53035543;
FD 53035 543 |
Histeer |
10316 |
| Goodyear Bellows Nummer |
578923356;
578 92 3 356;
578-92-3-356 |
SAF Holland |
90557203 |
| Nummer des Goodyear-Teils |
2B14-383;
2B14476,
2B14 383 |
Watson und Chalin |
AS-0089 |
| |
|
Twthill |
1998301 |
| Nummer des Dreiecksteils |
6412 |
Aussetzung des Lieferanten: SAF Holland |
FSIP OEM: W016756799 |
| Zahl der Dreiecksbügel |
4530 |
|
|
Ladekapazität bei 20 psig: 2,040 lbsf
Lastkapazität bei 60 psig: 6,120 lbsf
Ladekapazität bei 90 psig: 9.180 lbsf
Betriebstemperatur: 57Co bis -54Co
Nuss / Blindnuss
Oberste Abdeckplatte Schraube (Nuss) Zahn: 2 Stück X M12X1.75
Schraubzentrum der Oberdeckplatte: 159 mm
Unteren Abdeckungsplatte Schraube (Nuss) Zahn: 2 Stück X M12X1.75
Schraubzentrum Abstand der unteren Abdeckplatte: 159 mm
Gasöffnung / Lufteinlass / Lufteinbau
Gasloch/Luftanschluss: 1/4NPT, Kombination von Gasloch/Luftanschluss
Abdeckungsplatte
Durchmesser der oberen Abdeckplatte (Breite): 289 mm
Durchmesser der Unterdeckplatte (Breite): 289 mm
Gummibellchen
Kautschukbecken MAX Durchmesser: 406 mm
Komprimierte Höhe: 104 mm / 4.1 Zoll
Höchsthöhe: 391 mm
Arbeitsschlag: 287 mm
Stützblock / Pufferblock
Mit Bumperblock
Gürtelring / Gürtelring
Mit Girdle Hoop: Ein Stück Girdle Hoop
Gesamtgewicht mit geklemmten Platten 7,7 kg
Vibrationsisolation - dynamische Eigenschaftswerte
Konstruktionshöhe H: empfohlen 285 mm, mindestens 265 mm
Druck p [bar] 345678 Vol V [l]
Zusätzliche Typen auf Anfrage Kraft (Last) [KN] 18.7 25.1 31.6 38.2 44.6 51.2
Ausfallrate [N/cm] 1770 2250 2700 3180 3640 4100
Natürliche Frequenz [Hz] 1,5 1,5 1,5 1,5 1,4 1,4 14
Pneumatische Anwendung - statische Eigenschaftswerte
Kraft F [kN]
Druck p [bar] 345678 Vol. ((l))
Höhe H [mm] 320 14,9 20,4 25,9 32,0 37,6 43,7 26.0
280 18.5 24.5 31.0 38.1 45.0 51.7 23.2
240 21.1 28.0 35.5 43.3 50.3 57.9 20.5
200 23,1 30,7 38,5 47,1 54,8 62,8 17.5
M160 24,8 33,1 41,3 50,4 58,4 67,2 14.1
120 26,2 34,8 43,4 52,9 61,5 70,6 10.8

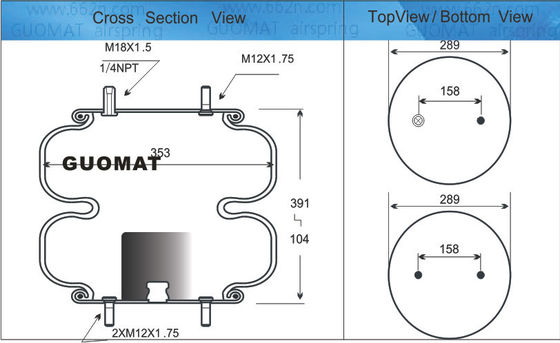

Die Zeichnung und die Daten der GUOMAT 2B7557 Luftfeder:
