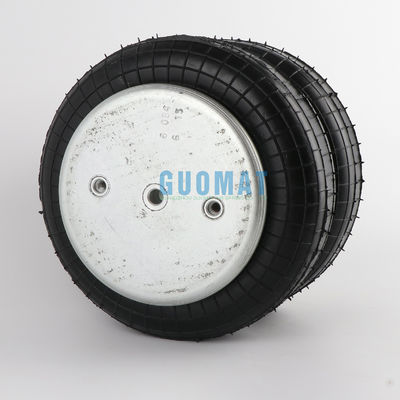

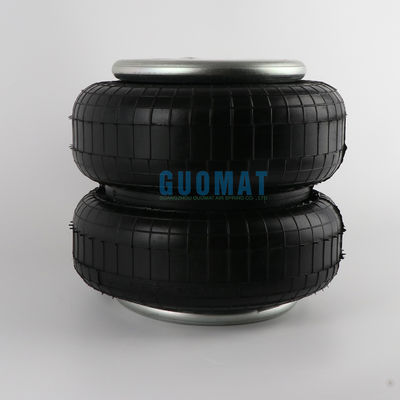

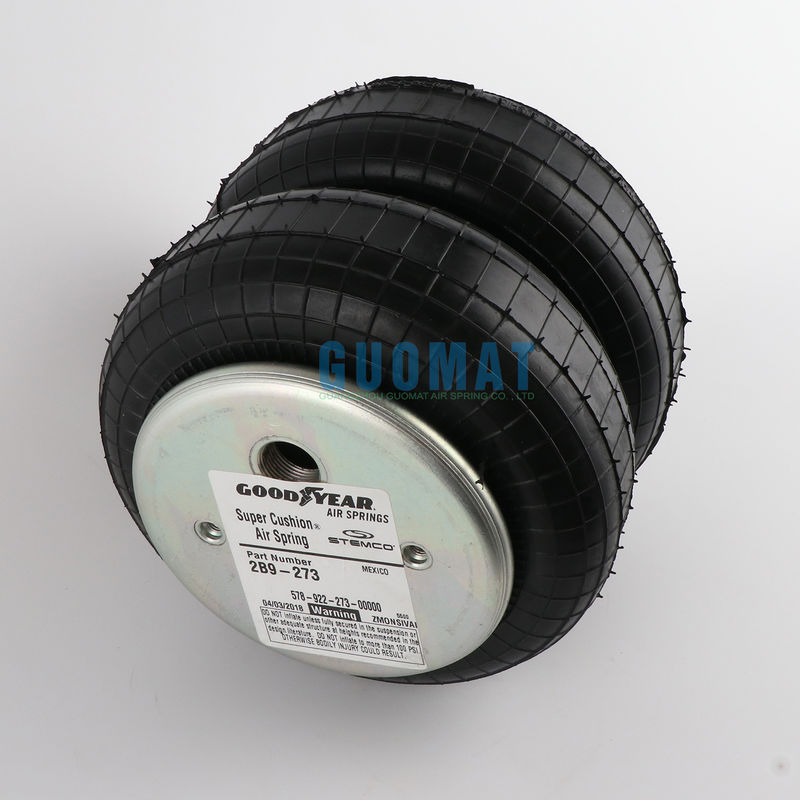

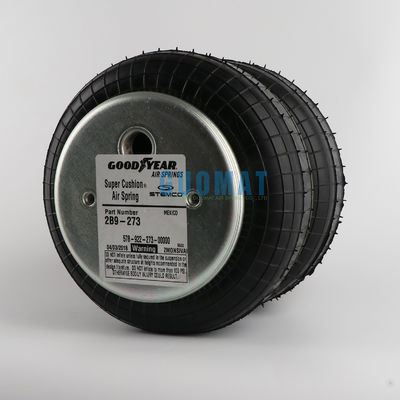

Pneumatischer Aktor Flexible Nr. 578-92-3-202 Feuerstein Luftfeder W01-M58-6183

Produktdetails:

Herkunftsort:	Guangdong, China
Markenname:	GUOMAT
Zertifizierung:	ISO/TS16949, ISO9001
Modellnummer:	2B6183

Zahlung und Versand AGB:

Min Bestellmenge:	5
Preis:	verhandelbar
Verpackung Informationen:	Starke Kartons oder nach Kundenanforderung
Lieferzeit:	5-8 Arbeitstage
Zahlungsbedingungen:	L/C, D/A, D/P, Western Union
Versorgungsmaterial-Fähigkeit:	1000 PCS/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Modellnummer:	2B6183	Faltenbalg-Typ:	Doppelverwickelt
Kreuznummer:	FD 200-25 CI G 1/4	Arbeitstakt:	254mm
Luftloch:	1 / 4 BSP	Typ Nüsse:	3/8-16 Blinde Nüsse
Dienstleistungen nach dem Verkauf:	12 Monate	Ausrüstungstyp:	Direkter Ersatz
Hervorheben:	578-92-3-202 Firestone Luftquell , W01-M58-6183 Feuersteinluftquell

Pneumatischer Aktor Flexible Nr. 578-92-3-202 Feuerstein Luftfeder W01-M58-6183

Konstruktionsvorgaben

Luftstoß-Aktor
Maximaler Durchmesser @ 7 Bar (mm)	264
Höchsthöhe (mm)	76
Maximaler Zug (mm)	203
Mindestnutzbare Höhe (mm)	279
Kraft in kN @ 5 Bar bei 25 mm Schlag	16.1
Kraft in kN @ 5 Bar bei Schlag von 50% des maximalen Schlags	12.4
Kraft in kN @ 5 Bar bei Schlag des maximalen Schlags	8.9
Material	2-Ply-Standardkabel
ENDENNENDER Abschluss
Perlenplatte Typ	3
DIM. A (blinde Nusszentren) (mm)	89
Schwäche (mm)	73
Einheit für die Überwachung der Luftversorgung
Konstruktionshöhe (mm)	254
Belastung (in der Konstruktionshöhe) bei: 3 Bar (kN)	6.2
Belastung (in der Konstruktionshöhe) bei: 5 Bar (kN)	10.9
Belastung (in der Konstruktionshöhe) bei: 7 Bar (kN)	15.6
Natürliche Frequenz (@5 Bar)	1.6
% Isolierung bei Zwangsfrequenz 7 Hz	93.9
% Isolierung bei Zwangsfrequenz 13 Hz	98.5
% Isolierung bei Zwangsfrequenz 25 Hz	99.6

Technische Parameter des Produkts

Pneumatische Anwendung - statische Eigenschaftswerte Kraft F [kN]
Druck p [bar]		3	4	5	6	7	8	Vol. V [l]
Höhe H [mm]	230	4.21	5.7	7.2	8.73	10.3	12	6.4
	200	5.8	7.78	9.74	11.7	13.8	15.9	5.7
	170	6.96	9.3	11.7	14.1	16.5	19	5
	140	7.86	10.5	13.2	15.8	18.5	21.3	4.1
	110	8.52	11.4	14.2	17.1	19.9	22.9	3.4
	80	9.07	12	15	18	21	24.1	2.5

Referenznummer

Bestellnummer: 500178-WH

WUHLERMANN Nr. 2RC-225-15C

- Das ist nicht meine Aufgabe.

JOST: JAS 30 107 024 01
JOST: 3010702401
FIRESTONE: W01 M58 6183
FD 200-25 1/4 M8

Schäden an Kautschuk durch Chemikalien

Fett und Öl sind häufige Beispiele, die diesen Zustand nach
längerfristiger Kontakt mit dem Gummi-Flexilem.
Mögliche Ursachen
Übermäßiges Öl in der Luftversorgung.
Übermäßige Schmierung der Universalgelenke.
Übermäßiges Schmieren des fünften Rades.
Leckage von Dichtungen in Suspensionskomponenten.
Verwendung von Reinigungsmitteln auf Erdölbasis an der Luftquelle (nur Seife und Wasser zur Reinigung verwenden)

Andere OEM-Nummern

57892227000000	20094503	Y	2B9-270	2B9-270
2B9-270	20113233	N	2B9-270 Luftfeder mit Schläfen	2B9-270 Luftfeder mit Schläfen
57892227100000	20094504	Y	2B9-271	2B9-271
57892227200000	20094505	Y	2B9-272	2B9-272
57892227300000	20468329	Y	2B9-273	2B9-273
57892227300019	20106773	Y	ENIDIN YI-2B9-273	ENIDIN YI-2B9-273
57892227430000	20113331	Y	2B9-274	2B9-274
57892227500000	20112684	Y	2B9-275	2B9-275
57892227500004	20808326	Y	2B9-275 Luftfeder mit Schlägen	2B9-275 Luftfeder mit Schlägen
57892227500019	20112685	Y	ENIDIN YI-2B9-275	ENIDIN YI-2B9-275
57892227700000	20116850	Y	2B9-277	2B9-277
2B9-277	20116851	N	2B9-277	2B9-277
57892227800000	20136848	Y	2B9-278	2B9-278
2B9-278	20136849	N	2B9-278	2B9-278
57892227900000	20139902	Y	2B9-279	2B9-279
57892228000000	20149466	Y	2B9-280	2B9-280
2B9-280	20149467	N	2B9-280 Luftfedern	2B9-280 Luftfedern
57892228100000	20149460	Y	2B9-281	2B9-281
2B9-281	20149461	N	2B9-281	2B9-281
57892228300000	20149464	Y	2B9-283	2B9-283
57892228300004	20149465	Y	2B9-283	2B9-283
57892228600000	20168826	Y	2B9-286	2B9-286
2B9-286	20168880	N	2B9-286	2B9-286
57892228800000	20174047	Y	2B9-288	2B9-288
2B9-288	20174048	N	2B9-288 Luftfeder mit Schlägen	2B9-288 Luftfeder mit Schlägen
57892229000000	20177683	Y	2B9-290	2B9-290
2B9-290	20177686	N	2B9-290	2B9-290
57892229100000	20190132	Y	2B9-291	2B9-291
2B9-291	20190124	N	2B9-291	2B9-291
57892229500000	20258853	Y	2B9-295	2B9-295
57892229500004	20258854	Y	2B9-295	2B9-295
57892229600000	20268043	Y	2B9-296	2B9-296
2B9-296	20268044	N	2B9-296 Luftfeder mit Schlägern	2B9-296 Luftfeder mit Schlägern
57892229700000	20264980	Y	2B9-297	2B9-297
2B9-297	20264983	N	2B9-297	2B9-297
57892229800000	20264762	Y	2B9-298	2B9-298
2B9-298	20264763	N	2B9-298	2B9-298
