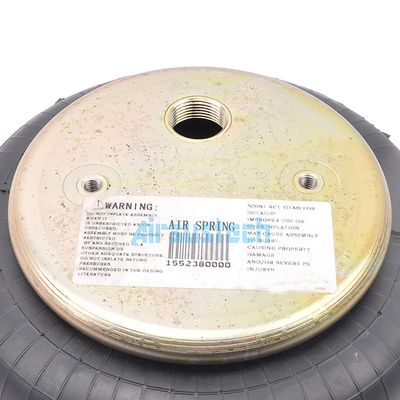

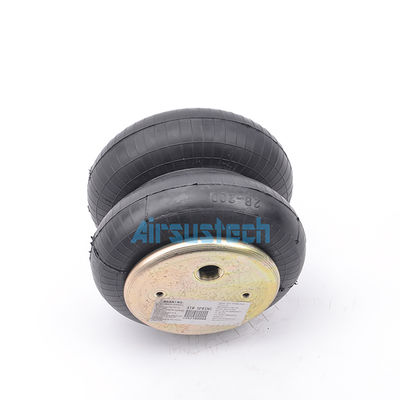

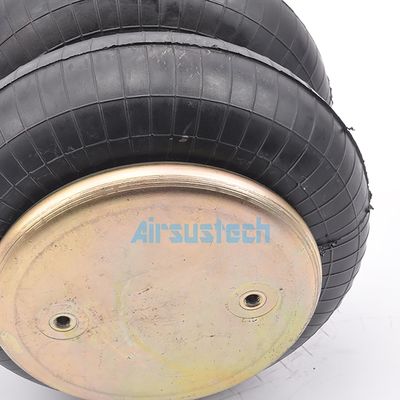

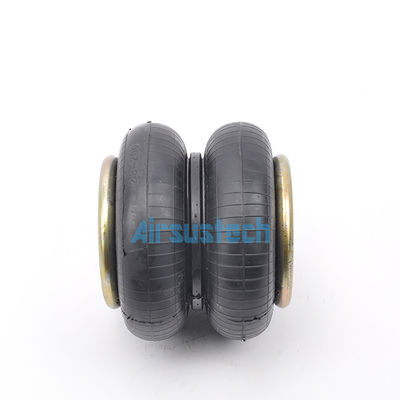

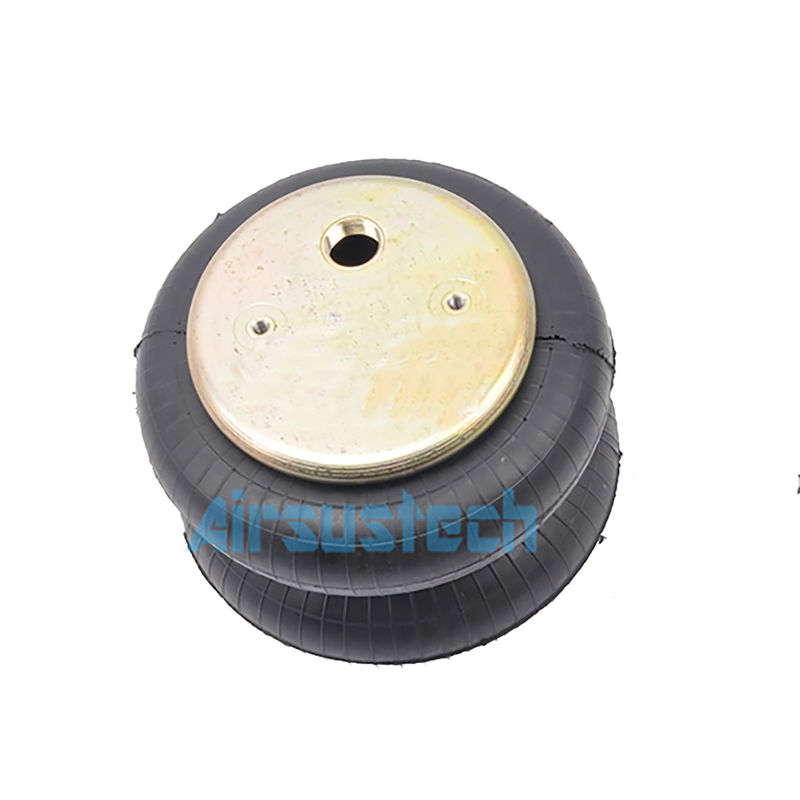

Contitech FD 200-19/2682045000 G3/4 Doppelgewickelte Gummi-Luftfeder
OEM Nein.
Contitech: FD 200-19
Contitech: FD200-19
Contitech: FD 200 19
Contitech: FD200 19
Contitech: FD20019
Contitech 2682 045000
Contitech 2682045000
2B6910P34 Spezifikationen und technische Daten
Nuss/blinde Nuss
Spitze der Spitze der Spitze der Spitze:25
Abstand der Oberplattenschraube zum Mittelpunkt: 89 mm
Unteren Abdeckungsplatte Schrauben (Nuss) Zähne: 2 x M8×1.25
Unterplattenschraubenmitte: 89 mm
Luftöffnung/Luftdurchgang/Luftbefestigung
Luftöffnung/Luftdurchgang: G3/4
Abstand zwischen Schraubzentrale und Lufteinlass: 38 mm
Abdeckungsplatte
Oberplattendurchmesser (Breite): 160 mm
Bodendeckungsdurchmesser (Breite): 160 mm
mit einer Breite von nicht mehr als 20 mm,
Durchmesser von Gummibälgen: 224 mm
Max. Durchmesser von Gummibälgen: 251 mm
Größe
Min. Höhe: 75 mm
Höchsthöhe: 260 mm
Stoßfängerblock/Stoßfängerblock
ohne Stoßstange
Gürtelschleife/Gürtelring/Ring
mit einer Gurtschleife
Min. Druck: 0 bar
Rückkehrkraft auf Min.Höhe: ≤ 200N
Gesamtgewicht mit geklemmten Platten: 3,2 kg
Vibrationsisolation - dynamische Eigenschaftswerte
Konstruktionshöhe H: empfohlen 220 mm, mindestens 205 mm
| Druck p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V[l] |
| Kraft (Last) [KN] |
6.1 |
8.2 |
10.3 |
12.5 |
14.5 |
16.5 |
6.0 |
| Ausrüstungsschwerpunkt |
750 |
960 |
1110 |
1340 |
1510 |
1730 |
| Natürliche Frequenz [Hz] |
1.8 |
1.7 |
1.7 |
1.6 |
1.6 |
1.6 |
Pneumatische Anwendungsstatische Kennwerte
Kraft F[KN]
| Druck p [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Vol. V [l] |
| Höhe H[mm] |
250 |
4.9 |
6.6 |
8.2 |
9.5 |
11.7 |
13.4 |
6.5 |
| 210 |
6.7 |
8.8 |
11.0 |
13.3 |
15.5 |
17.6 |
5.8 |
| 170 |
7.9 |
10.5 |
13.1 |
15.7 |
18.3 |
20.7 |
4.9 |
| 130 |
9.1 |
12.0 |
15.0 |
17.8 |
20.7 |
23.4 |
4.0 |
| 90 |
9.9 |
13.2 |
16.6 |
19.8 |
23.0 |
25.8 |
2.9 |
Luftquellen
Gummi-Luftfedern nutzen die Elastizität und den Luftdruck des Gummis, um eine umfassende Stoßdämpfung, Stoßdämpfung, Stoßdämpfung, Lärmverhütung und Dämpfung zu erreichen.Gemäß der Dichtungsstruktur, ist in vier Kategorien unterteilt: Druck-Selbstversiegelung, Felgenversiegelung, Ringversiegelung und Hybridversiegelung.und die Anzahl der Schichten der Schnur besteht hauptsächlich aus 2 Schichten. Das Produkt muss aus 4 Schichten Schnur bestehen. Die innere Gummischicht dient hauptsächlich zur Abdichtung, die äußere Gummischicht nicht nur zur Abdichtung, sondern auch zum Schutz.
Diese Gummiluftfeder kann in Schwingungsdämpfungsgeräten verwendet werden. It can better achieve vibration isolation and ensure the safety and stability of the base and control system of the vibration equipment by utilizing the characteristics of high frequency vibration isolation, Schalldämmung und niedrige natürliche Schwingungsfrequenz, z. B. Schwingungsdämmung von Schwingschirmen, Schwingungsreduktion von Luxusfahrzeugsitzen und anderer Ausrüstung.
