EB-215-80 Air Springs Replacement FS120-9 Convoluted Rubber Industrial Air Balloon

EB-215-80 Luftfedern Ersatz FS120-9 Gewellter Gummi-Industrie-Luftballon

Produktbeschreibung

Marke: GUOMAT

Modellnummer: 1B120-9

Garantie: 1 Jahr

Material: Gummi + Stahl

Kann die folgende Herstellernummer ersetzen:

Firestone: W01-M58-6165

Contitech: FS 120-9

Dunlop(FR): 8''x1 S08101

B osch: 822419003

Festo EB-215-80

Norgren: PM/31081 (8X1)

Weforma: WBE 300-E1

Airtech: 140293

Airtech: 111003

Airtech: 1B-190FB

Negatech: 1S120-9 3/4 M8

Spezifikationen und detaillierte technische Parameter

Mutter/Blindmutter

Obere Platten-Schraube (Mutter) Gewinde: 2XM8x1.25

Der Schraubenmittenabstand der oberen Abdeckplatte: 70 mm

Schraube (Mutter) Gewinde der unteren Abdeckplatte: 2XM8x1.25

Der Schraubenmittenabstand der unteren Abdeckplatte: 70 mm

Luftloch/Lufteinlass/Luftanschlüsse

Luftloch/Lufteinlass: G3/4

Der Schraubenmittenabstand zwischen dem Luftloch und der Mutter: 30 mm

Abdeckplatte

Durchmesser der oberen Platte: 135 mm

Durchmesser der unteren Abdeckung: 135 mm

Gummibalg

Maximaler Durchmesser des Gummibalgs: 215 mm

Natürlicher Durchmesser des Gummibalgs: 90 mm

Arbeitshub: Minimum 50 mm bis maximal 115 mm

Maximale Höhe: 115 mm

Minimale Höhe: 50 mm

Stoßblock/Stoßblock

Kein Stoßblock

Gürtelschlaufe/Gürtelschlaufe/Gürtelreifen

Ohne Gürtelschlaufe/Gürtelreifen

Min. Druck: 0 bar

Rückstellkraft auf min. Höhe: ≤200N

Gesamtgewicht mit geklemmten Platten: 2,0 kg

Schwingungsisolierung - dynamische Kennwerte

Konstruktionshöhe H: empfohlen 110 mm, Minimum 90 mm

Pneumatische Anwendung - statische Kennwerte

Kraft F[KN]

Die Hauptfunktionen von Luftfedern in landwirtschaftlichen Sprühgeräten

1. Stoßdämpfung und -polsterung

Maschinenschutz: Große Sprühgeräte sind beim Betrieb in unebenem Gelände erheblichen Stößen und Vibrationen ausgesetzt. Luftfedern absorbieren und dämpfen diese Stöße effektiv und schützen den Hauptträger, den Ausleger, das Hydrauliksystem und die Präzisionskomponenten des Sprühgeräts, wodurch Ausfallraten und Reparaturkosten reduziert werden.

Pflanzenschutz: Eine ruhige Fahrt reduziert Schäden an den Pflanzen, die durch die Maschine verursacht werden, insbesondere in der mittleren bis späten Wachstumsphase.

2. Aufrechterhaltung eines ebenen Fahrgestells

Konstante Bodenfreiheit: Unabhängig von der Beladung des Sprühgeräts (ein voller Tank kann sich um mehrere Tonnen von leer unterscheiden) halten Luftfedern automatisch eine stabile Fahrgestellhöhe aufrecht, indem sie den Innendruck anpassen.

Gewährleistung der Betriebsstabilität: Ein ebenes Fahrgestell stellt sicher, dass der Ausleger eine vorbestimmte Höhe über dem Boden beibehält, was für eine gleichmäßige Sprühanwendung entscheidend ist. Wenn sich das Fahrgestell neigt, wobei eine Seite des Auslegers höher ist als die andere, kommt es zu einer ungleichmäßigen Sprühverteilung.

3. Verbesserter Bedienkomfort

Für moderne Sprühgeräte mit komfortablen Kabinen reduzieren Luftfederungen Vibrationen und Geräusche, die in die Kabine übertragen werden, erheblich, wodurch die Ermüdung des Bedieners verringert und die Effizienz und Sicherheit bei längeren Einsätzen verbessert wird.

4. Schutz des Auslegersystems

Dies ist eine der wichtigsten Funktionen. Der Ausleger ist über eine Verbindung oder direkt mit dem Fahrgestell verbunden. Starke Vibrationen können direkt auf den Ausleger übertragen werden, was zu Folgendem führt:

Mechanische Schäden: Ermüdung und Bruch der Auslegerstruktur.

Verschlechterte Sprühqualität: Heftige Auf- und Abbewegungen des Auslegers können zu Überlappungen oder verpassten Sprühstößen führen, was die Sprühergebnisse ernsthaft beeinträchtigt.

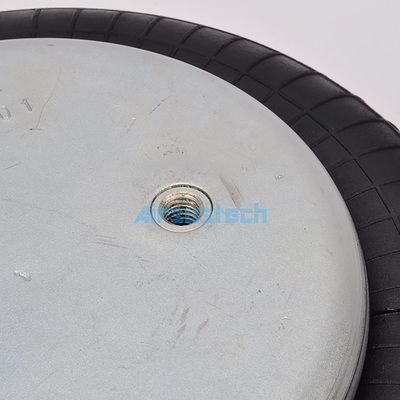

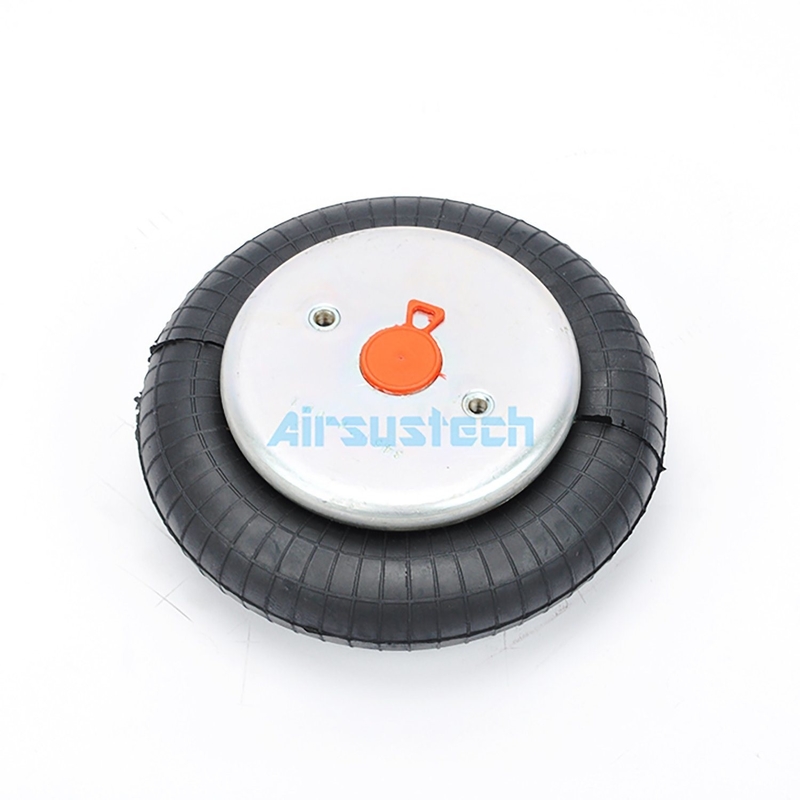

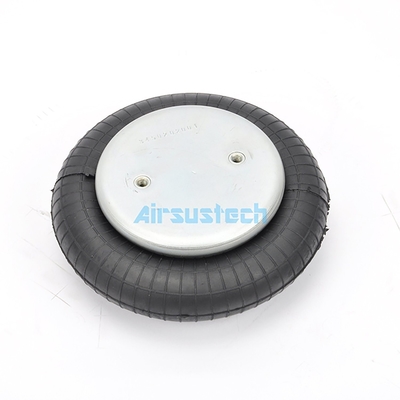

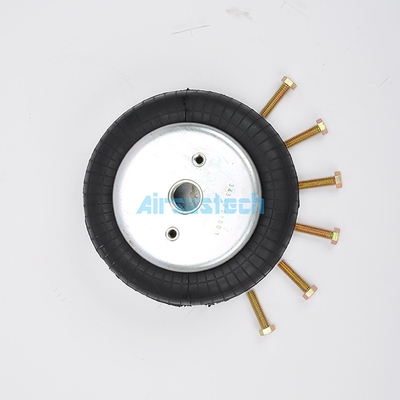

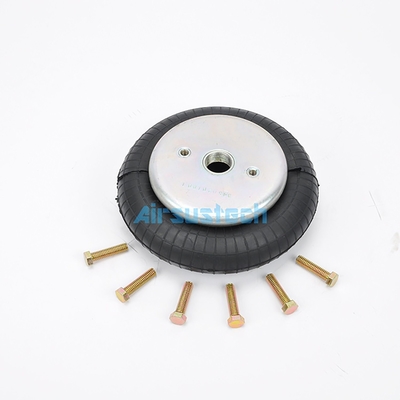

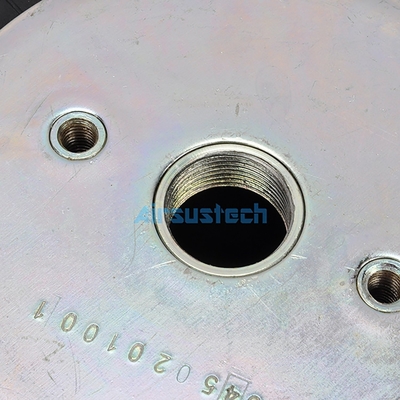

Die Fotos von 1B1209
