Dreifach geschwungene Luftfeder M12X1.75 Stabspritzgießmaschine Unterstützung und Nivellierung

Dreifach geschwungene Luftfeder M12X1.75 Stabspritzgießmaschine Unterstützung und Nivellierung

Produktinformationen

Hersteller: GUOMAT

Anwendung:Weit verbreitet in verschiedenen Industrieanlagen und mechanischen Systemen.

Technische Daten

Anwendungsfälle von Airbags in CNC-Bearbeitungszentren

CNC-Bearbeitungszentren stellen äußerst hohe Anforderungen an die Vibrationskontrolle und Stabilität.Leichte Vibrationen können zu einer geringeren Bearbeitungsgenauigkeit führen (z. B. schlechte Oberflächenrauheit und erhöhte Werkzeugverschleiß)Die traditionellen Stoßdämpfungslösungen (z. B. Gummipad oder Stahlfedern) sind schwierig, sowohl die hohe Steifigkeit als auch die Anforderungen an die dynamische Schwingungsabschottung zu berücksichtigen.Während das Dreifachwickelte aufgrund seines einzigartigen Strukturdesigns zu einer idealen Wahl für die Vibrationsisolierung von Präzisionswerkzeugmaschinen geworden ist.

Vibrationsisolation von hochpräzisen Fünf-Achsen-CNC-Bearbeitungszentren

Das Problem:

• Bei der Bearbeitung von Flugzeugteilen aus Aluminiumlegierung treten auf der Oberfläche Vibrationslinien auf (Ra-Wert übersteigt die Norm).
• Vibrationen des Werkstattbodens (z. B. beim Betrieb eines Gabelstaplers in der Nähe) werden auf die Werkzeugmaschinenbasis übertragen.

Lösung:

• An die Basis der Werkzeugmaschine werden 8 Sätze von Airbags (Last von 1,5 Tonnen/Stück) angebracht, um die ursprünglichen Stahlfedern zu ersetzen.
• Mit dem Luftdrucksensor + PLC-Steuerungssystem wird der Airbagdruck (±0,01 MPa) in Echtzeit eingestellt.

Wirkung:

• Die Schwingungsübertragungsgeschwindigkeit wird um 90% reduziert (die gemessene Schwingungsbeschleunigung wird von 0,5 m/s2 auf 0,05 m/s2 reduziert).
• Der Wert der Oberflächenrauheit Ra wird von 1,6 μm auf 0,4 μm erhöht.

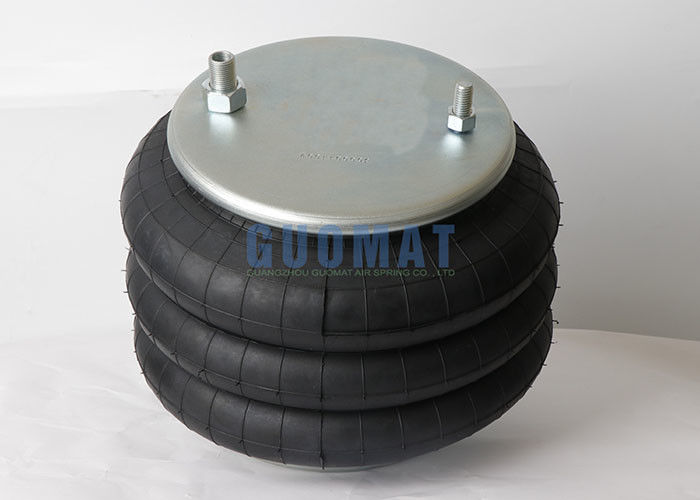

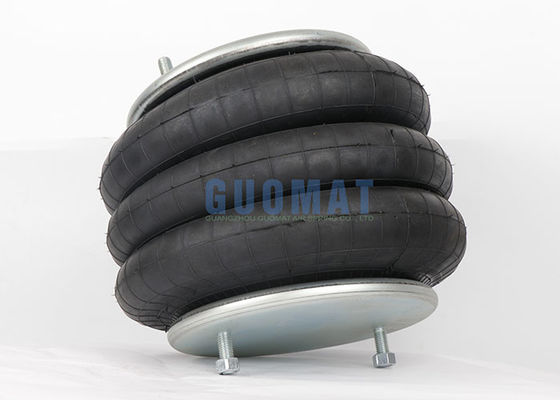

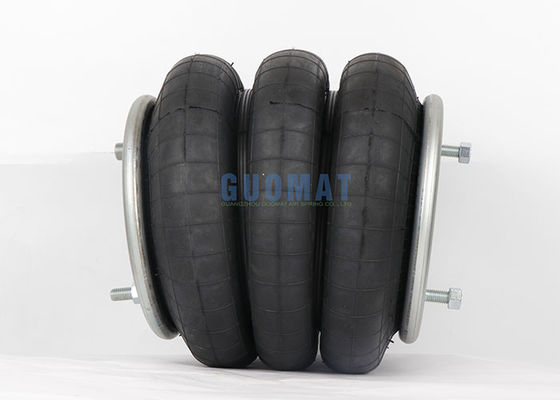

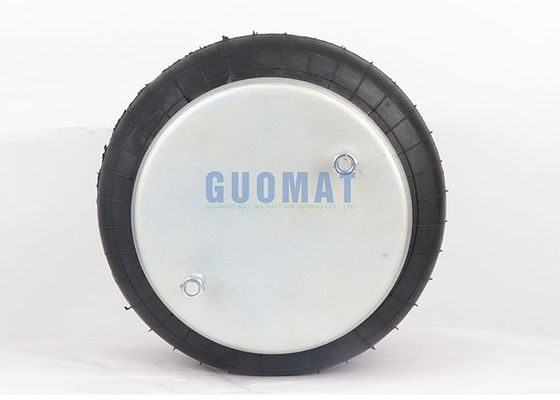

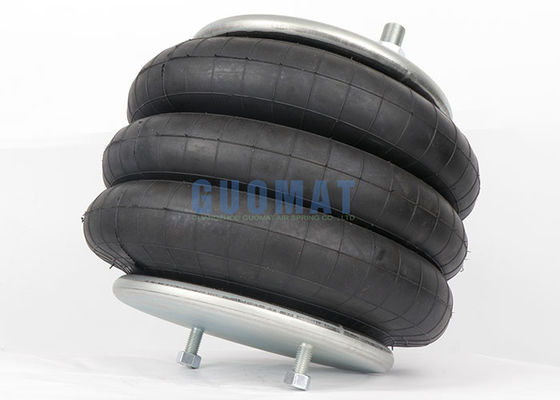

Produktbild
