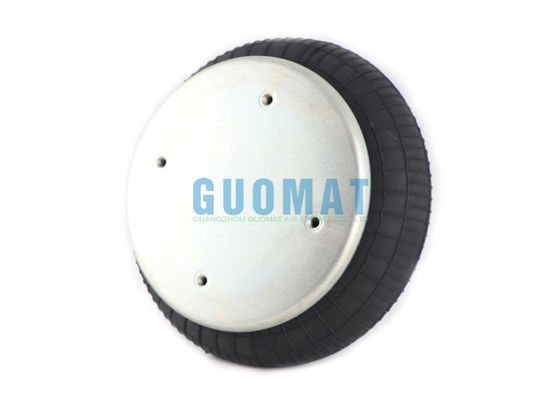

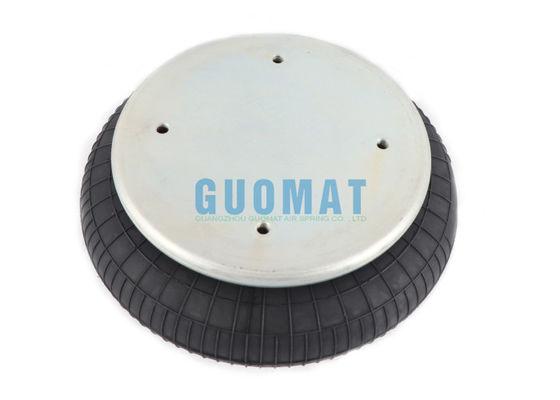

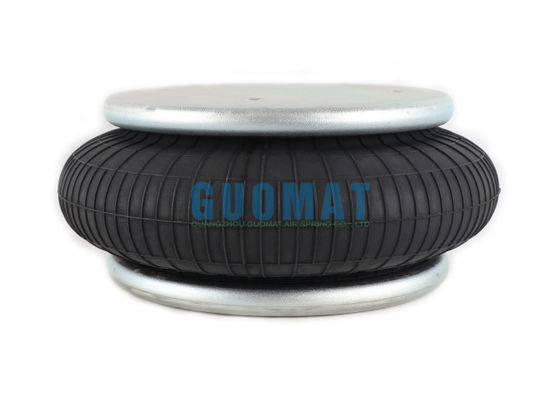

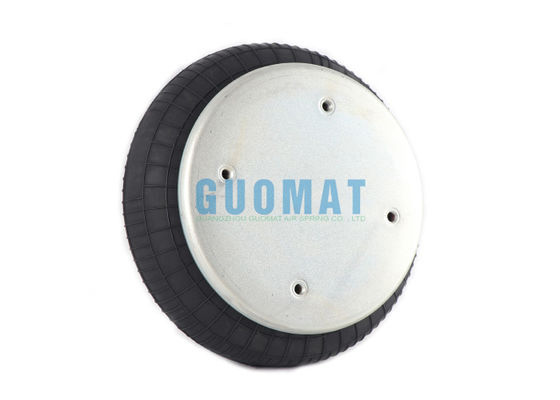

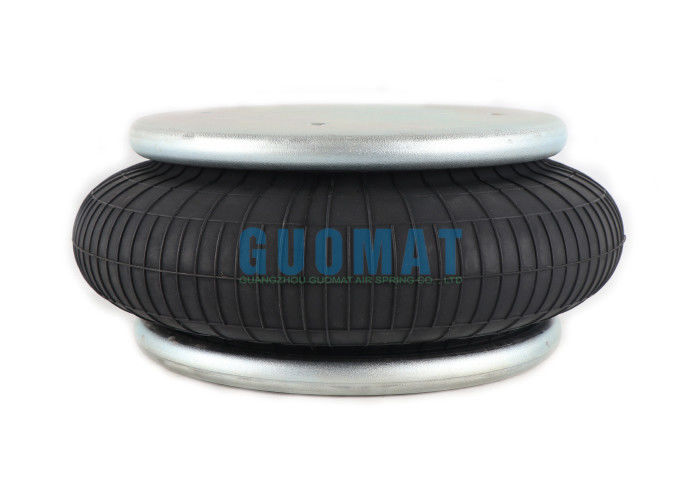

FS330-14 Contitech Industrielle Airbags 1B330 Stahlplatte Luftfederisolator 55mm-160mm Schlag

FS330-14 Contitech Industrielle Airbags 1B330 Stahlplatte Luftfederisolator 55mm-160mm Schlag

Einzelheiten zum Produkt

Typ:Airbag mit einer einzigen Windung

Marke: GUOMAT

Zustand:Neu

Material:Kautschuk + Stahl

Garantie: 12 Monate

Lieferzeit: ca. 2 - 8 Werktage nach Erhalt Ihrer Zahlung

OEM-Nummer: Contitech FS330-14

OEM-Nummer: Contitech FS 330-14

Herstellernummer: Contitech FS330-14 CI

Herstellernummer: Contitech FS 330-14 CI

OEM-Nummer: Contitech FS330-14 CI 1/4NPTF

OEM-Nummer: Contitech FS 330-14 CI 1/4NPTF

Technische Daten

Der Durchmesser der oberen Abdeckplatte: 231 mm

Luftbefestigung: 1/4NPFT

Ein Gewindeloch auf der oberen Abdeckungsplatte: 3 Stück 3/8-16UNC

Zentrale Entfernung zwischen den Gewindelöchern der Oberdeckplatte: 157,5 mm
Zentrale Entfernung zwischen den Gewindelöchern der Oberdeckplatte: 78,8 mm
Abstand zwischen den oberen Gewindeöffnungen und den Luftöffnungen: 73 mm

Durchmesser der Unterdeckplatte: 231 mm

Ein Gewindeloch auf der unteren Abdeckplatte: 4 Stück 3/8-16UNC

Zentrale Entfernung zwischen den Gewindelöchern der Unterdeckplatte: 157,5 mm

Der Gummiball max. Außendurchmesser: 325 mm

FS330-14 Contitech Luftfeder

Vibrationsisolierung Dynamische Kennwerte
Konstruktionshöhe H: empfohlen 140 mm, mindestens 120 mm

Pneumatische Anwendung
Kraft F [kN]

Anwendungen von Luftquellen in der Industrie an Betonreinigern

The application of industrial air springs on concrete screening machines is an efficient and increasingly common solution to address the many challenges of traditional metal or rubber springs in vibration reduction, Vibrationsisolierung, Schutz der Ausrüstung und Effizienz des Screening.

1. Ausgezeichnete Schwingungsreduzierung und Schwingungsabgrenzungsleistung

Niedrigfrequente und hocheffiziente Schwingungsabschottung: Luftfedern haben sehr niedrige natürliche Frequenzen (in der Regel bei 1-3 Hz oder sogar niedriger),mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,Dies reduziert die Schwingungsenergie, die an das Fundament und die umliegenden Strukturen übertragen wird, erheblich.

Hohe Dämpfungsquote: Die Luft selbst und die inneren Strukturen (z. B. Gaslöcher) können eine gute Dämpfung gewährleisten.Wirksam unterdrückt die Amplitude der Bildschirmmaschine, wenn sie durch die Resonanzzone und während des Betriebs startet und aufhört zu passieren, wodurch das "Schlagen"-Phänomen verringert und der Bildschirmmaschine ein reibungsloseres Laufen ermöglicht wird.

Nichtlineare Eigenschaften: Die Steifheit steigt mit zunehmender Last.mit einer Breite von mehr als 20 mm,.

2. Automatische Nivellierung und Höhenregelung

Entschädigung für die Absetzung/Verformung des Fundaments: Durch ein Höhenventil oder eine einfache Druckregelvorrichtung;Die Luftfedern können die Höhe automatisch oder manuell anpassen, um ungleichmäßige Absetzungen oder Verformungen des Fundaments auszugleichen, um sicherzustellen, dass der Bildschirmkörper stets eben bleibt, was für die Effizienz und Lebensdauer der Bildschirmgeräte von entscheidender Bedeutung ist.

Anpassungsfähigkeit an Laständerungen: Wenn sich die Menge an Materialansammlungen auf dem Bildschirm ändert,Die Luftfeder kann automatisch den internen Luftdruck einstellen, um die Höhe der Bildschirmmaschine grundsätzlich unverändert zu halten und die Stabilität des Bildschirmwinkels zu gewährleisten.

3. Verbesserung der Effizienz und Qualität der Produkte

Stabile Vibrationsparameter: Ein reibungsloser Betrieb sowie eine stabile Amplitude und Frequenz bilden die Grundlage für eine effiziente Überwachung. The excellent vibration isolation and stability provided by the air spring ensure that the material on the screen obtains a more ideal throwing motion and reduces the phenomenon of hole blocking and mesh sticking.

Verlängern Sie die Lebensdauer des Bildschirms: Reduzieren Sie unnötige Aufprall- und Vibrationswirkungen und reduzieren Sie Müdigkeitsschäden am Bildschirm.

4. Schutz von Ausrüstung und Struktur

Schutz der Fundamentstruktur: Verringerung der dynamischen Belastung der Fundamente und Verringerung der Gefahr von Müdigkeitsschäden an der Anlagenstruktur.Unterstützungsplattform oder Fahrgestell mobiler Ausrüstung.

Verlängern Sie die Lebensdauer des Bildschirms: Verringern Sie die Vibrationen, die an die Trägerstruktur und das Antriebssystem des Bildschirms selbst übertragen werden, reduzieren Sie die Belastung der wichtigsten Komponenten (Lager, Exzitatoren,Schirmrahmenschweißungen), und verlängern die gesamte Lebensdauer der Ausrüstung.

Lärmreduzierung: Eine wirksame Schwingungsdämmung bedeutet auch, die Übertragung von Bauschall zu reduzieren und die Arbeitsumgebung zu verbessern.

5. starke Tragfähigkeit und verstellbare Steifigkeit

Eine einzige Luftfeder kann mehrere Tonnen oder sogar Zehntausende Tonnen Last tragen, was für große und schwer beladenen Beton-Screening-Maschinen sehr geeignet ist.

Durch Anpassung des Arbeitsluftdrucksdie Steifheit (Lastlastfähigkeit) der Luftfeder kann leicht so eingestellt werden, dass sie den Anforderungen an das Gewicht und die dynamischen Eigenschaften des Bildschirms genauer entspricht.

Kurze Beschreibung des Arbeitsprinzips

Die Luftfeder ist zwischen der Basis (oder der Schirmbox) der Filtermaschine und dem Fundament (oder Stützrahmen) installiert.

Die Druckluft wird in eine geschlossene Kammer gefüllt, die aus einem Gummi-Airbag und Metallteilen (Oberdeckung, Kolben) besteht.

Der Gummi-Airbag dehnt sich unter dem Luftdruck aus und verformt sich, wodurch er unterstützt und elastisch wird.

Wenn der Bildschirm vibriert, absorbiert die Luftfeder durch die Verformung des Gummi-Airbags und die Verdichtung/Erweiterung der inneren Luft die Schwingungsenergie.

Höhenventil (optional): zwischen benachbarten Airbags oder zwischen dem Airbag und dem festen Punkt angeschlossen.das Höhenventil öffnet/schließt sich automatisch, aufbläht oder entleert den Airbag und hält die eingestellte Höhe.

Wir sind stolz darauf, die hochwertigsten Ersatzluftquellen anzubieten, die die OEM-Anforderungen übertreffen.
