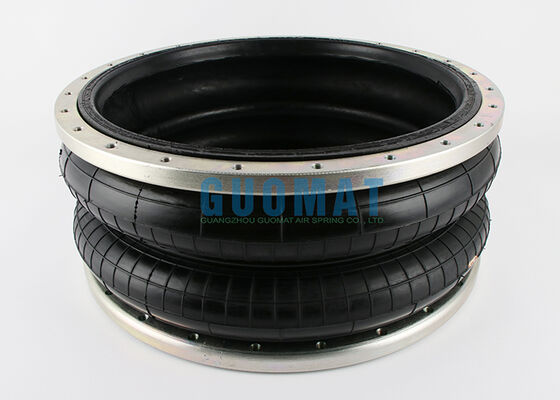

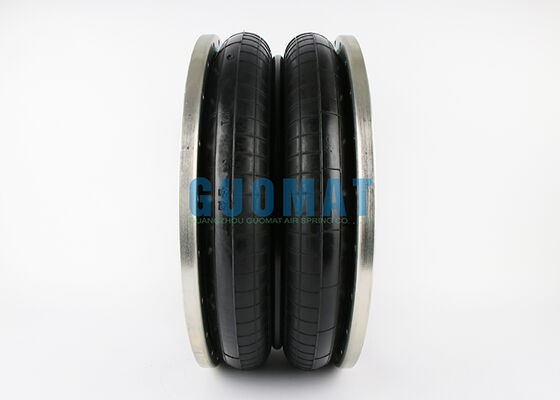

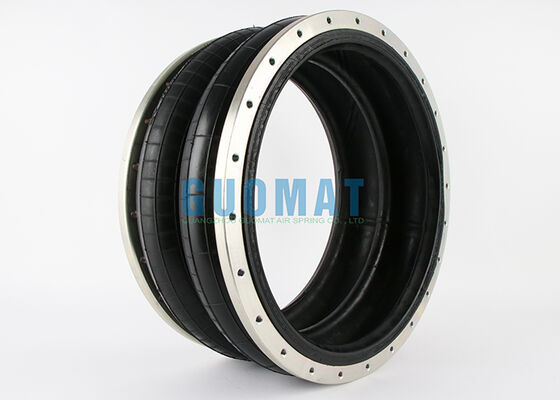

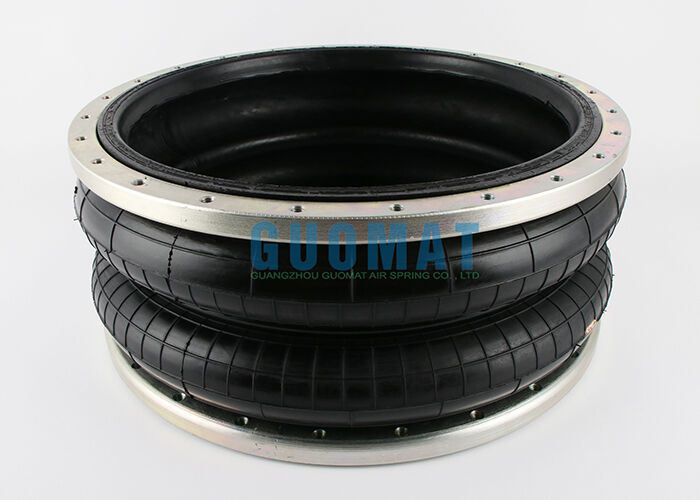

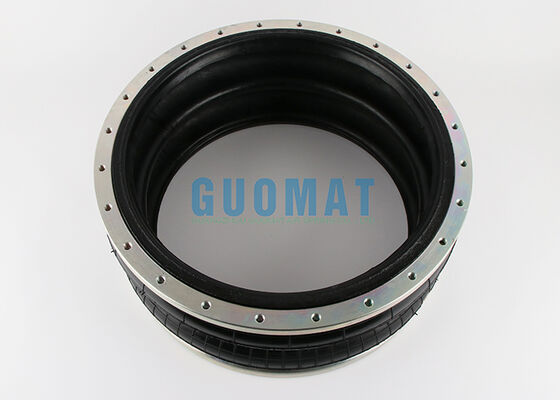

W01-358-7203 Industrie-Luftbetätigungsgerät

Produktdetails:

Herkunftsort:	Guangdong, China
Markenname:	GUOMAT
Zertifizierung:	ISO/TS16949, ISO9001
Modellnummer:	2H520217

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	$199.9-$299.9/PC
Verpackung Informationen:	Stabiler Karton oder nach Kundenwunsch
Lieferzeit:	5-8 Werktage
Zahlungsbedingungen:	L/C, D/A, D/P, Western Union
Versorgungsmaterial-Fähigkeit:	1000 Stück/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Funktion:	Vibration reduzieren	Mindestbestellmenge:	4 Stück
Typ:	Flanschverbindungstyp	OEM:	Firestone W01-358-7203
Farbe:	Schwarz	Form:	Doppelt gefaltete Luftfeder
Garantie:	12 Monate	Qualität:	Gute Qualität
Hervorheben:	Industrielle Luftfeder-Gummi-Schläger , Luftantrieb mit Firestone-Stil 29 , Luftfedern für Industriezwecke mit Garantie

W01-358-7203 Industrie-Luftbetätigungsgerät

Produktübersicht

Spezifikation	Einzelheiten
Marke	Zubereitungen
Modell	2H520217
Material	Premiumkautschuk und Stahl: Kautschukkomponenten bieten eine hervorragende Flexibilität und Ermüdungsbeständigkeit; Metallkomponenten sind rostfeste für eine lange Lebensdauer.
Typ der Struktur	Doppelverwickelt
Gewährleistung	1 Jahr: Wir bieten eine solide Garantie für die Produktqualität.
Verpackung	Standard-braune Kartonbox: sorgt für einen guten Schutz des Produkts während des Transports; ordentliche Verpackung.
Mindestbestellmenge	4 Stück

Ersatzteilnummern für Feuersteine

Hersteller: FIRESTONE

W01-358-7203

W01 358 7203

W013587203

Montage- und Abmessungsspezifikationen

Montageoberfläche

Flanschdurchmesser: 20,36 Zoll - definiert die Gesamtbreite der Dichtung und Kontaktfläche.
Boltmuster (Boltkreisdurchmesser): 19,00 Zoll - legt die kreisförmige Anordnung der Montagebolzen für die Ausrichtung fest.
Schraubenkonfiguration: 24 Einheiten 3/8-24 UNF-Gewinde - gibt die Menge und den Standard-Gewindetyp für eine sichere Befestigung an.

Umfang und Einsatzbereich

Maximaler Gehäuse Durchmesser: 22,7 Zoll - die größte Außenbreite, wichtig für die räumliche Freiheit während der Installation.
Nominale installierte Höhe: 9,5 Zoll - die Referenzhöhe unter Standardmontagebedingungen.
Nutzbarer Schlagbereich: 3,3 bis 13,0 Zoll - die zugelassene vertikale Verschiebung zwischen vollständig komprimierten und vollständig verlängerten Positionen.

Einbauprozess

Schritt	Schlüsseloperation	Technische Punkte und Anmerkungen
1. Positionierung	Die Luftfeder wird zwischen den oberen Werkzeughaltern und der oberen Platte des Pressrahmen an der vorgesehenen Montagestelle platziert.	Ausrichtungsanforderung: Die Zentralachse der Feder muss mit der Mittellinie des Druckschlägers ausgerichtet sein, wobei eine zulässige Abweichung ≤ 0,2° ist. Die Messpunkte sind auf dem Diagramm anzugeben.
2. Schraubvorspannung	Schrauben (z. B. 24 Stücke der Klasse 8.8 oder höher) durch die Federflanschlöcher (z. B. 24×φ9.5 mm) und in die Gewindelöcher des Rahmens einführen.	Anschließend wird die Schraube mit einer Schraube ausgestrahlt, die sich in einer Schraube befindet, und die Schraube mit einer Schraube ausgestrahlt wird.vorgeschlagenes Drehmoment beträgt 28-32 N*m).
3Pneumatische Verbindung	Die Fabrikluftleitung wird über einen Filterregulator an den Einlass der Feder angeschlossen und eine PT-Drahtdichtung empfohlen.	Druckanlage: Der Anfangsdruck sollte auf 50% des Nennarbeitsdrucks eingestellt werden (z. B. bei einem Arbeitsdruck von 8 bar bei 4 bar starten) und dann entsprechend der Belastung fein eingestellt werden.
4. Schlagkalibrierung	Die Druckmaschine wird manuell bewegt und der tatsächliche Ausdehnung/Komprimierungsspielraum der Feder gemessen.	Schlagschutz: Stellen Sie sicher, dass der Schlag der Feder immer innerhalb des angegebenen Bereichs bleibt (z. B. 3,3-13 Zoll).
5. Siegelprüfung	Die Feder wird auf das 1,2-fache des Arbeitsdrucks gedrückt und 15 Minuten gehalten.	Leckage-Prüfmethode: Auf die Flanz-Paaroberfläche wird eine Seifenlösung aufgetragen.
6. Lastprüfung	Durchführen Sie eine kontinuierliche Stempelung mit Standardprüfplatten und überwachen Sie die dynamische Reaktion der Feder.	Leistungskriterium: Die Feder sollte während des Betriebs ohne abnormale Vibrationen oder Abweichungen eine lineare Kompression aufrechterhalten.
