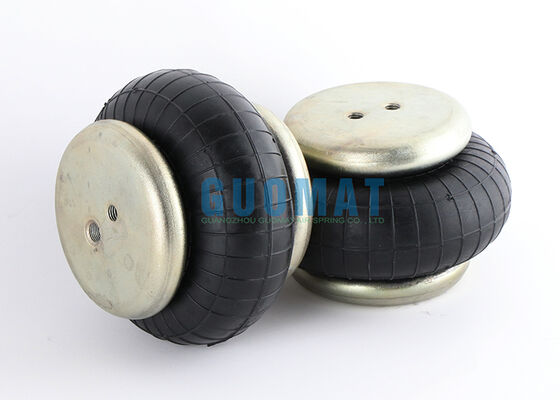

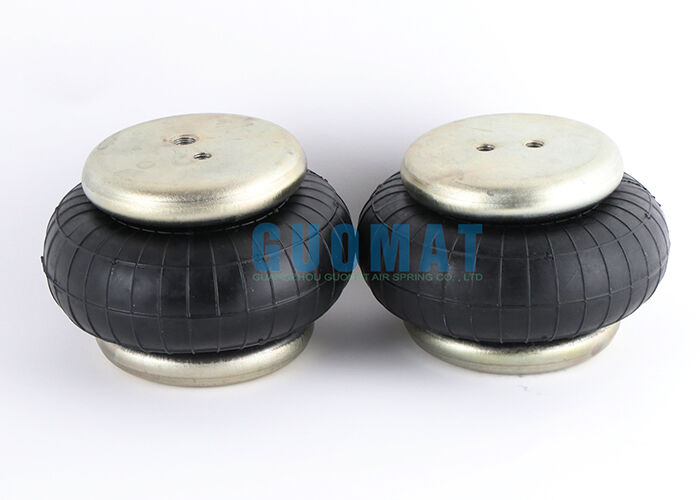

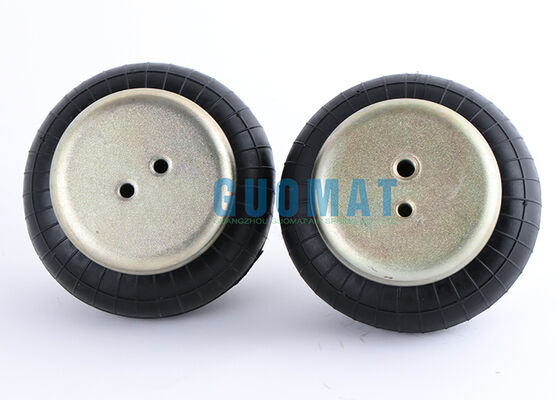

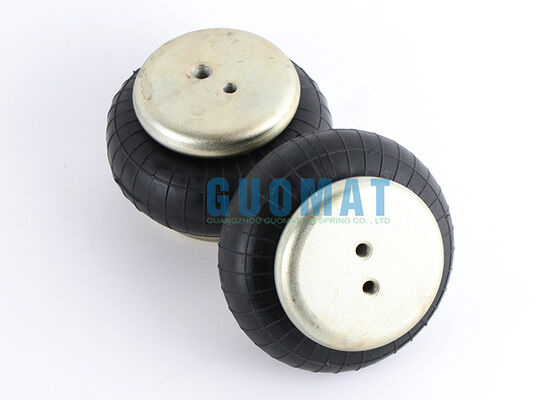

G1/8 Luftbefestigung FS 40-6 Contitech Einfachgewickelte Luftfeder 2681001000

Produktdetails:

Herkunftsort:	Guangdong, China
Markenname:	GUOMAT
Zertifizierung:	ISO/TS16949:2009
Modellnummer:	1B4060

Zahlung und Versand AGB:

Min Bestellmenge:	6pcs
Preis:	$49.9-59.9/pc
Verpackung Informationen:	starke Kartonbox oder wie Kunden brauchen
Lieferzeit:	2-8 Arbeitstage
Zahlungsbedingungen:	L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit:	1000 Stück/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Name:	Einzelner gewundener Luft-Frühling	Stil:	Einzigartiger, verschlungener Stil
Material:	Gummi und Stahl	Garantie:	12 Monate
Anwendung:	Industrieausrüstung	Betrieb:	Mit Gas gefüllt
Farbe:	Schwarz	OEM:	Contitech FS40-6
Hervorheben:	G1/8 Luftbefestigungs- und Luftfedern für Industriezwecke , Einzelner gewundener Luft-Frühling Contitech , FS 40-6 Industrieluftfedern

G1/8 Luftbefestigung FS 40-6 Contitech Einfachgewickelte Luftfeder 2681001000

Einzelheiten zum Produkt

Typ	Airbag mit Umschwung
Marke	Zubereitungen
Modellnummer	1B4060
Farbe	Schwarz
Anwendung	Aufnehmen.
Gewährleistung	12 Monate
Zahlung	T/T L/C Western Union
Verpackung	Karton
Lieferdatum	2-8 Arbeitstage

Querschnittsbezogene Teilnummern

Contitech Luftfedernummer: FD40-6
Contitech Luftquellnummer: FD 40-6
Contitech Luftfedernummer: FD40-6 CI
Contitech Luftquellnummer: FD 40-6 CI
Contitech Luftquell Nummer: 2681001000
Phoenix Air Spring Nummer: SP1B04
Phoenix Air Spring Nummer: SP 1B04
Phoenix Air Spring Nummer: SP 1B 04
Weforma Luftfedernummer: WBE100-E1
Weforma Luftfedernummer: WBE 100-E1

Technische Spezifikation

Betriebstemperatur	-40°C bis +70°C
Ausfallprüfung	≥ 3 Millionen
Durchmesser der oberen Abdeckplatte	90 mm
Durchmesser der Unterdeckplatte	90 mm
Gasöffnung / Lufteinlass	G1/8
Kautschuk-Schläger Max-Durchmesser	145 mm
Der Arbeitsschlag	Max 110 mm bis MIN 50 mm
Spitze der Abdeckplatte Schraube (Nuss) Zahn	1XM8X1.25
Schraube (Nuss) der Unterdeckung	2XM8X1.25
Schraubzentrum der oberen Abdeckplatte	20 mm
Schraubzentrum der unteren Abdeckplatte	20 mm

Leistungsdaten

Druck P [Bar]	3	4	5	6	7	8	Band V [I]
Kraft (Last) [KN]	1.5	2.1	2.6	3.2	3.8	4.4	0.51
Fassungsrate [N/cm]	790	965	1150	1325	1505	1685
Natürliche Frequenz [Hz]	3.6	3.4	3.3	3.2	3.1	3.1

Druck P [Bar]	3	4	5	6	7	8	Band V [I]
Höhe H [mm] 100	1.1	1.5	2.0	2.4	2.9	3.4	0.55
Höhe H [mm] 90	1.5	2.1	2.6	3.2	3.8	4.4	0.51
Höhe H [mm] 80	1.9	2.5	3.2	3.8	4.5	5.2	0.45
Höhe H [mm] 70	2.2	2.9	3.7	4.4	5.2	5.9	0.38
Höhe H [mm] 60	2.5	3.3	4.0	4.8	5.7	6.5	0.30

Installations- und Verwendungsempfehlungen

Vorsichtsmaßnahmen bei der Installation

Verbindungsprüfung:Vor der Montage ist sicherzustellen, dass die G1/8-Schnittstelle sauber und frei von Fremdkörpern ist.
Ausrichtungsanlage:Der Airbag sollte während der Installation natürlich ausgerichtet sein, ohne sich zu scheren oder zu verdrehen.
Inflationsverfahren:Die erste Aufblasung sollte bei einem niedrigen Druck beginnen und sich allmählich auf den Betriebsdruck erhöhen, um plötzliche Hochdruck-Einschläge zu vermeiden.
Schutzbedarf:In Umgebungen, in denen Trümmer oder Fremdkörper fliegen können, empfiehlt sich eine Schutzhülle.

Verwendungsempfehlungen

Druckwahl:Für allgemeine Vibrationsdämpfungsanwendungen werden 2-4 bar empfohlen; für Präzisionsnivellierungsanwendungen werden 3-6 bar empfohlen.
Systemkonfiguration:Es wird empfohlen, es für eine genaue Steuerung mit einem Präzisionsdruckregelventil und einem Druckmessgerät zu verwenden.
Regelmäßige Kontrolle:Überprüfen Sie monatlich den Oberflächenzustand und die Druckanbindung des Airbags.
Wartungszyklus:Unter normalen Betriebsbedingungen wird eine umfassende Inspektion alle zwei Jahre empfohlen.
