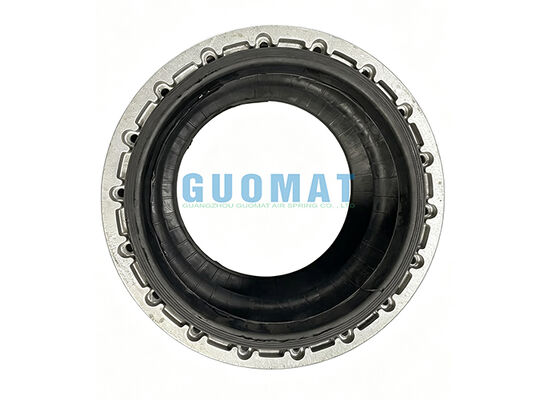

FD 1710-25 RS Pneumatischer Gummi-Luftbalg mit Doppelbalg und Wulstringen

Produktdetails:

Herkunftsort:	China
Markenname:	GUOMAT
Zertifizierung:	ISO/TS16949:2009
Modellnummer:	2H7203

Zahlung und Versand AGB:

Min Bestellmenge:	6 Stück
Preis:	verhandelbar
Verpackung Informationen:	Stabiler Karton oder nach Kundenwunsch
Lieferzeit:	3-7 Werktage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit:	1000 Stück/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	Gummi-Luftfeder	Status:	Brandneu
Temperaturbereich:	-40°C bis +70°C	Anwendung:	Für industrielle Maschine
Contitech:	FD 1710-25 RS	Typ:	Doppelter verworrener Typ
Schrauben:	24 Stück x 3/8-24UNF	Garantie:	1 Jahr
Hervorheben:	Luftfedern aus Pneumatikgummi , Doppelgewickelte Luftbellen , Luftfeder mit Wulstringen

FD 1710-25 RS Pneumatischer Gummi-Luftbalg mit doppelter Falte und Ringbefestigungen

Der GUOMAT 2H520217 Pneumatische Gummi-Luftbalg ist ein robuster Luftfederbalg mit doppelter Falte, der für industrielle pneumatische Betätigung, Schwingungsisolierung, Stoßdämpfung und Hebeanwendungen entwickelt wurde.

Produktspezifikationen

GUOMAT-Teilenummer: 2H520217
Typ: Luftfederbalg mit doppelter Falte
Garantie: 1 Jahr
Material: Gummi und Stahl

Entsprechende OEM-Nummern

CONTITECH FD1710-25

CONTITECH FD 1710-25

CONTITECH FD1710-25 RS

CONTITECH FD 1710-25 RS

FIRESTONE STYLE 29

FIRESTONE W01-358-7203

FIRESTONE W01 358 7203

FIRESTONE W013587203

Technische Abmessungen

Flanschdurchmesser	20,35 Zoll / 516,89 mm
Maximaler Außendurchmesser	22,75 Zoll / 577,85 mm
Schrauben	24 Stück x 3/8-24 UNF
Mittenabstand zwischen den Schrauben	19,0 Zoll / 482,6 mm
Maximale Höhe	13,2 Zoll / 335,28 mm
Minimale Höhe	3,3 Zoll / 83,82 mm

Leistungsdaten - Druck-Last-Charakteristik

Druck (psi)	40	60	80	100	120	Volumen V (in³)
Kraft (Last) (lbs)	10580	15860	21150	26440	31730	2820
Federsteifigkeit (lbs/in)	2814	4027	5266	6299	7417
Eigenfrequenz (Hz)	1,6	1,6	1,6	1,5	1,5

Höhe vs. Last-Leistung

Druck (psi)	20	40	60	80	100	120	Volumen (in³)
Höhe H 10"	5020	10040	15050	20070	25090	30110	2943
Höhe H 8"	5920	11840	17760	23680	29600	35520	2407
Höhe H 6"	6490	12990	19480	25970	32460	38960	1781
Höhe H 4"	7010	14020	21020	28030	35040	42050	1076

Installations- und Auswahlrichtlinien

Bevor Sie eine vorhandene industrielle Luftfeder ersetzen, überprüfen Sie bitte die folgenden Spezifikationen:

Original-Teilenummer und Luftfeder-Modell
Gesamthöhe und maximale/minimale Arbeitshöhe
Maximaler Außendurchmesser
Größe der Befestigungsschrauben und Abstand der Schraubenlöcher
Luftanschlusskonfiguration
Erforderlicher Betriebsdruck
Verfügbarer Hub
Maximale Arbeitslast
Einbauraum und umliegende Komponenten

Überschreiten Sie nicht die vom Hersteller empfohlenen Druck- oder Hubgrenzen. Geeignete mechanische Hubbegrenzer sollten dort verwendet werden, wo dies erforderlich ist, um übermäßige Dehnung oder Kompression zu verhindern.

Produktbilder
