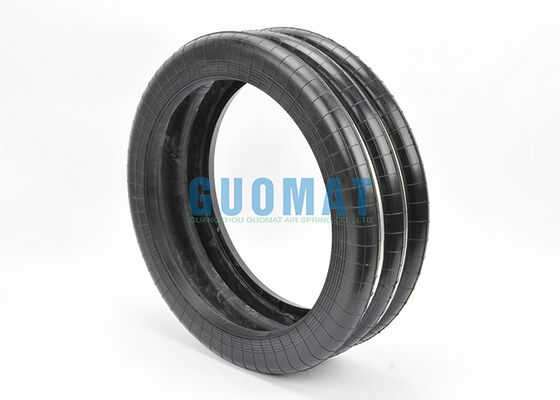

S-500-3R Dreifach-Konvolut-Luftfeder YOKOHAMA Vibrationsisolator mit Stahlbundring

Produktdetails:

Herkunftsort:	Guangdong, China
Markenname:	GUOMAT
Zertifizierung:	ISO/TS16949:2009
Modellnummer:	F-500-3

Zahlung und Versand AGB:

Min Bestellmenge:	6 Stück
Preis:	verhandelbar
Verpackung Informationen:	Stabiler Karton oder nach Kundenwunsch
Lieferzeit:	2-8 Werktage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit:	1000 Stück/Woche

Kontakt

Ausführliche Produkt-Beschreibung

Stoßdämpfertyp:	Mit Gas gefüllt	OEM:	Akzeptabel
Paket:	Starke Kartons	Artikel:	Gummi-Luftfeder
Temperaturbereich:	-40℃+70℃	Balg Typ:	Dreifaches gewundenes
Werksgarantie:	12 Monate	Farbe:	Schwarz
Hervorheben:	YOKOHAMA Dreifach-Konvolut-Luftfeder , Gummi-Luftfeder mit Stahlring , Vibrationsisolator-Luftfeder

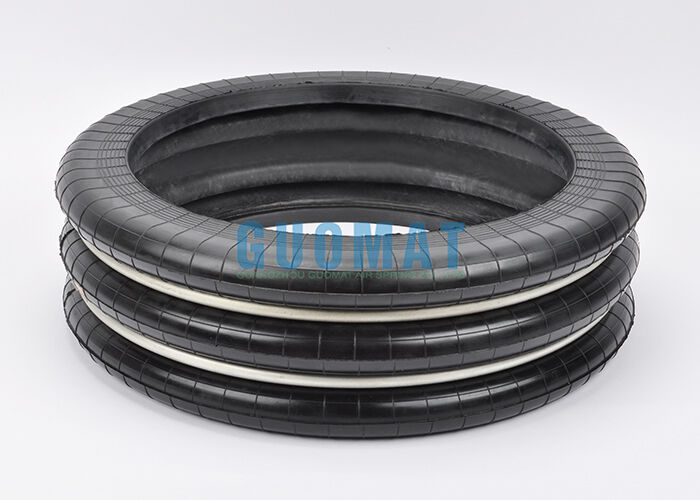

S-500-3R Dreifach-Faltenbalg Luftfeder YOKOHAMA Vibrationsisolator mit Stahl-Taillierungsring

Produktübersicht

GUOMAT-Nr.: F-500-3
Ersatzreferenz: YOKOHAMA S-500-3R
Typ: Dreifach-Faltenbalg Luftfeder
Nenndurchmesser: 500 mm
Anwendung: Stanzpresse & Stanzmaschinen
Material: Hochwertiger Gummi mit verstärktem Gewebe
Struktur: Gummi-Balg mit Stahl-Taillierungsring
Funktionen: Vibrationsisolierung, Stoßdämpfung, Heben und Senken
Geeignet für: Industriemaschinen und Schwerlastanwendungen

Technische Spezifikationen

Parameter	Wert
Konstruktionshöhe (mm)	160
Max. Höhe (mm)	270
Min. Höhe (mm)	90
Gemeinsamer maximaler Hub (mm)	±68
Max. Außendurchmesser bei Kompression (mm)	560
Effektive Fläche (cm²)	1965
Volumen (L)	30,3
Last (KN)	96,3
Dynamische Federkonstante (n/mm)	1255
Maximale interne Frequenz (Hz)	1,8
Maximaler Innendruck (MPa)	0,69
Ausfall bei Innendruck (MPa)	3,9-4,9

Installationsanleitung für Stanzpressen-Luftbalg

Installationsbereich vorbereiten: Stanzpresse stoppen und vorhandenes System vollständig entlüften. Sicherstellen, dass die Maschine sicher abgestützt ist, bevor die alte Luftfeder entfernt wird.
Alte Luftfeder entfernen: Luftzufuhrleitung trennen und Befestigungsschrauben oder Befestigungsteile entfernen. Befestigungsflächen auf Beschädigungen, Schmutz oder Verformungen prüfen.
Neue Luftfeder prüfen: Bestätigen Sie, dass GUOMAT F-500-3 den erforderlichen Abmessungen und der Befestigungskonfiguration entspricht. Gummi-Balg, Stahl-Taillierungsring, Lufteinlass und Befestigungsteile auf sichtbare Schäden prüfen.
Luftfeder positionieren: Luftfeder vertikal zwischen den vorgesehenen Befestigungsflächen platzieren. Sicherstellen, dass der Balg zentriert und der Stahl-Taillierungsring korrekt positioniert ist.
Luftzufuhr anschließen: Luftanschluss und Luftleitung sicher verbinden. Empfohlenen Luftdruck verwenden und auf Dichtheit prüfen.
Langsam aufpumpen: Druckluft langsam zuführen und den Luftbalg in seine Arbeitsposition ausdehnen lassen. Plötzliches Aufpumpen oder Überschreiten des vom Hersteller empfohlenen Drucks vermeiden.
Ausrichtung und Freigang prüfen: Stanzpresse mit niedriger Geschwindigkeit durch einen kontrollierten Testzyklus betreiben. Überprüfen Sie, ob die Luftfeder zentriert bleibt und nicht an umliegenden Bauteilen reibt.
Endkontrolle: Luftdruck, Befestigungsschrauben, Luftleckagen, Maschinenbewegung und Vibrationsisolationsleistung prüfen, bevor der normale Betrieb wieder aufgenommen wird.

Installationshinweis: Korrekte Arbeitshöhe, Luftdruck, Tragfähigkeit und Befestigungsabmessungen gemäß dem spezifischen Design und den Betriebsbedingungen der Stanzpresse bestätigen.

Warum GUOMAT F-500-3 wählen?

GUOMAT Luftfedern werden aus verstärkten Gummimaterialien und Metallkomponenten hergestellt, um eine zuverlässige Leistung in industriellen Anwendungen zu gewährleisten. Der F-500-3 bietet eine praktische Ersatzlösung für YOKOHAMA S-500-3R und kann für Standardersatz oder kundenspezifische industrielle Anforderungen geliefert werden.

Wir unterstützen OEM-, Ersatz- und kundenspezifische Luftfederanforderungen, einschließlich Abmessungs- und Anschlussvorgaben.
