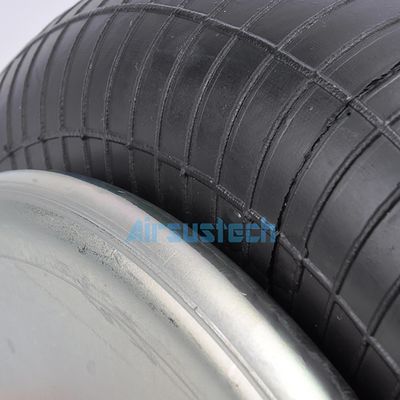

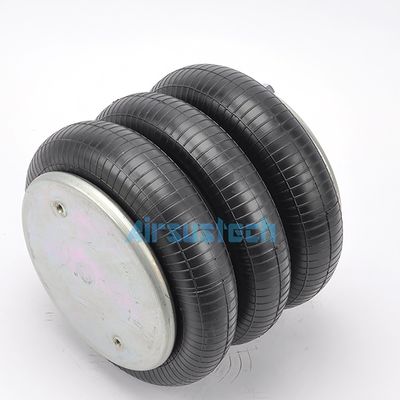

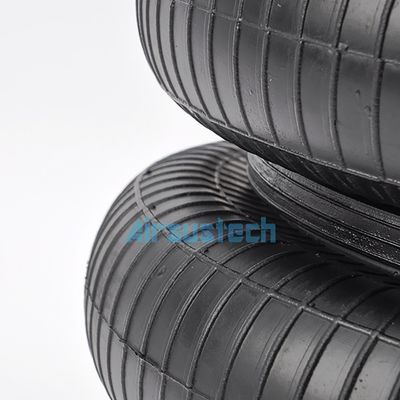

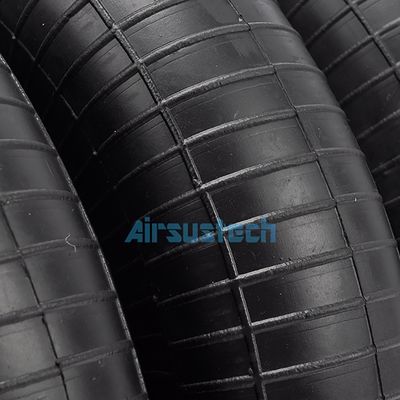

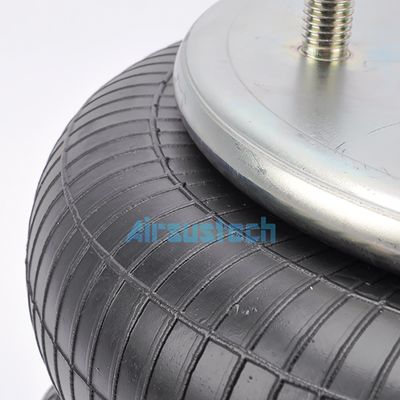

NT230­29 466 Contitech Dreifachgewickelte Federn für Papier/Textilien

NT230­29 466 Contitech Triple Convoluted Springs Montage für Papier/Textilien

Referenz NEIN.

Spezifikationen und detaillierte technische Parameter: 3B8027

• Nuss/blinde Nuss

Zähne aus Schrauben der oberen Platte: 3/4 bis 16 UNC; 1/2- 13UNC

Unterdeckungsplatte sZähne der Mannschaft (Nuss):2 × 3/8-16UNC

Schraubzentrum der oberen Abdeckplatte: 157,5 mm

Schraubzentrum der unteren Abdeckplatte: 157,5 mm

• Luftöffnung/Luftdurchgang/Luftbefestigungen

Luftöffnung/Luftdurchgang: 1/4NPT

• Gummibellchen

Durchmesser der Oberplatte (Breite): 231 mm

Durchmesser (Breite) der Unterdeckplatte: 231 mm

Der Durchmesser der Gummibellen beträgt 330 mm.

Der Arbeitsschlag: 117 mm bis 460 mm

• Stoßfängerblock/Stoßfängerblock

mit Stoßfängerblock

• Gurtschleife/Gurtschleife

mit Gurtschleife: zwei Gurtschleife

Min. Druck: 0 bar

Rückkehrkraft auf Min.Höhe: ≤ 400N

Gesamtgewicht mit geklemmten Platten: 5,9 kg

Pneumatische Anwendungsstatische Kennwerte

Kraft F[KN]

Die Anwendung in der Papier- und Textilindustrie

In der Papierherstellung, in der Textilindustrie und in anderen Industriezweigen müssen Papier oder Stoff beim Wickelprozeß bei hoher Geschwindigkeit viele Transferwalzen umgehen, so dass der Transferprozess eine konstante Spannung erfordert,um zu vermeiden, dass das Papier oder das Tuch los istIn diesem Fall kann die Verwendung einer Hohlrolle in Kombination mit einer Gummiluftfeder eine konstante Spannung erzeugen und eine starke Belastungsfähigkeit aufweisen.Schutz der Übertragungseinrichtung und der Übertragungsteile vor Beschädigungen.

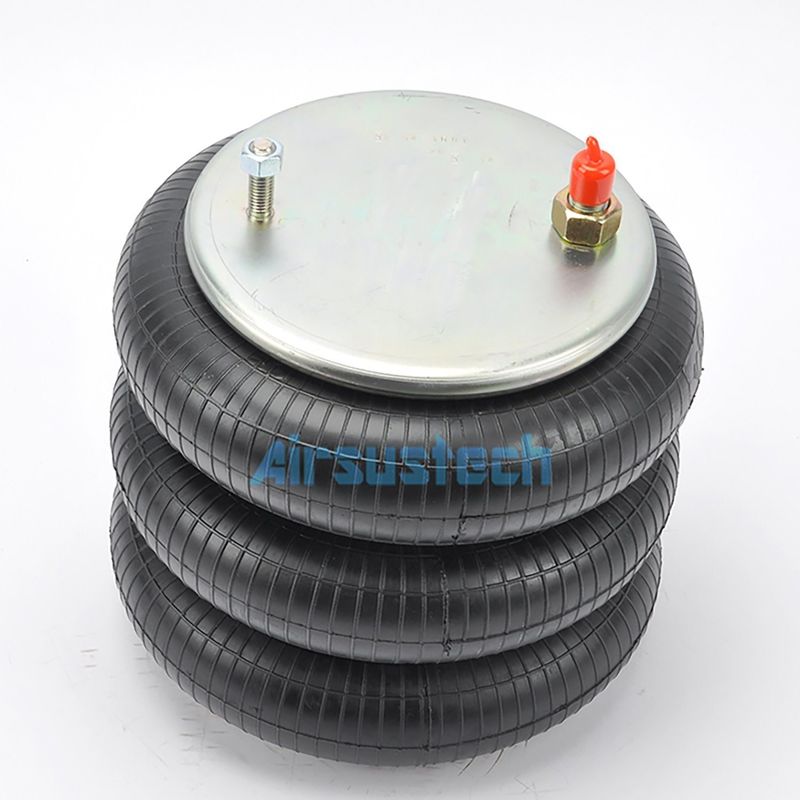

Das zugehörige Bild von 3B8027
